26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Ограничение на частоты в Японии
この周波数帯は 5.725 5.825 GHz の日本で利用できるされません。
Диапазон частот 5,725–5,825 ГГц в Японии недоступен.
Ограничение на частоты в Тайване
5.15-5.25 GHz, 該頻段將在臺灣不可用。
Диапазон частот 5,15–5,25 ГГц в Тайване недоступен.
Заявление о соответствии для Кореи
이 기기는 가정용 (B 급 ) 전자파 적합기기 로서 주로 가정에서 사용하는 것을 목적으로
하며 , 모든 지역에서 사용할 수 있습니다 .
Данное оборудование предназначено для домашнего использования (класс B) и прошло
регистрацию электромагнитного соответствия, поэтому может использоваться не только
в жилых районах, но и в других местах.
Использование этого радиоустройства запрещено из соображений обеспечения
безопасности персонала, так как в процессе работы оно может создавать радиопомехи.

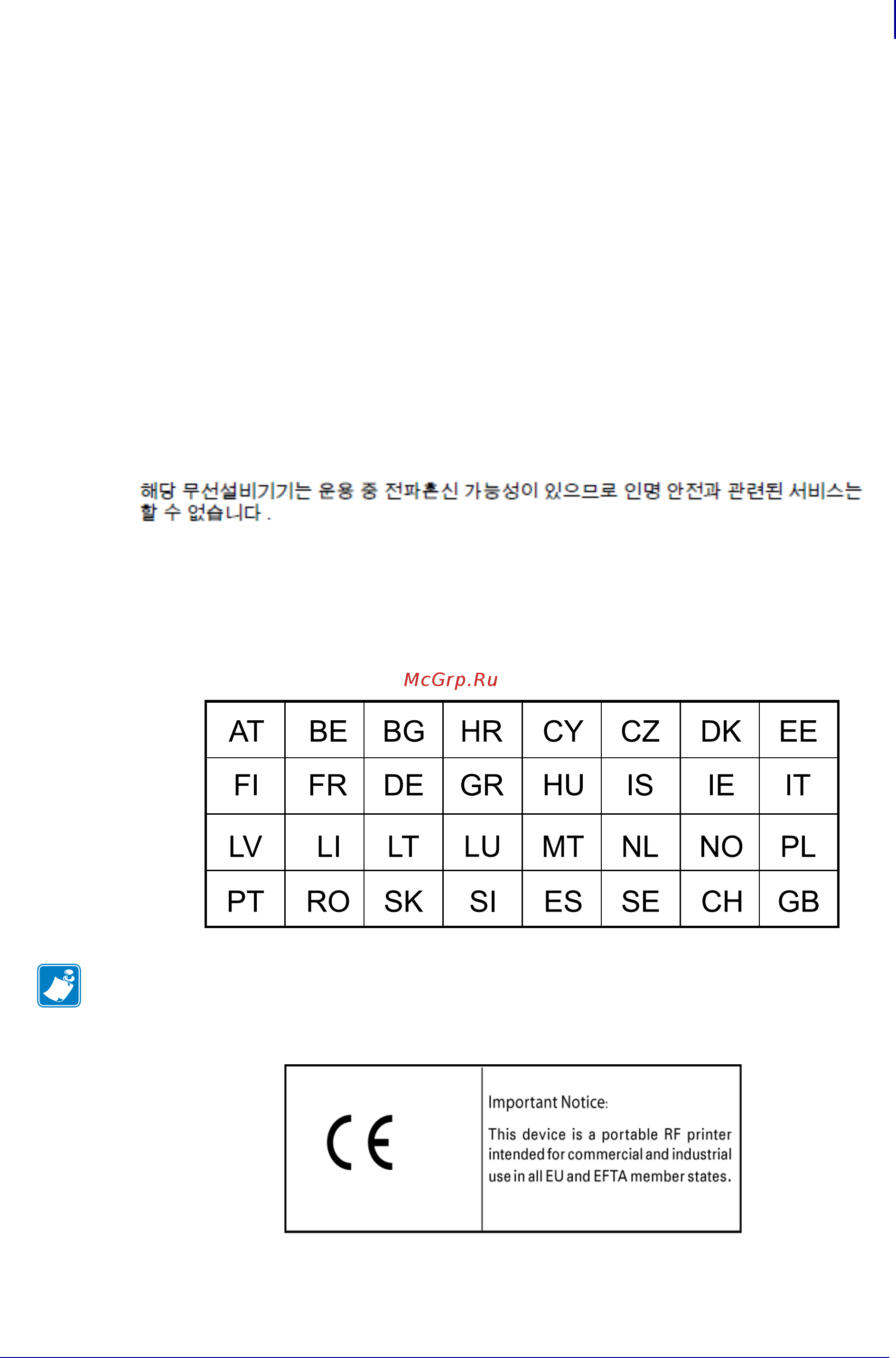

Европейская регулятивная информация
Примечание • Государства ЕС, в которых использование данного устройства
ограничено, вычеркнуты. Также это устройство разрешено к использованию во всех
государствах ЕАСТ (Швейцария, Исландия, Лихтенштейн, Норвегия).
