47
Установка
Настройка параметров Bluetooth
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A

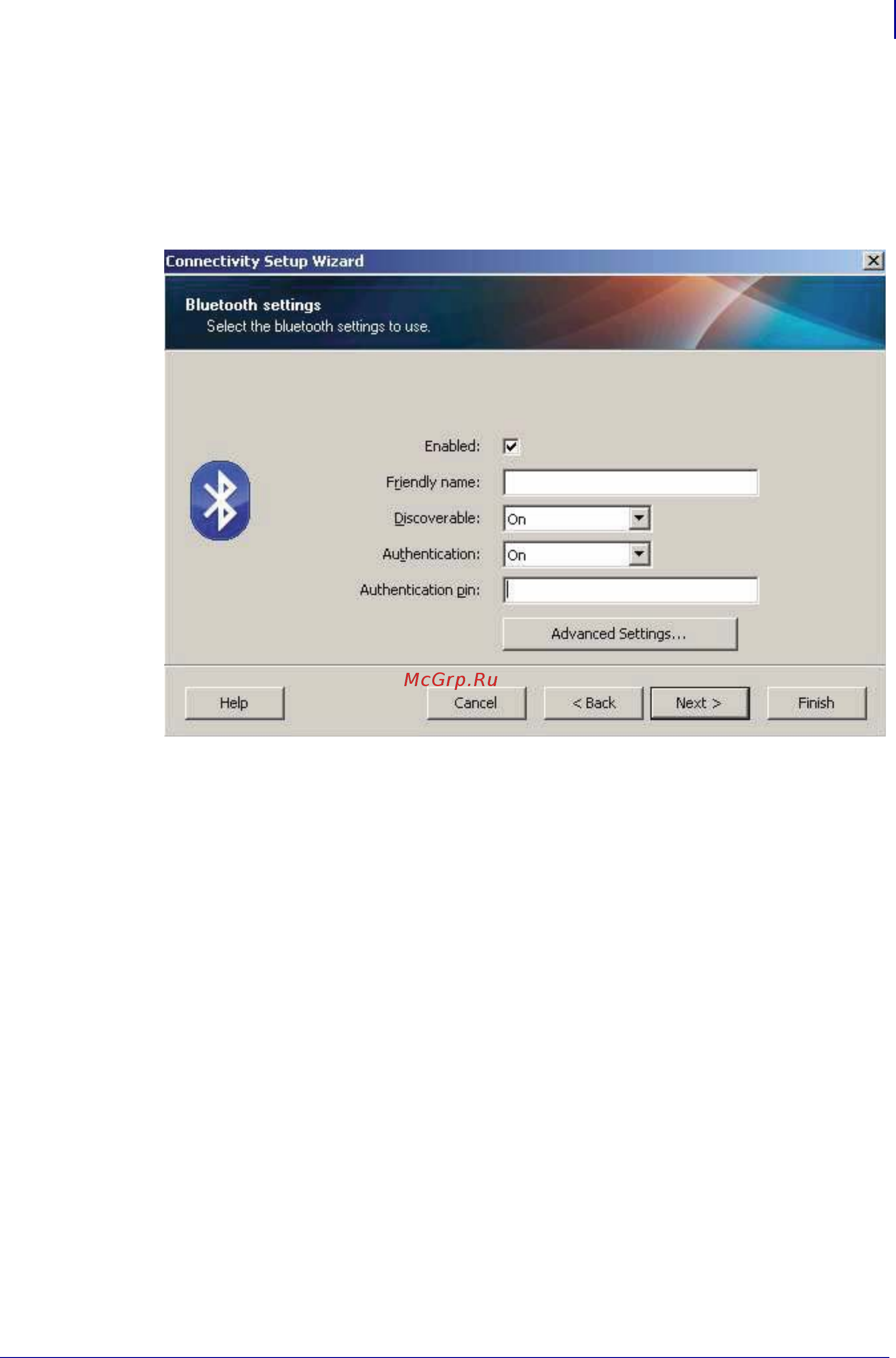

9. Значения, задаваемые в поле Authentication PIN (PIN-код проверки подлинности),
будут зависеть от версии Bluetooth на ведущем устройстве. Если ведущее
устройство использует BT версии 2.0 или более ранней, введите в это поле числовое
значение. Для подтверждения сопряжения система попросит вас ввести это же
значение на ведущем устройстве. Для сопряжения с использованием PIN-кода в
окне Advanced Settings (Дополнительные параметры) должен
быть выбран режим
безопасности 2 или 3.
10. Если на ведущем устройстве используется BT версии 2.1 или более поздней, этот
параметр ни на что не влияет. BT версии 2.1 или более поздней использует
защищенное простое сопряжение (SSP), для которого не требуется использовать
PIN-код.
11. Если нажать кнопку Advanced Settings (Дополнительные параметры), откроется
окно дополнительных параметров Bluetooth. Подробнее о дополнительных
параметрах см. в Руководстве по эксплуатации проводного и беспроводного сервера
печати.
12. Нажмите кнопку Next (Далее) для продолжения настройки принтера.
13. Отобразятся команды SGD, необходимые для правильной настройки принтера.
Нажмите кнопку Next (Далее), чтобы перейти на экран Send Data (Отправка
данных).
14. На экране Send Data (Отправка данных) вы можете выбрать принтер, чтобы здесь же
отправить ему команды, или можете нажать кнопку File (Файл), чтобы сохранить
команды в файле на компьютере, который затем можно отправить на один или
несколько принтеров.
15. Чтобы отправить команды на принтер, нажмите кнопку Finish (Готово). Принтер
обновится и затем перезагрузится. Теперь можете отключить от принтера USB-
кабель.
16. Чтобы выполнить сопряжение Bluetooth, включите обнаружение Bluetooth на
ведущем устройстве и выполните указания, отображаемые на ведущем устройстве.
