Работа с принтером
Печать на фальцованном гармошкой носителе
106
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014

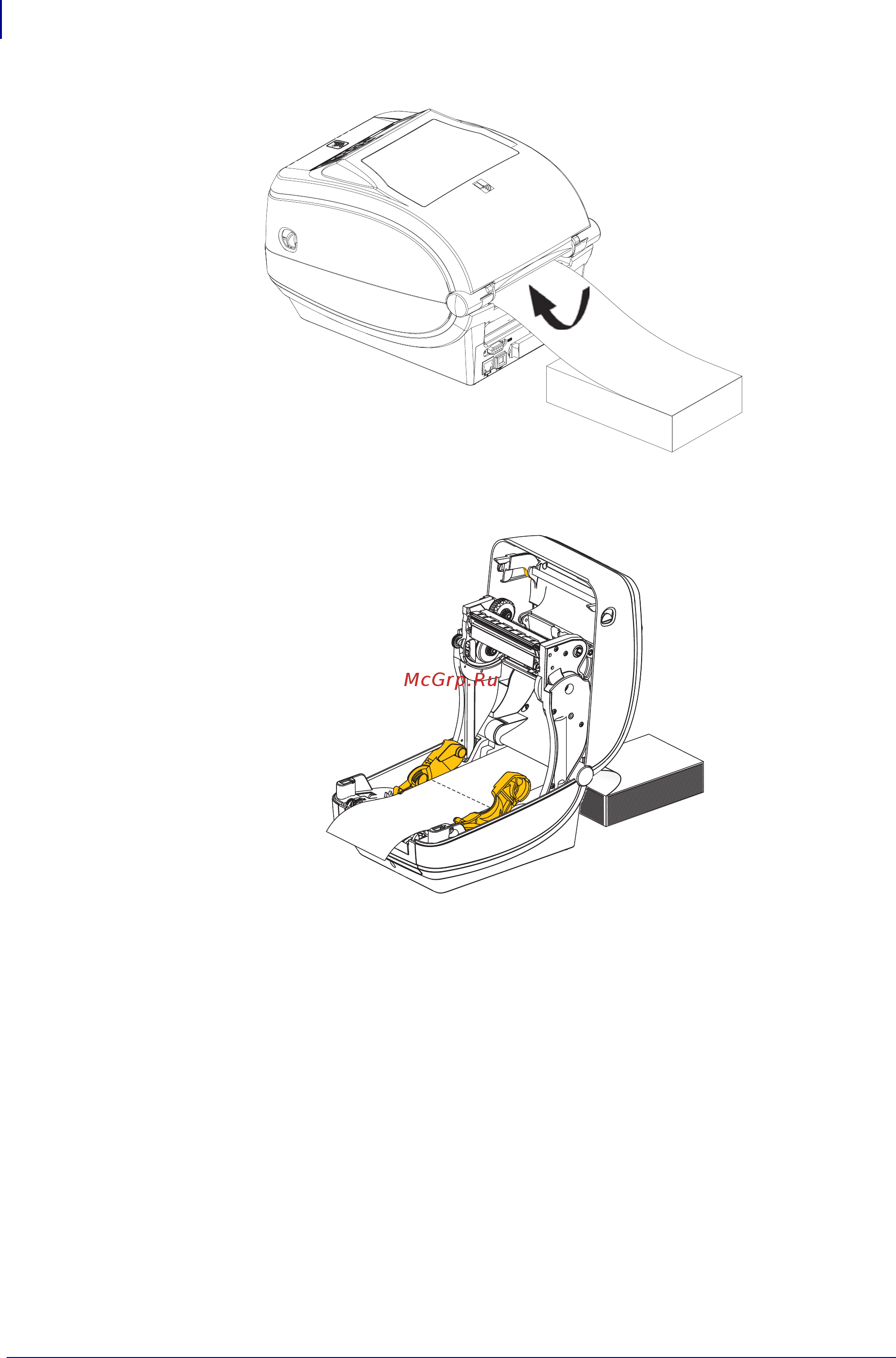

3. Вставьте носитель через специальную прорезь на задней панели принтера.
4. Протяните носитель между направляющими и держателями рулона.
5. Закройте верхнюю крышку.
После печати или подачи нескольких наклеек возможны следующие ситуации.
Если носитель не устанавливается по центру (перемещается из стороны в сторону) либо
стороны носителя (подложки, этикетки, бумаги ит. д.) изнашиваются или повреждаются
при выходе из принтера, может потребоваться дальнейшая регулировка направляющих
носителя. Если проблема не устраняется таким образом,
носитель может быть протянут
поверх двух штифтов держателя рулона на направляющей носителя. Для обеспечения
дополнительной поддержки тонкого носителя можно поместить между держателями
рулона пустую катушку от рулона такой же ширины, что и стопка фальцованного
гармошкой носителя.
