Введение
Панель управления
10
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014

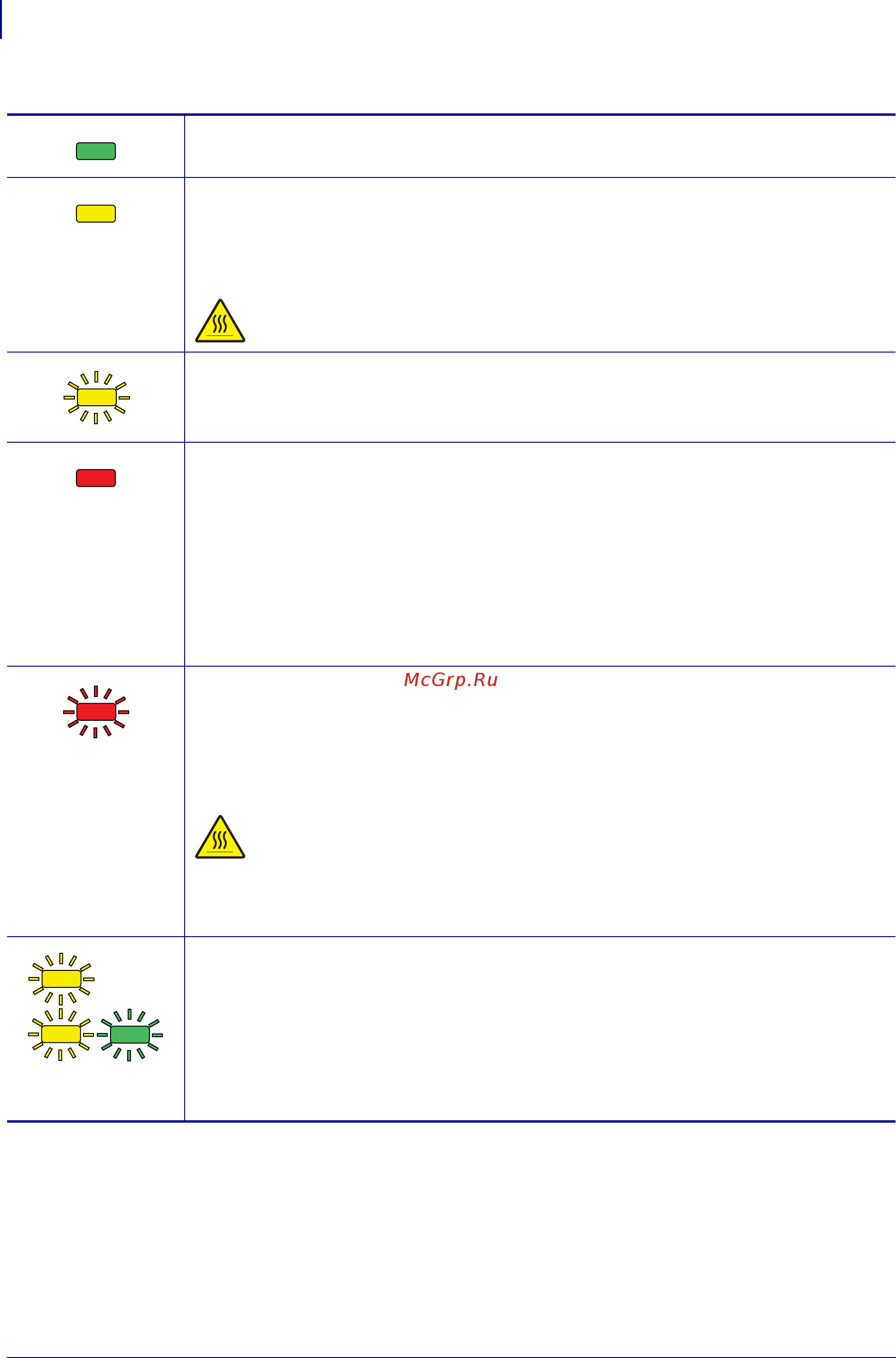

Таблица 1 • Индикатор состояния принтера
Индикатор STATUS (СОСТОЯНИЕ) горит зеленым светом.
Принтер готов к работе.
Индикатор STATUS (СОСТОЯНИЕ) горит янтарным светом.
Непрерывный свет этого индикатора означает одно из следующего.
• Принтер не готов к работе.
• Перегрев печатающей головки.
Внимание! • Печатающая головка может быть горячей и стать
причиной ожога. Подождите, пока печатающая головка остынет.
Индикатор STATUS (СОСТОЯНИЕ) мигает янтарным светом.
Мигание этого индикатора означает следующее.
• Недостаточный нагрев печатающей головки.
Индикатор STATUS (СОСТОЯНИЕ) горит красным светом.
Непрерывный свет этого индикатора означает одно из следующего.
• Отсутствует носитель.
• Отсутствует лента.
• Открыта печатающая головка.
• Неисправность резака.
Требуется вмешательство пользователя, чтобы принтер мог продолжить
работу.
Индикатор STATUS (СОСТОЯНИЕ) мигает красным
светом.
Мигание этого индикатора означает одно из следующего.
• Принтер не может правильно определить тип печатающей головки.
• Перегрев главной логической платы (MLB).
• Очень сильный перегрев печатающей головки.
Внимание! • Печатающая головка может быть горячей и стать
причиной ожога. Подождите, пока печатающая головка остынет.
Требуется вмешательство пользователя, чтобы принтер мог продолжить
работу.
Индикатор STATUS (СОСТОЯНИЕ) мигает янтарным, а затем попеременно
янтарным и зеленым.
Такое поведение индикатора состояния означает, что принтер находится
врежиме принудительной загрузки.
Режим принудительной загрузки используется для загрузки на принтер новой
микропрограммы. Этот режим должен использоваться только обученным
персоналом.
