Установка
Настройка с помощью мастера подключения
38
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
4. В списке «Выберите порт» выберите порт, к которому подключен принтер.
• Если файл будет сохранен без отправки на принтер, можно выбрать любой
доступный порт.
• Если выбрать вариант «Файл:», будет предложено указать расположение для
сохранения файла.
• Если выбрать последовательный порт, под списком «Выберите порт»
отобразится информация о конфигурации последовательного подключения.
Если
необходимо, измените параметры последовательного подключения
в соответствии с параметрами принтера.
5. Нажмите кнопку Next (Далее).
Мастер запросит сервер печати для настройки.

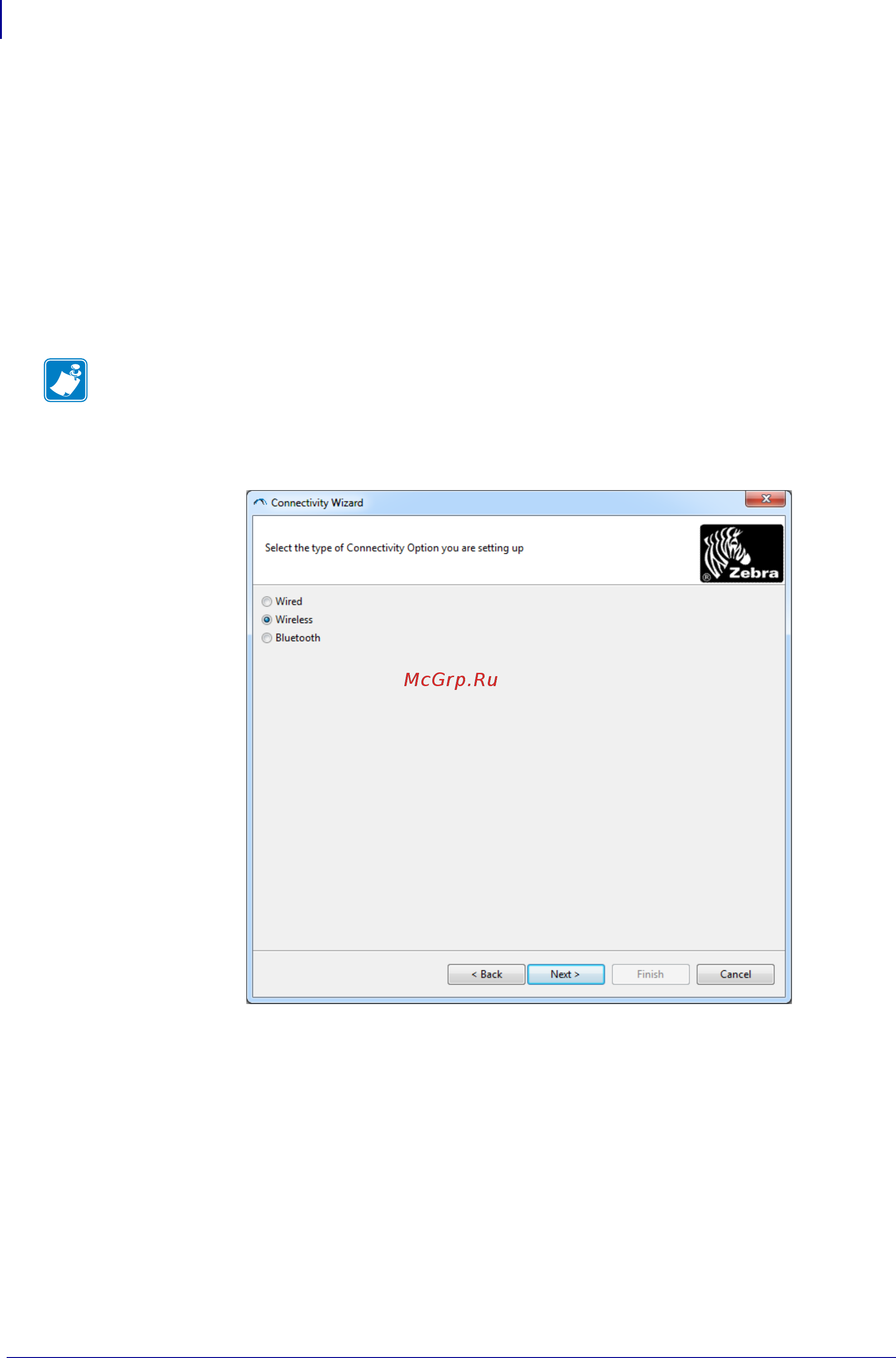

6. Выберите Wireless (Беспроводной) и нажмите кнопку Next (Далее).
Мастер запросит тип используемого принтера.
Примечание • Если порт используется другим устройством, он не будет
включен в раскрывающийся список.
