Обслуживание
Замена печатающей головки
138
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014

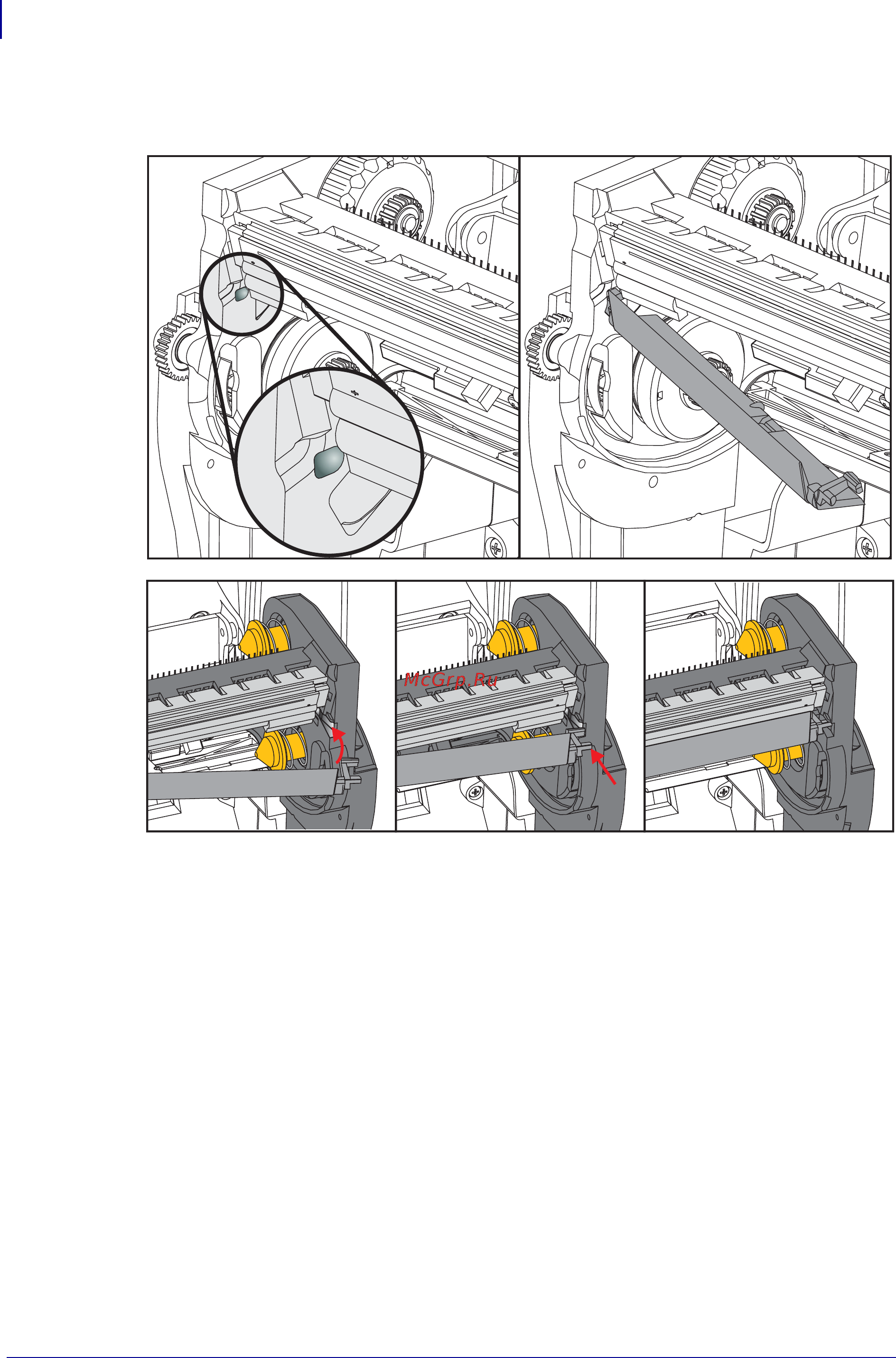

6. Поместите в рамку левую часть направляющей для ленты. Поверните правую часть
направляющей в гнездо и защелкните в этом положении.
7. Убедитесь, что печатающая головка свободно ходит вверх и вниз при приложении
давления и остается на месте при его отсутствии.
8. Очистите печатающую головку. С помощью нового чистящего карандаша очистите
с головки пятна (следы пальцев) и микрочастицы материалов. Производите чистку
печатающей головки по направлению от центра к краям. См. Чистка печатающей
головки на стр.123.
9. Снова загрузите носитель. Подключите кабель питания, включите принтер
и напечатайте отчет о состоянии, чтобы убедиться в правильной работе принтера.
См. Тест печати с распечатками отчета о конфигурации на стр.30.
