Устранение неполадок
Диагностика принтера
160
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Профиль датчика носителя (Рис.4). Полоса с отметкой MEDIA (НОСИТЕЛЬ) (1)
в профиле датчика обозначает показания датчика носителя. Настройки порогового
значения датчика носителя обозначены как
ПЕРФОРАЦИЯ (2). Пороговое значение
вывода носителя обозначается словом OUT (НЕТ) (
3). Направленные вверх пики (4)
обозначают промежутки между этикетами (перфорация), линии между пиками (
5)
обозначают расположение этикеток, а пронумерованная линия в верхней части (
6)
указывает измерение в точках от начала распечатки.
Если сравнить отпечаток профиля датчика с отрезком носителя, пики должны быть
расположены на том же расстоянии, что и промежутки на носителе. Если расстояния не
одинаковые, принтер может не определить местоположение промежутков.

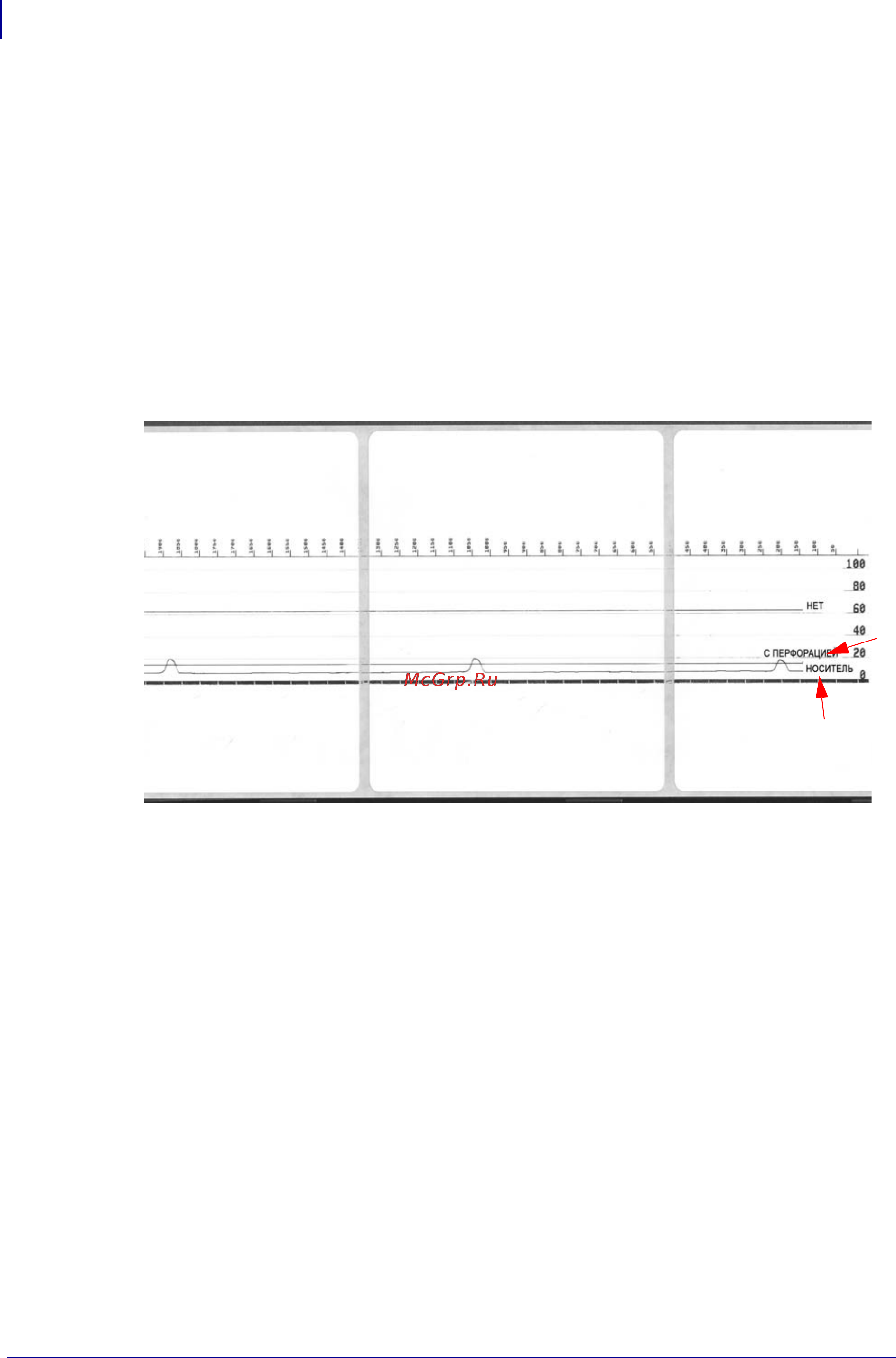

Рис. 4 • Профиль датчика (участок носителя)
1
2
3
4
6
4
5
4
5
