25
Установка
Загрузка рулонного носителя
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A

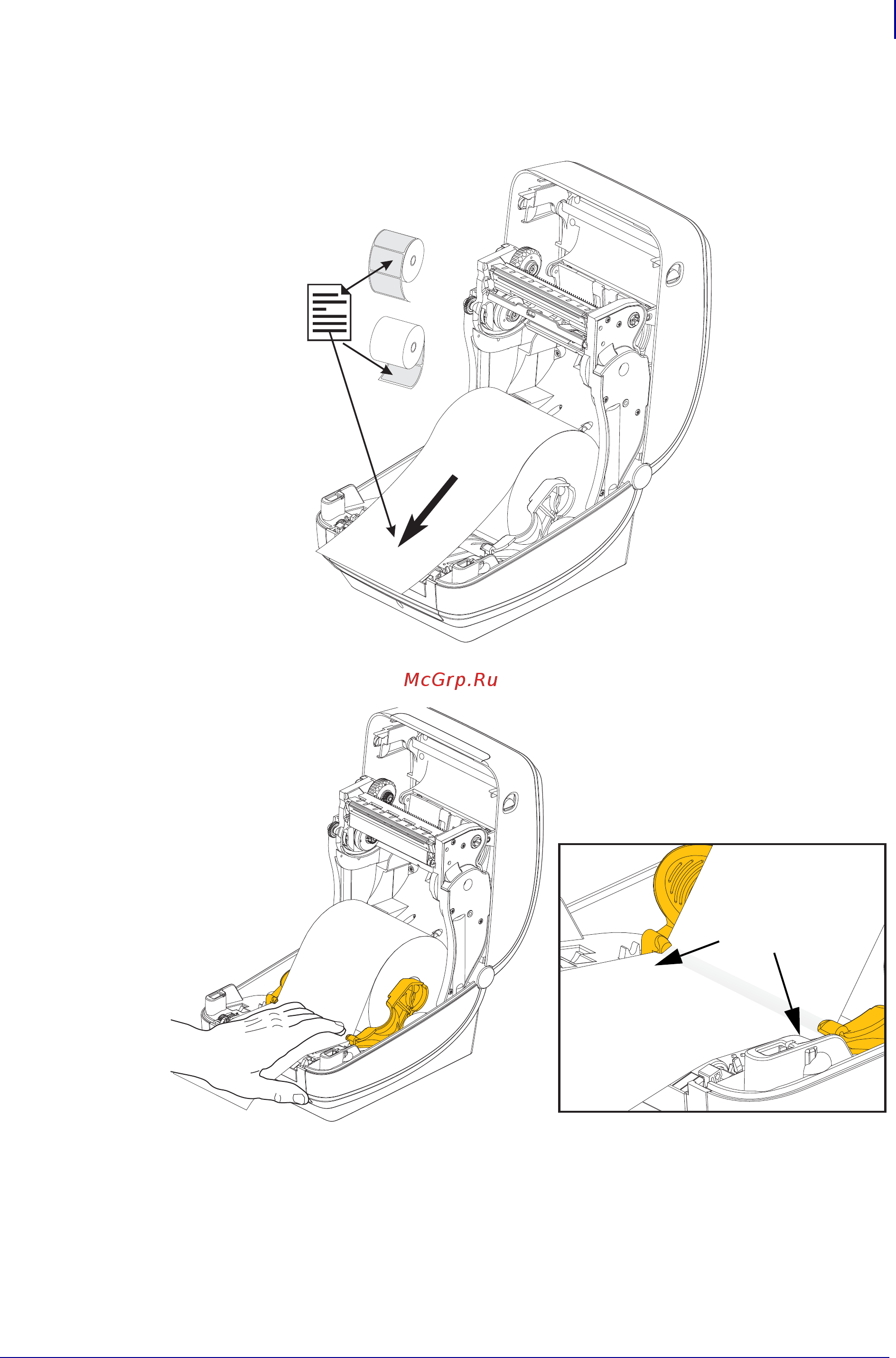

4. Потяните носитель так, чтобы он выступал за пределы передней части принтера.
Убедитесь, что рулон вращается свободно. Рулон не должен лежать на дне отсека
носителя. Печатная сторона носителя должна быть обращена вверх.
5. Заправьте носитель под направляющие для бумаги с обеих сторон.
6. Закройте принтер. Нажмите на крышку вниз до щелчка.
Чтобы отрегулировать датчики принтера и настроить длину этикетки для правильной
работы, для носителя может потребоваться ручная калибровка. См. раздел Ручная
калибровка — носитель на стр.84. Если используется носитель RFID, запустите
процедуру калибровки RFID, как описано в разделе Меню RFID на стр.73 —
«Калибровка RFID».
Под
направляющие
для бумаги
