59
Настройка принтера
Изменение параметров принтера
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Способ печати Уст ановите, будет ли принтер использовать режим прямой термопечати (без
ленты) или режим термопереноса (с использованием носителя для термопереноса
и ленты).
Допустимые значения:
• ТЕРМОПЕРЕНОС
• ПРЯМ. ТЕРМОПЕЧ.
Связанные команды ZPL:
^MT
Используемая команда SGD:
ezpl.print_method
Веб-страница принтера:
Просмотр и изменение параметров принтера
> Параметры носителя > Способ печати

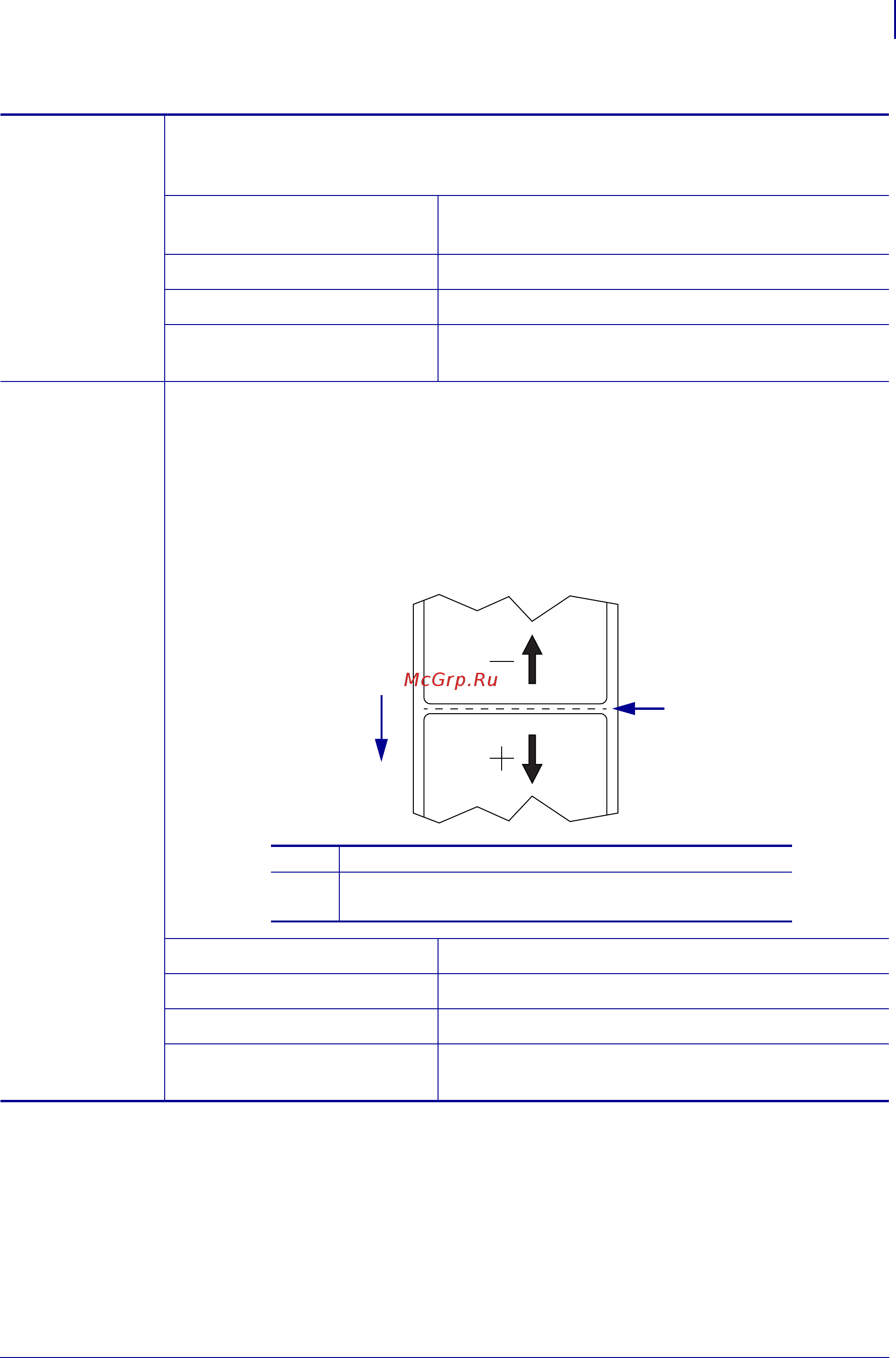

Место отрыва Если необходимо, отрегулируйте, в каком положении носитель будет выдвинут из
принтера после печати.
• При более высоких значениях носитель смещается от планки (линия отрыва
перемещается ближе к передней кромке следующей этикетки).
• При более низких значениях носитель смещается к планке (линия отрыва
перемещается ближе к краю только что отпечатанной этикетки).
• Примечание. Параметр отрыва не влияет на программное позиционирование
RFID.
Допустимые значения:
От –120 до 120
Связанные команды ZPL:
~TA
Используемая команда SGD:
ezpl.tear_off
Веб-страница принтера:
Просмотр и изменение параметров принтера
> Общие параметры > Отрывание
Таблица 7 • Меню НАСТРОЙКИ (продолжение)
1
2
1
Направление носителя
2
Заводская настройка устанавливает линию отрыва
в положение 000
