Запрещается использовать и
хранить в рабочей зоне котла
легковоспламеняемые и
взрывоопасные вещества,
поскольку существует опасность
возгарания и взрыва!
П
ри монтаже настенного котла
проследить за тем, чтобы в котел не
попали инородные частицы
(например пыль из трубопроводов),
которые могут привести к
повреждению котла.
Прежде всего необходимо определить
местоположение котла для монтажа.
При этом следует следует учесь подвод воздуха/
отвод отходящих газов, необходимое свободное
расстояние до стены и потолка, а также
имеющиеся подводы газа, системы отопления,
ГВС и электропитания.
Установка
Общие указания
Газовый настенный конденсационный котел
CGB поставляется полностью готовым к
подключению и стандартно оснащается
кабелем питания со штекером.
На газовых настенных комбинированных котла
оснащение кабелем питания со штекером не
предусмотрен. Обеспечить кабель подключения
питания следует на месте, при монтаже котла.

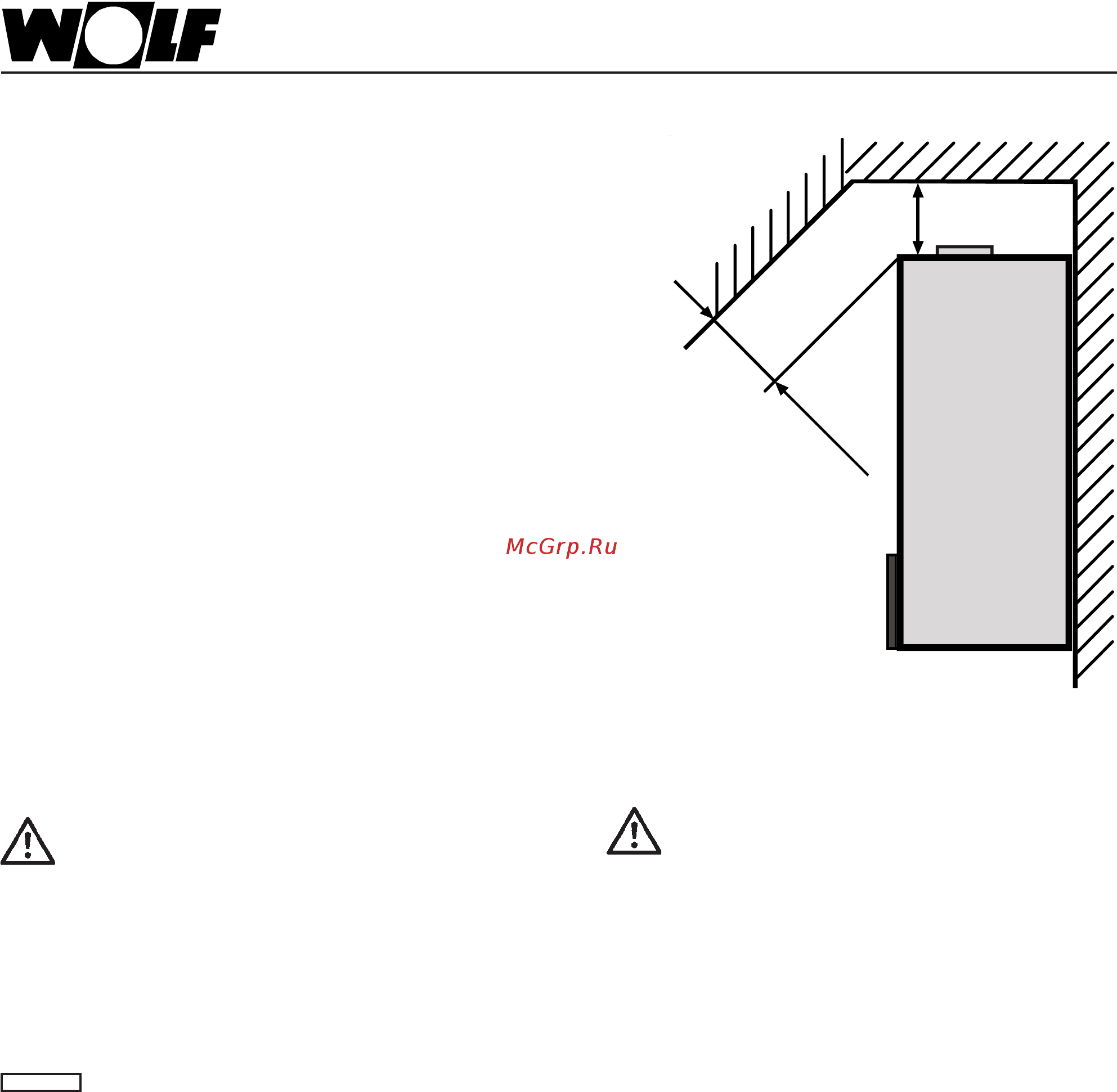

Для проведения ревизионных и сервисных работ
на настенном котле, следует обеспечить
минимальное свободное расстояние до потолка
500 мм, в противном случае невозможен
нормальный доступ к элементам конструкции.
Сливные шланги должны быть надежно
закреплены непосредственно над сифоном.
Слив должен быть легко обозрим.
Устанавливать газовые настенные
конденсационные котлы разрешается только в
помещениях, защищенных от замерзания.
Воздух, подаваемый для горения
должен быть чистым и не содержать
такие химические вещества как
фтор, хлор или серу.
Перечисленные вещества входят в
состав спреев, растворителей и
очистителей. При неблагоприятных
условиях эти вещества могут
привести к возникновению
коррозии в системе дымоудаления
газов.
Звукоизоляция: При определенных условиях
монтажа котла могут понадобиться
дополнительные меропрития по звукоизоляции.
Например шум, передаваемый через корпус,
необходимо блокировать путем использования
специальных звукоизоля-ционных дюбелей и в
случае необходимости резиновых
амотризаторов или изоляционных пластинок.
m
i
n
.
5
0
0
m
m
min.
500 mm
