51

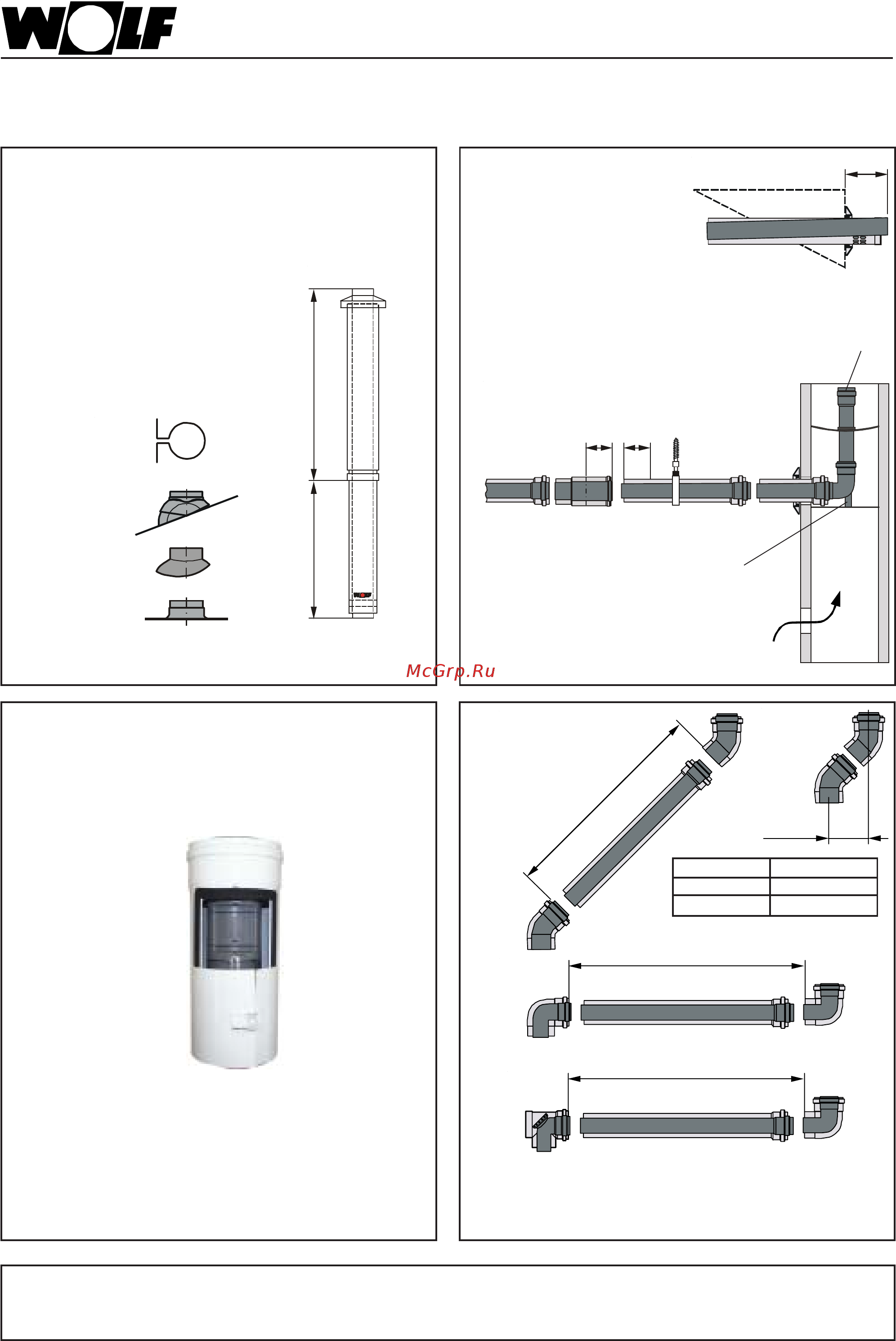

Дополнительные указания по монтажу дымовых труб
8
1515
8
14
14
28
30
21
22
5
88
SS
8
6
16
При монтаже разделительный элемент (5) задвинуть
до упора в муфту. Затем элемент дымовой трубы (8)
50мм (размер "S") вставить в муфту разделительного
элемента и зафиксировать в этом положении с
помощью хомута (6) DN125 или со стороны подачи
воздуха винтом.
Все горизонтальные дымовые трубы
(с воздуховодом и дымоходом "труба
в трубе") следует устанавливать с
наклоном 3° (5 см/м) относительно
котла. Таким образом образующийся
конденсат стекает назад к котлу.
На конце труб установить
центрователи.
* Соблюдать требования инструкций
по монтажу дымовых труб из полипропилена!
Отвод (21) закрепить
на опорной планке (22)
длина A
длина A
Плоская кровля: ∅ отверстия ок. 130 мм закрепить колпак (12).
Наклонная кровля: при монтаже колпака (11) обратить внимание
на наклон кровли.
Провести вертикальную проход (13) через крышу сверху и закрепить
с помощью крепежной скобы (9) на балке или кирпичной стене.
Если в соответствии с предписаниями, на дымовой трубе необходимо
предусмотреть ревизионное отверстие, следует использовать элемент
дымовой трубы с ревизионным отверстием (7) (длина 200 мм).
9
12
11b
10/11
Для проведения ревизии открыть зажим на элементе дымовой трубы
с ревизионным отверстием (7)
4
8
15
Указания:
Для проведедения ревизии или или облегчения демонтажа использовать разделительный элемент (передвижную муфту) (5).
При соединении дымовых труб следует использовать мыльный щелок или смазку, не содержащую силикон.
18
17
220
дымоход*
Определить длину A. Длина элемента дымовой трубы (8) всегда на
100 мм больше, чем длина А. Укорачивать дымоход всегда следует
с гладкой стороны, а не со стороны муфты.
После укорачивания следует разделать кромку напильником.
длина A
Отвод Смещение
90° мин.180 мм
45° мин. 80 мм
смещение
Элемент дымовой трубы
с ревизионным отверстием (7)
Разрешается устанавливать только
оригинальный вертикальный проход через
кровлю!
13
Указания по проектиров анию
