Wolf CGB-50 [48/76] Указания по проектированию
![Wolf CGB-50 [48/76] Указания по проектированию](/views2/1307022/page48/bg30.png)
48
618 32
33 34
8
21
23
22
1668
4
2
1
18
min. 220
>
4
0
0
15b
15c
15d
15e
4
6
6
17
18
15
7
8
88
20
21
22
1668
4
222
111
Г

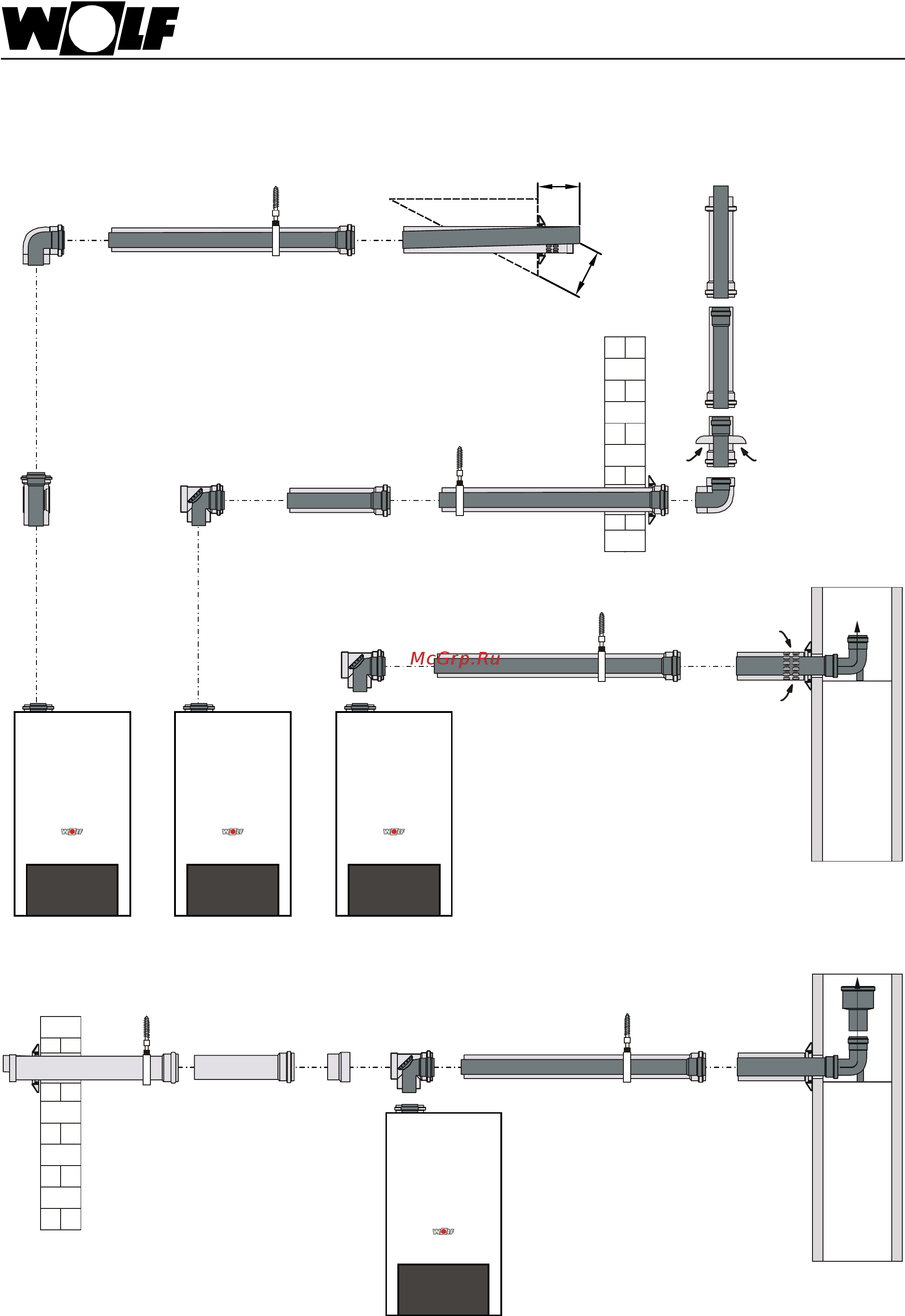

ориз онтальная дымовая труба с воздуховодом и дымоходо м
„труба в трубе“ C33x, C83x и B33
и отвод отходящих газов по фасаду C53x система DN 125/80
C83 x
23 А
даптер ∅ 100 мм
на ∅ 80 мм.
28 Дымоход DN80
500 мм
1000 мм
2000 мм
29 Отвод 90
°
DN80
30 Распорка
31 Колпак
32 Воздухозабоный
элемент
∅∅
∅∅
∅125 мм
33 Воздуховод
∅∅
∅∅
∅125 мм
34 Переходник 130/125 мм
Горизонтальный проход через наклонную кровлю
Дымовая труба по фасаду
(
только при необходимости
)
Отверстие ∅ 90 мм.
в боковой стенке
дымовой трубы.
Необходимо обеспечить
герметичное подключение
дымохода через боковую
стенку.
C33 x C53 x B33
слуховое окно
Указания по проектиров анию
Горизонтальный дымоход установить
под наклоном 3° (5 см/м) относит.
котла. Горизонтальный воздуховод
проложить наружу с наклоном 3°,
установить устройство защиты от
ветра. Допустимый напор ветра на
входе воздухозаборной трубы
составляет 90 Па, в противном случае
невозможна нормальная работа
горелки. В шахте после опорного
колена (21) подключается дымоход
DN 80 . Гибкий дымоход DN 80 можно
подключить к опорному колену (21).
Кроме того, к опорному колену можно
подключить переходник 80 / 100 мм.
