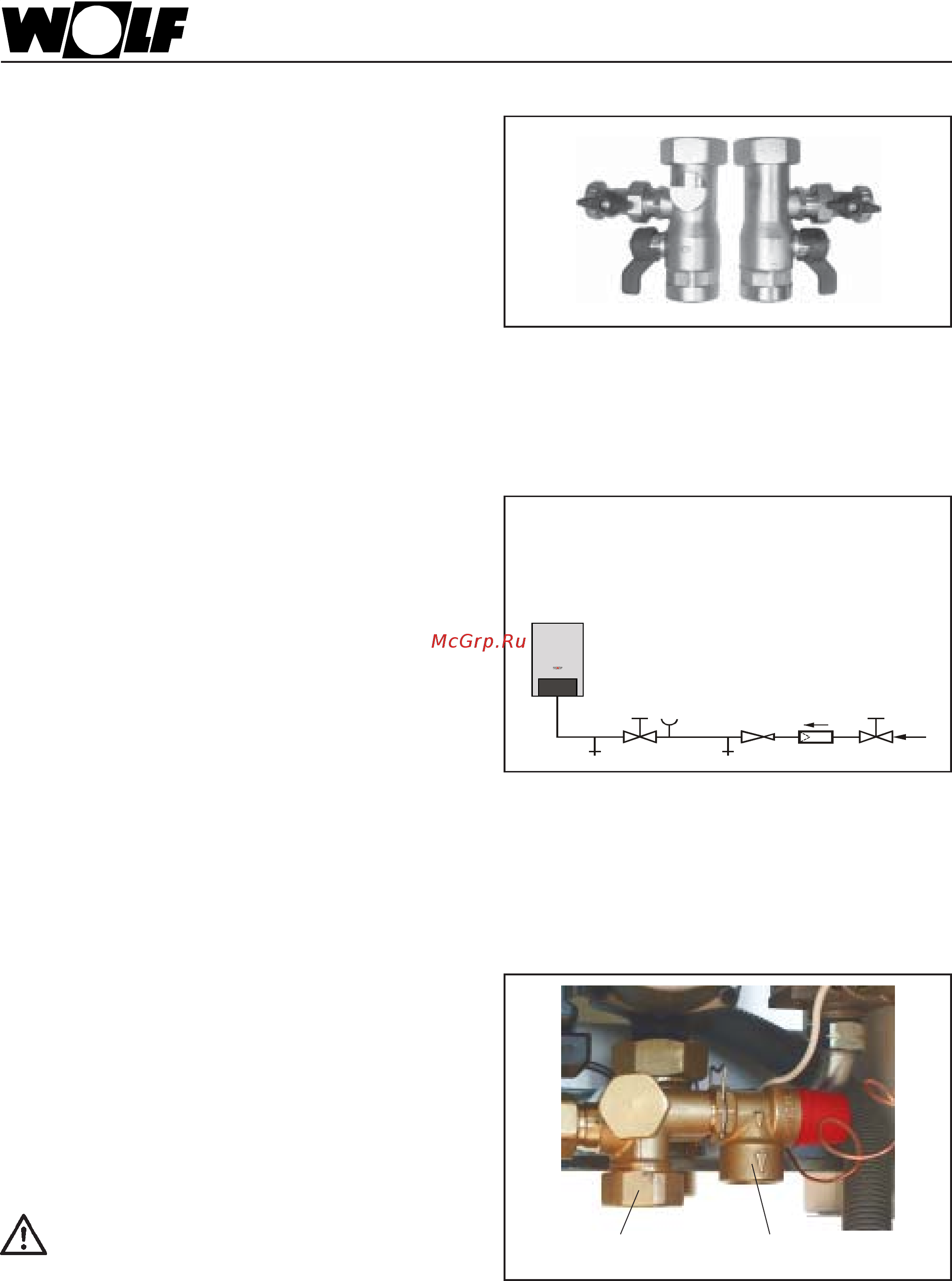

15
Подключение
Рис.: Комплект подключения контура отопления
( принадлежность)
Комлект подключения котла
к контуру отопления
Wolf рекомендует при подключении котла к
системе отопления использовать специальный
комплект подключения.
Комплект подключения включает: подключение
к котлу с уплотнениями, подключение к
подающей/обратной линии системы отопления
с шаровыми кранами (1” внутренняя резьба).
Указание:
В самой нижней точке системы отопления
необходимо предусмотреть кран для
заполнения и слива воды.
Техника безопасности
Завод-изготовитель не оснащает котлы CGB-35
и CGB-50 расширительными баками.
Расширитлеьный бак должен быть
дополнительно смонтирован (принадлежность
Wolf). Объем расширительного бака
подбирается в соответствии с действующими
нормами.
Между расширительным баком и
котлом запрещается устанавливать
запорный вентиль, поскольку за счет
повышения давления при нагреве
будет происходить постоянное
разрушение котла.
Существует также опасность выхода
из строя (растрескивания)
компонентов системы отопления и как
следствие опасность обваривания.
Рис.: Предохранительный клапан,
подключение расширительного бака
Подключение
расширительного бака
Предохранительный
клапан
Рис.: Подключение холодной воды согл. DIN 1988
Подключение холодной воды
Фирма Wolf рекомендует установить сервисный
кран на водопроводе холодной воды. Если
давление холодной воды в сети выше 10 бар, то
необходимо установить редукционный клапан.
При использовании смесительных батарей
необходимо предусмотреть центральный
редукционный клапан.
При подключении холодной и горячей воды
соблюдать DIN 1988 и требования местного
водоканала. Если подключение не соответсвует
представленной схеме, то гарантия Wolf
аннулируется.
Указание:
При выборе материалов для системы отопления
учитывать правила техники, а также
возможность электрохимических процессов.
Слив
Редукционный клапан
Подключение манометра
Запорный вентиль
Слив
Запорный вентиль
Подача холодной воды
Фильтр - грязевик
