Удаление конденсата
Сифон, входящий в комплект поставки,
подключить к штуцеру ванны для сбора
кондесата.
Указание:
Перед вводом газового настенного котла в
эксплуатацию необходимо заполнить сифон
водой.
По сливному шлангу конденсат может
отводиться в сифон, расположенный под
предохранительным клапаном.
Если конденсат отводится напрямую в
канализацию, то необходимо обеспечить
удаление воздуха, чтобы предотвратить
обратное действие канализации на газовый
настенный конденсационный котел.
Подключение
Перед вводом котла в эксплуатацию
необходимо проверить герметич-
ность всех гидравлических
подключений:
испытательное давление системы
ГВС составляет макс. 10 бар.
испытательное давление системы
отопления составляет макс. 4,5 бар.
Перед испытанием давлением
перекрыть запорные краны перед
котлом, в противном случае
сработает предохранительный
клапан, установленный на 3 бар. На
заводе-изготовителе герметичность
котла испытана давлением 4,5 бар.
В случае негерметичности
существует опасность выхода воды
и повреждения предметов.
Подключение бойлера
Подключить к котлу бойлер через трехходовой
клапан. При подключении бойлера другого
производителя обязательно нужно
использовать датчик температатуры бойлера
из программы поставок принадлежностей Wolf.
При эксплуатации газового
настенного котла с незаполненным
сифоном существует опасность
отравления за счет обратной утечки
отходящих газов. Поэтому перед
эксплуатацией котла необходимо
заполнить сифон водой. Для этого
выкрутить сифон, заполнить его
водой так, чтобы из бокового слива
выступила вода и снова вкрутить
сифон на штатное место. Обратить
внимание на герметичность
соединения.

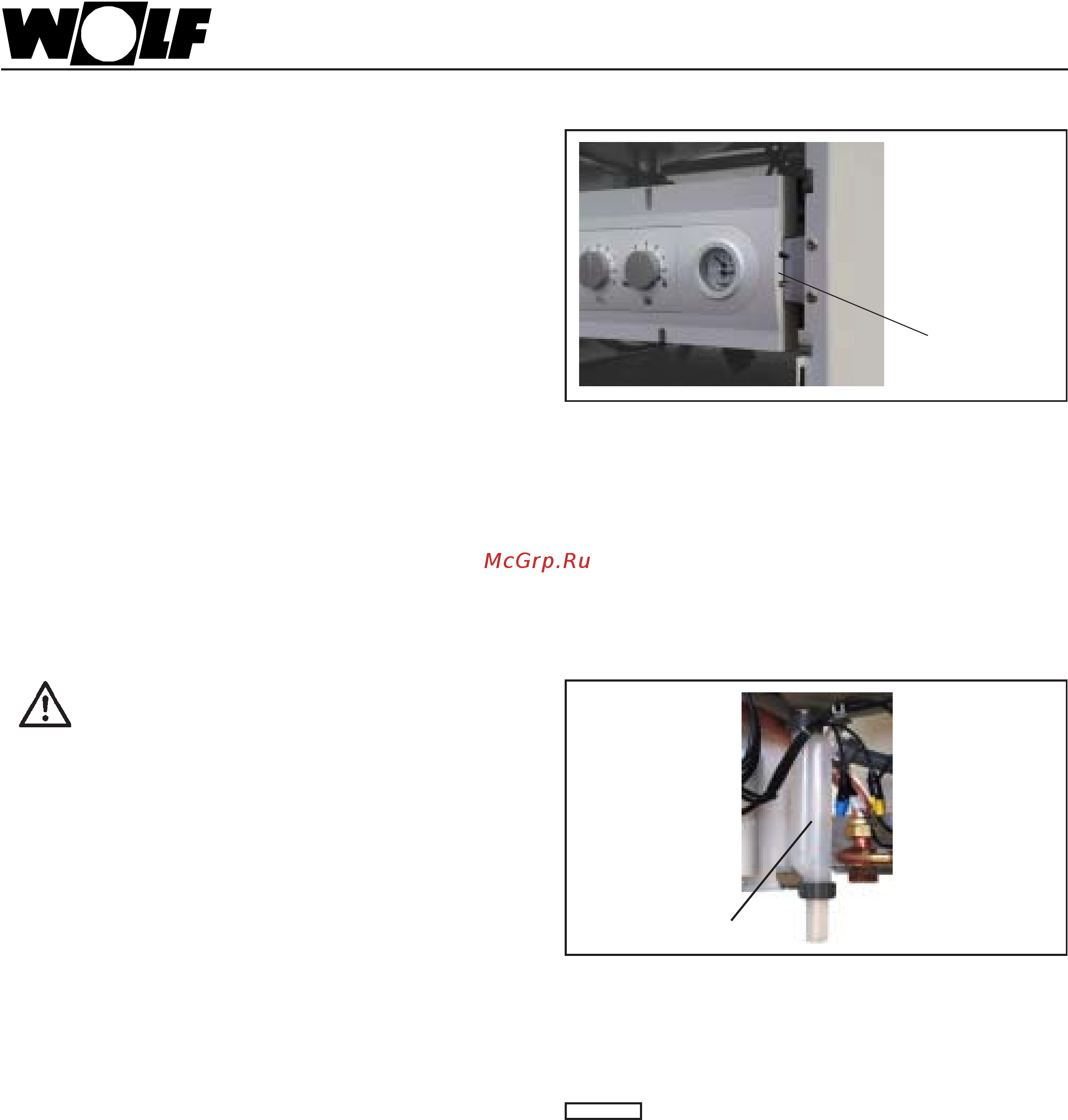

Рис.: Сифон
сифон
зажим
Рис.: Нажать на язычок зажима
