69

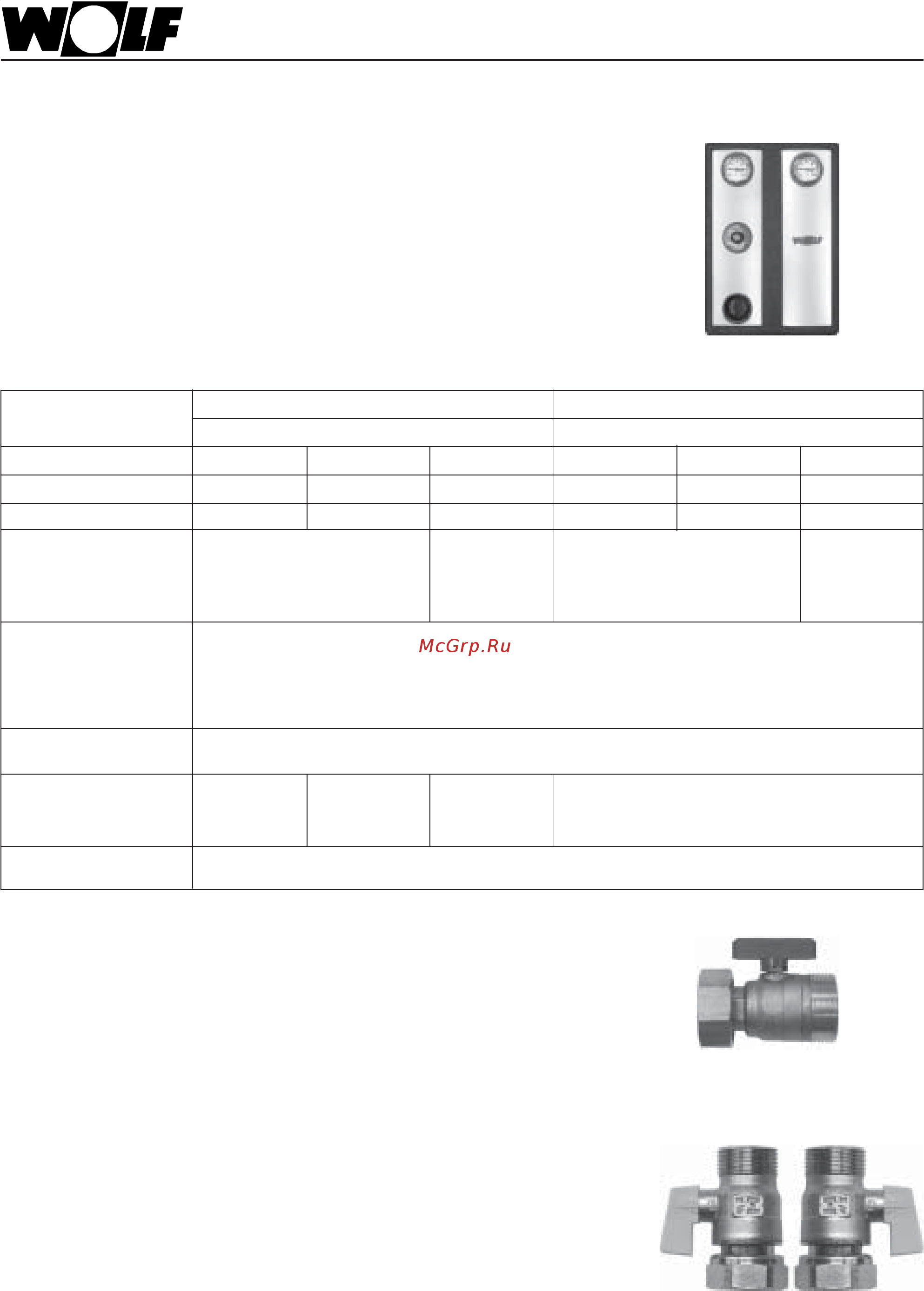

Насосные группы быстрого монтажа для подключения
к смесительному контуру и контуру отопления
Указание:
Использовать группы только в комбинации
с гидравлическим разделителем и DWTK!
Шаровый кран для обвязки насоса DN 25 (№ арт. 20 12 058)
DN 32 (№ арт. 20 12 062)
Для группы быстрого монтажа (контур отопления)
для перекрытия подачи перед насосом
(при выполнении работ по замене насоса)
Указания по проектиров анию
Комплект для подключения холодной воды
к CGB-K40-35 (№ арт. 86 11 844)
включает:
2 x сервисных крана
3
/
4
“
Основные компоненты насосных групп:
Компоненты Смесительный контур Контур отопления
DN 25 DN 32 DN 25 DN 32
Циркуляц. насос: UPS / RS Alpha Alpha UPS / RS Alpha Alpha
Длина кабеля 4 м 25-60 25-60 32-60 25-60 25-60 32-60
№ арт. 20 12 054 20 12 056 20 12 057 20 12 050 2012 052 20 12 053
Смеситель
+привод смесителя
длина кабеля 4 м xx- -
регулир. байпас
Многофункц. запорная
арматура
интегрир. термометр 2 x
обратный клапан
(регулируемый)
Перепускной клапан х
только у насосов UPS
Подключения
1" IG 1
1
/
2
" накидное x-x -
1
1
/
4
" IG 2" накидное -x- x
Теплоизоляционный x
кожух
