58
6
2
UV
1
6
17
16
3
5
2
3
3
F 10A
AF
(9)
2

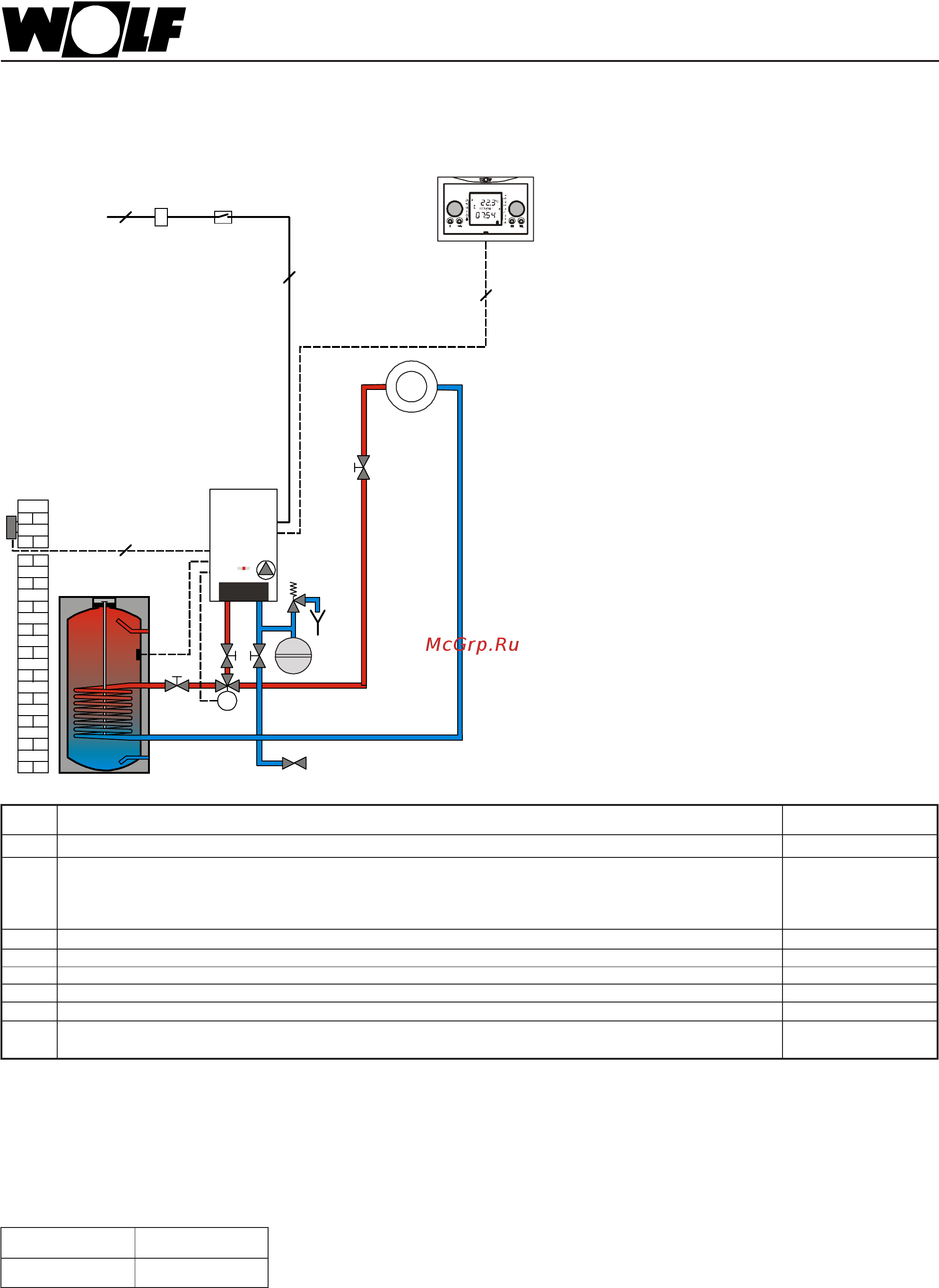

Пример системы отопления 1
1 контур радиаторов, 1 контур ГВС ( загрузка бойлера через 3-ходовой вентиль)
Пример системы отопления 1
Котловой насос обеспечивает в отопительном контуре необходимый расходводы. Через трехходовой вентиль осуществляется
загрузка бойлера.
Расход воды: При расчете расхода воды учесть напор котла. При этом также должны быть учтены потери давления на
трехходовом клапане.
Теплый пол: При ∆t между подачей и обраткой =10 K для контура теплого пола устанавливаются следующие ограничения:
Указания по проектиров анию
CGB-35 ок. 20 кВт
CGB-50 ок. 26 кВт
Основание: Не может быть обеспечен необходимый расход!
(см. напорную характеристику)
Указание: Для систем отопления с большим объемом воды рекомендуется применять гидравлические разделители (см.
примеры систем отопления 5-8), поскольку возможно приготовление ГВС в параллельном режиеме. Кроме того,
предотвращается возможность дополнительной подачи нагретой воды в систему отопления.
¹ Îáîçíà÷åíèÿ¹ àðò.
1 Комплект подключения к контуру отопления 20 70 375
2 Мембранный расширительный бак: 25 л. 24 00 450
35 л. 24 00 455
50 л. 24 00 458
80 л. 24 00 462
33-х ходовой клапан для загрузки бойлера: 1" AG 86 02 187
5 Кран для заполнения и слива воды
1
/
2
" и переходник 1" x
1
/
2
" 88 15 351
6 Дроссельные вентили *
9 Модуль управления BM 27 44 076
16 Вертикальный бойлер SE или SEM см. прайс-лист
17 Датчик температуры бойлера 27 99 054
Удлинение кабеля 4 м 27 99 243
Питание 230В~
Аварийный
выключатель
шина Bus
(2-х жильный кабель)
CGB-35
CGB-50
Модуль
управления BM
* обеспечивает заказчик
