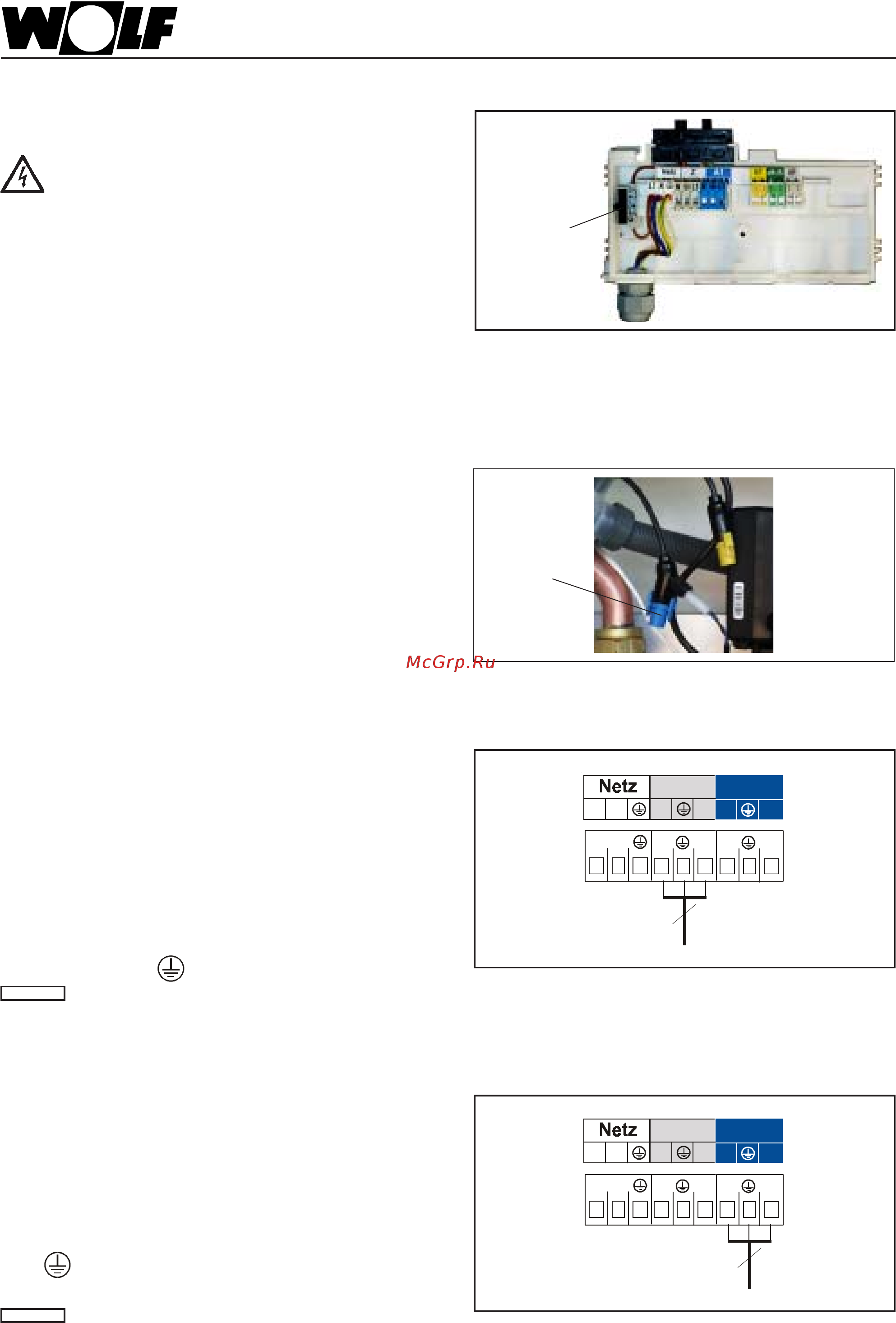

22
Э л ектро монтаж
Перед заменой предохранителя
необходимо обесточить котел,
отключив его от сети.
Использование для отключения
котла выключателя не является
отключением от сети!
Существует опасность поражения
электрическим током при касании
электрических частей. Запрещается
прикасаться к электрическим частям
и контактам котла, если котел не
отключен от сети.
Замена предохранителя
Рис.: Устройство регулирования откинуто вперед,
открыта крышка клеммной коробки
Предохранитель
рис.: Подключение насоса рециркуляции ГВС/
внешних принадлежностей
Z
A1
N
N
NL1
L1
L1
L1 L1
L1
NN
N
3
Подключение
насоса рециркуляции ГВС /
внешних принадлежностей (230В~)
Держатель кабеля ввинтить в соответствующее
отверстие
клеммной коробки. Провести кабели
через держатель и закрепить.
Насос рециркуляции ГВС 230В~, входящий в
программу принадлежностей Wolf подключить
к клеммам L, N и
.
У газовых настенных комбинированных
котлов невозможно обеспечить режим
рециркуляции ГВС
Внимание
рис.: Синий штекер для подключения датчика
температуры бойлера
Подключение датчика
температуры бойлера
- В случае подключения бойлера , необходимо
подключить синюю втулку (гнездо) датчика
температуры бойлера к синему штекеру
устройства регулирования.
- Соблюдать требования инструкции по
монтажу бойлера.
Синий
штекер
рис.: Подключение выхода A1
Z
A1
N
N
NL1
L1
L1
L1 L1
L1
NN
N
3
Подключение выхода A1
(230В~; 200ВA)
Привинтить держатель кабеля к клеммной
коробке. Провести кабели через держатель и
закрепить.
Кабель подключения подключить к клеммам N,
L1 и
.
Параметры выхода A1 даны в таблице.
У газовых настенных комбинированных
котлов невозможно обеспечить режим
рециркуляции ГВС
Внимание
