Wolf CGB-50 [53/76] Указания по проектированию
![Wolf CGB-50 [53/76] Указания по проектированию](/views2/1307022/page53/bg35.png)
53
Указания по проектиров анию
Общие сведения
о гидравлической системе
Указания
• Напор:
Если напор котла недостаточен, необходимо
использовать гидравлический разделитель
или подключить смесительный контур по
схеме с инжектированием.
• Теплый пол:
Для систем теплого пола, с пористыми трубами
(пропускающими кислород) предусмотреть
разделение системы.
• Для предотвращения перегрева в контуре
теплого пола необходимо установить
термостат ограничения макс. температуры в
контуре теплого пола!
• Загрязнение:
Защитить настенный котел от загрязнения. В
новых системах предусмотреть фильтр-
грязевик, а в старых - шламоотделитель (на
обратной линии).

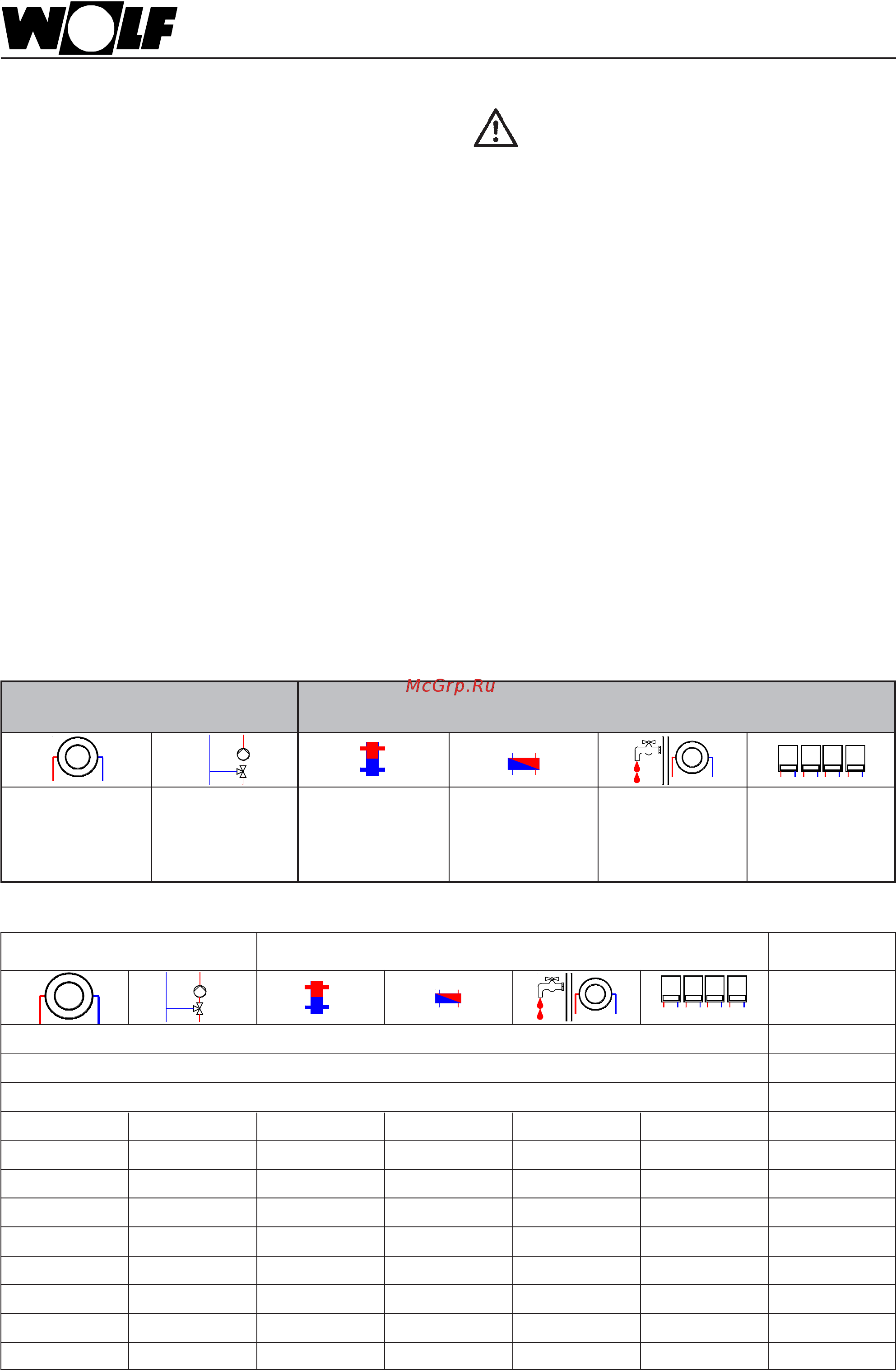

Символы на гидравлических схемах:
Потребитель тепла Особенности
Контур Смесительный Гидравлический Разделение Параллельный
отопления контур разделитель системы режим Каскад
теплообменником
отопление II
ГВС
Перечень гидравлических схем:
Потребитель тепла Особенности Схема
№
Недопустимые схемы! 1.1 1.2 1.3
Прямое подключение смесит. контура по схеме с инжектированием 2
Разделение системы с помощью гидравлической стрелки 3
x 4
x 5
xx x 6
xx 7
xx 8
xx x 9
x2xx 10
2x x x 11
x2xx x x12
до 240кВт
В котел встроен насос с автоматическим
регулированием числа оборотов, модуляция
которого осуществляется в зависимости от
мощности горелки. Перепускной клапан
гарантирует минимальный расход и
предотвращает шумы в системе. Благодаря
встроенному насосу и перепускному клапану
гарантируется указанный напор.
