8
Состояние при поставке /
Объем поставки
Состояние при поставке
В комплект поставки котла входит:
1 Газовый настенный конденсационный
котел, оснащенный обшивкой и
полностью готовый к подключению.
1 Предохранительный клапан системы
отопления
1 Подключение для расширительного бака
1 Крепежный уголок для монтажа котла на
стене
1 Инструкция по монтажу
1 Инструкция по эксплуатации
1 Инструкция по сервису
Принадлежности
Для подключения газового настенного котла
необходимы следующие принадлежности:
- Дымовая труба (см. раздел „Указания по
проектированию“)
- Устройство регулирования (комнатной
температуры или погодазависимое)
- Воронка для слива конденсата с держателем
шланга
- Сервисные краны на подающую и обратную
линии
- Газовый шаровый кран с противопожарной
защитой
Рекомендованные доп. принадлежности:
- Шламоуловитель / фильтр
- Воздухоотделитель
- Запорный кран подачи воды

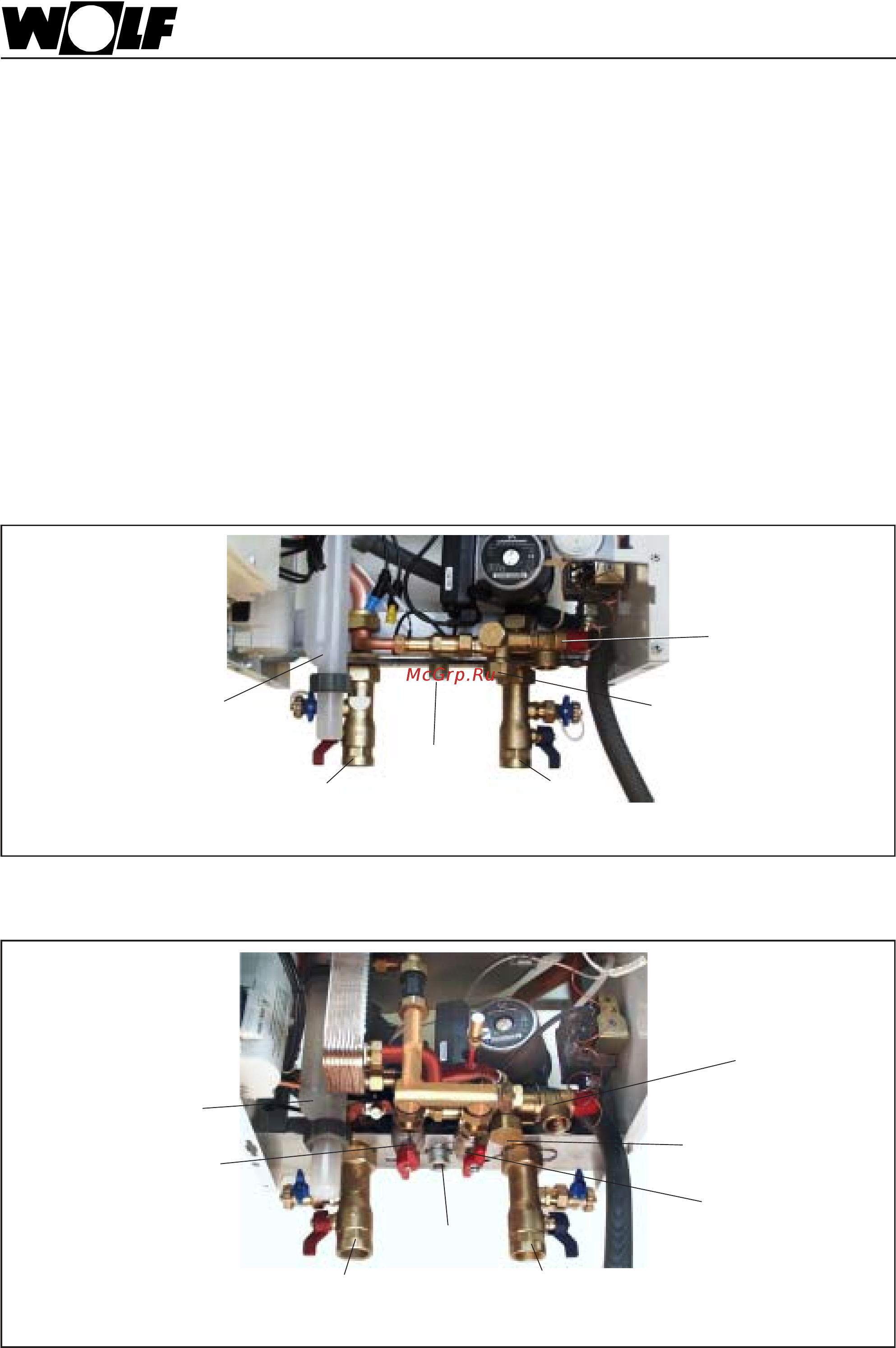

Подключения на настенном котле
Рис.: Подключения котла с комлектом обвязки с системой отопления (принадлежность)
Подача G 1
1
/
4
“
!!
!!
!
Подключение
газа R
3
/
4
“
""
""
"
Обратка G 1
1
/
4
“
##
##
#
Сифон
Подключение для
расширительного бака
Предохранительный
клапан
Подключения на ком бинированном настенно м котле
Подача
G 1
1
/
4
“
!!
!!
!
Подключение
газа
R
3
/
4
“
""
""
"
Обратка
G 1
1
/
4
“
##
##
#
Сифон
Подключение для
расширительного бака
Предохранительный
клапан
Рис.: Подключения котла с комлектом обвязки с системой отопления (принадлежность)
Подключение
холодной воды
Выход
горячей воды
