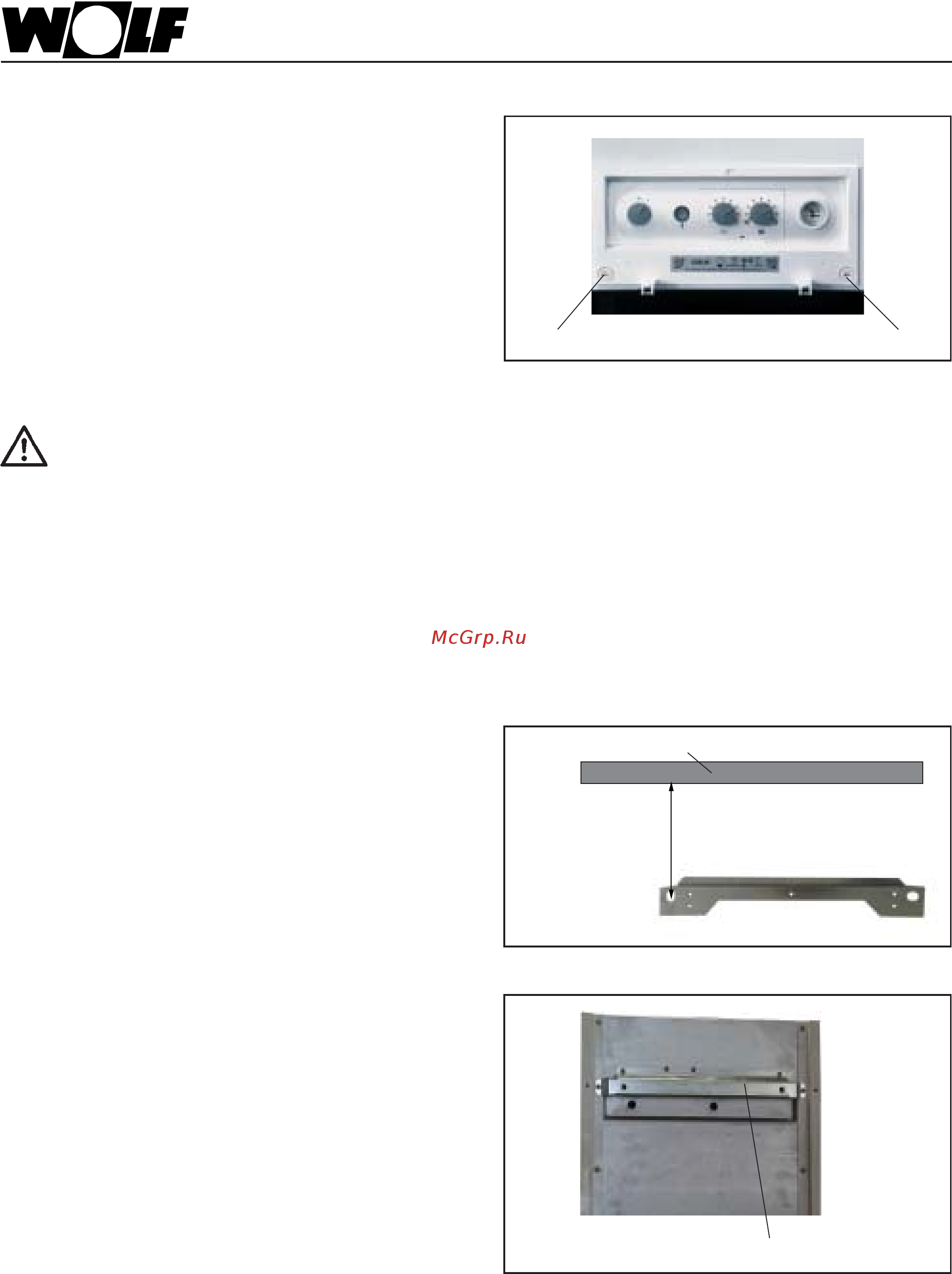

12
Монтаж
Рис.: Отверстия для крепежного уголка
мин. 662мм
потолок
Снятие лицевой обшивки
Wolf рекомендует перед монтажом котла снять
переднюю облицовочную панель.
Откинуть устройство регулирования вниз.
Освободить обшивку, повернув 2 ригеля.
Переднюю облицовочную панель
освободить снизу и снять вверх.
Крепление котла с помощью уголка
При монтаже котла обратить
внимание на достаточную несущую
способность крепежных изделий.
При этом следует также учесть
особенности материала стены, на
которую крепится котел. В
противном случае возможны утечки
газа и воды, что может привести к
опасности взрыва и протечки.
Прежде всего необходимо определить
местоположение котла для монтажа.
При этом следует следует учесь подвод воздуха/
отвод отходящих газов, необходимое свободное
расстояние до стены и потолка, а также
имеющиеся подводы газа, системы отопления,
ГВС и электропитания.
Левый ригель
Правый ригель
Рис.: Открыть повортоные ригели
Указание:
По сравнению с предыдущим
поколением котлов (типа TGB-40 или
TGB-60) крепежный уголок для котлов
CGB фиксируется на 11 мм ниже.
• Нанести маркировку под отверстия на
крепежном уголке с учетом необходимого
свободного расстояния вокруг котла.
• Вставить дюбели, установить винты и
закрепить уголок гайками с шайбами.
• Навесить газовый настенный конденса-
ционный котел подпоркой на крепежный
уголок.
Крепежная подпорка
Рис.: Подпорка на газовом настенном котле
