Wolf CGB-50 [49/76] Указания по проектированию
![Wolf CGB-50 [49/76] Указания по проектированию](/views2/1307022/page49/bg31.png)
49
Указания по проектиров анию
568
8
8
31
28
4
16 15a 22
2
1

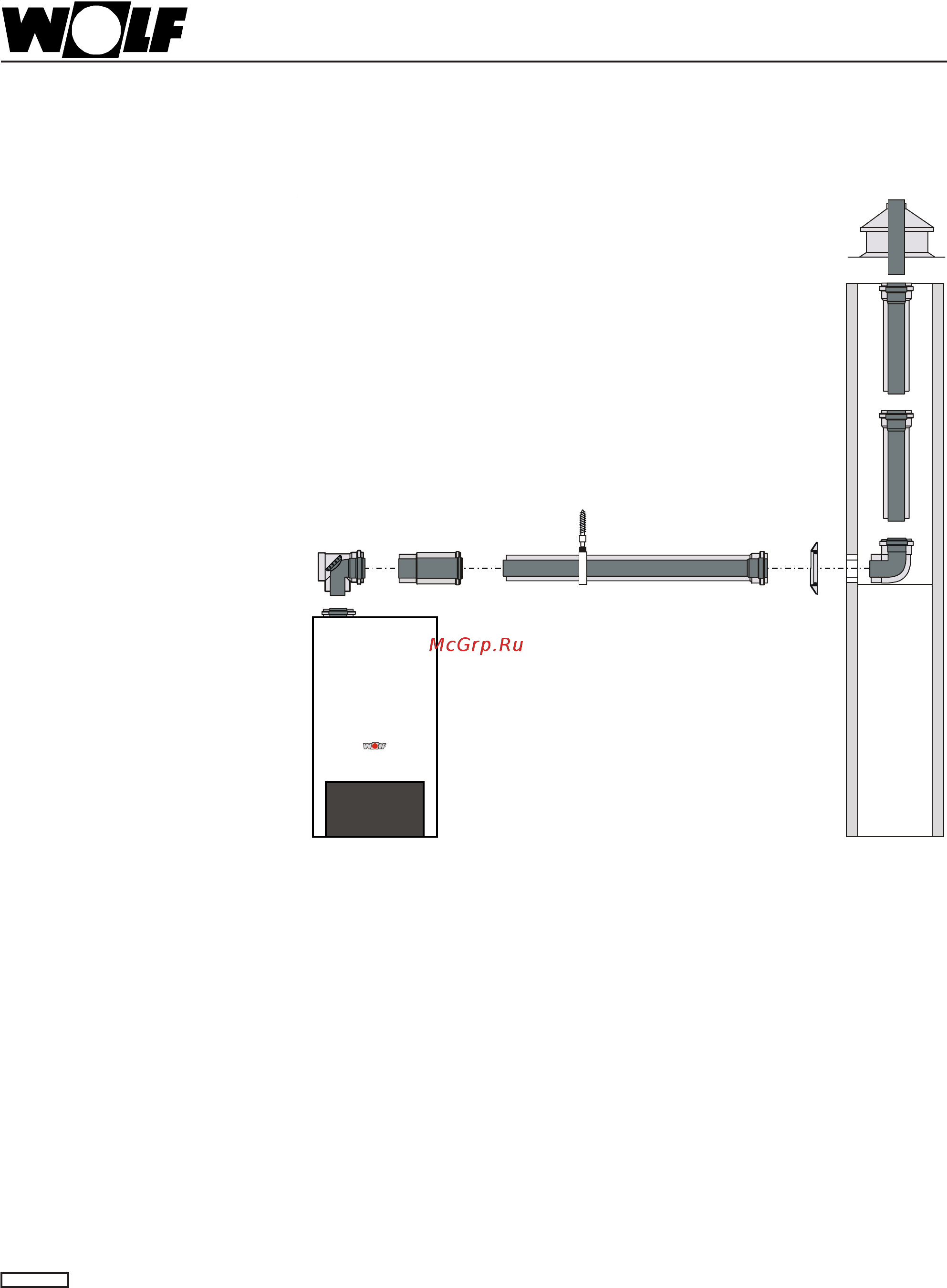

Подключение к дымовой трубе
с воздуховодом и дымоходом „труба в трубе“ в шахте
Подключение к дымовой трубе в шахте C33x
Перед подключением проинформировать уполномоченный орган по
технадзору.
Разрешается использовать следующие дымовые трубы (с воздуховодом и дымоходом) и дымоходы,
имеющие допуск DIBT:
Z-7.2-3338 дымоход DN 80
Z-7.2-3339 дымовая труба (с воздуховодом и дымоходом "труба в трубе") DN 125/80
Z-7.2-1584 дымоход DN 100
Z-7.2-3159 дымоход DN 100
Z-7.2-1585 дымовая труба (с воздуховодом и дымоходом "труба в трубе") по фасаду DN 125/80
Z-7.2-3160 дымовая труба (с воздуховодом и дымоходом "труба в трубе") по фасаду DN 125/80
Z-7.2-1652 гибкий дымоход DN 80
Все необходимые шильдики с маркировкой, разрешения на применение прилагаются
к принадлежностям, поставляемых фирмой Wolf.
Необходимо соблюдать требования инструкций по монтажу.
Внимание
