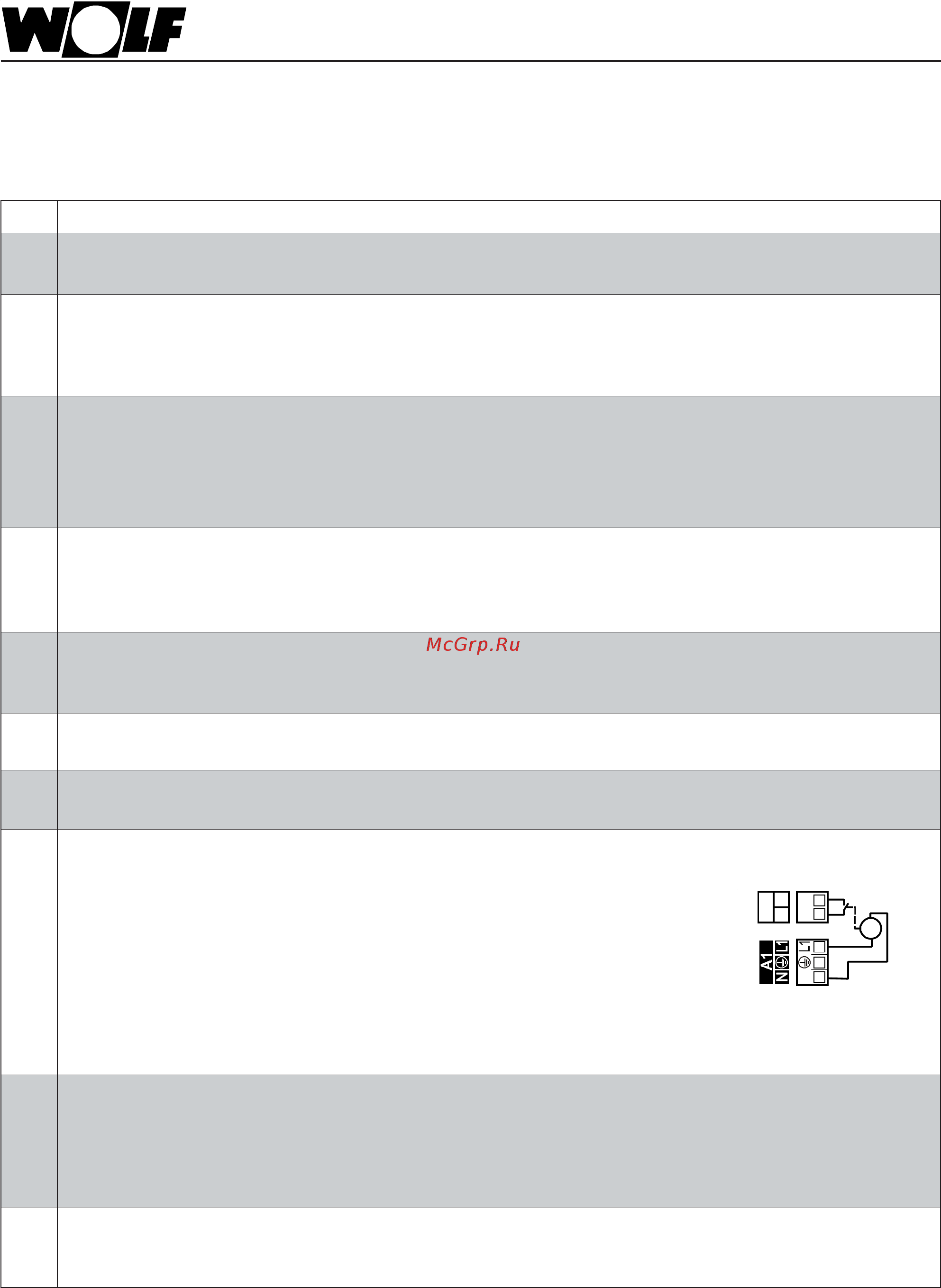

23
Э л ектро монтаж
Функции выхода A1 можно считать и изменить с устройств регулирования Wolf, оснащенных шиной
(e-Bus). Выходу A1 можно задать следующие функции:
M
24V230VAC
N 12
E1
a
b
Ко д Значение
0 Функция не задана
Управление выходом А1 не выполняется
1 Насос рецикуляции ГВС 100%
Подача сигнала на выход A1 при разрешении загрузки бойлера осуществляется с устройств
регулирования ( напр. DWT, DRT). Без использования этих регулировочных принадлежностей
осуществляется постоянная подача сигнала на выход А1.
2 Насос рецикуляции ГВС 50%
Подача сигнала на выход A1 при разрешении загрузки бойлера осуществляется с устройств
регулирования (напр. DWT, DRT) в тактовом режиме. 5 минут ВКЛ. и 5 минут ВЫКЛ. Без
использования этих регулировочных принадлежностей выход А1 тактует непрерывно (5
минут)
3 Насос рецикуляции ГВС 20%
Подача сигнала на выход A1 при разрешении загрузки бойлера осуществляется с устройств
регулирования (напр. DWT, DRT) в тактовом режиме. 2 минут ВКЛ. и 8 минут ВЫКЛ. Без
использования этих регулировочных принадлежностей выход А1 тактует непрерывно .
4 Выход аварийного сигнала
Подача сигнала на выход A1 осуществляется через 4 минуты после обнаружения
неисправности
5 Сигнальное устройство наличия пламени
Подача сигнала на выход А1 осуществляется в случае распознания пламени.
6 Насос загрузки бойлера (только у настенных котлов) (заводская установка A1)
Подача сигнала на выход А1 осуществляется во время загрузки бойлера.
7 Воздушная заслонка
Перед запуском горелки сигнал сначала подаетсяна выход А1.Разрешение на запуск
горелки дается только в том случае, если контакт входа Е1 закрыт.
Важно: В любом случае вход E1
должен быть задан как „Воздушная заслонка“!
Подача обратного сигнала на входа Е1 должна осуществляться через беспотенциальный
контакт (24В!) В противном случае необходимо установить реле для разделения
потенциалов.
8 Внешняя вентиляция
Подача сигнала на выход А 1 осуществляется инверсно отностительно комбинированного
газового клапана.
Отключение внешней вентиляции (например вытяжки) необходимо во время работы
горелки (при подаче воздуха для горения из помещения).
9 Внешний вентиль сжиженного газа
1)
Управление выходом A1 осуществляется параллельно к комбинированному газовому
клапану.
