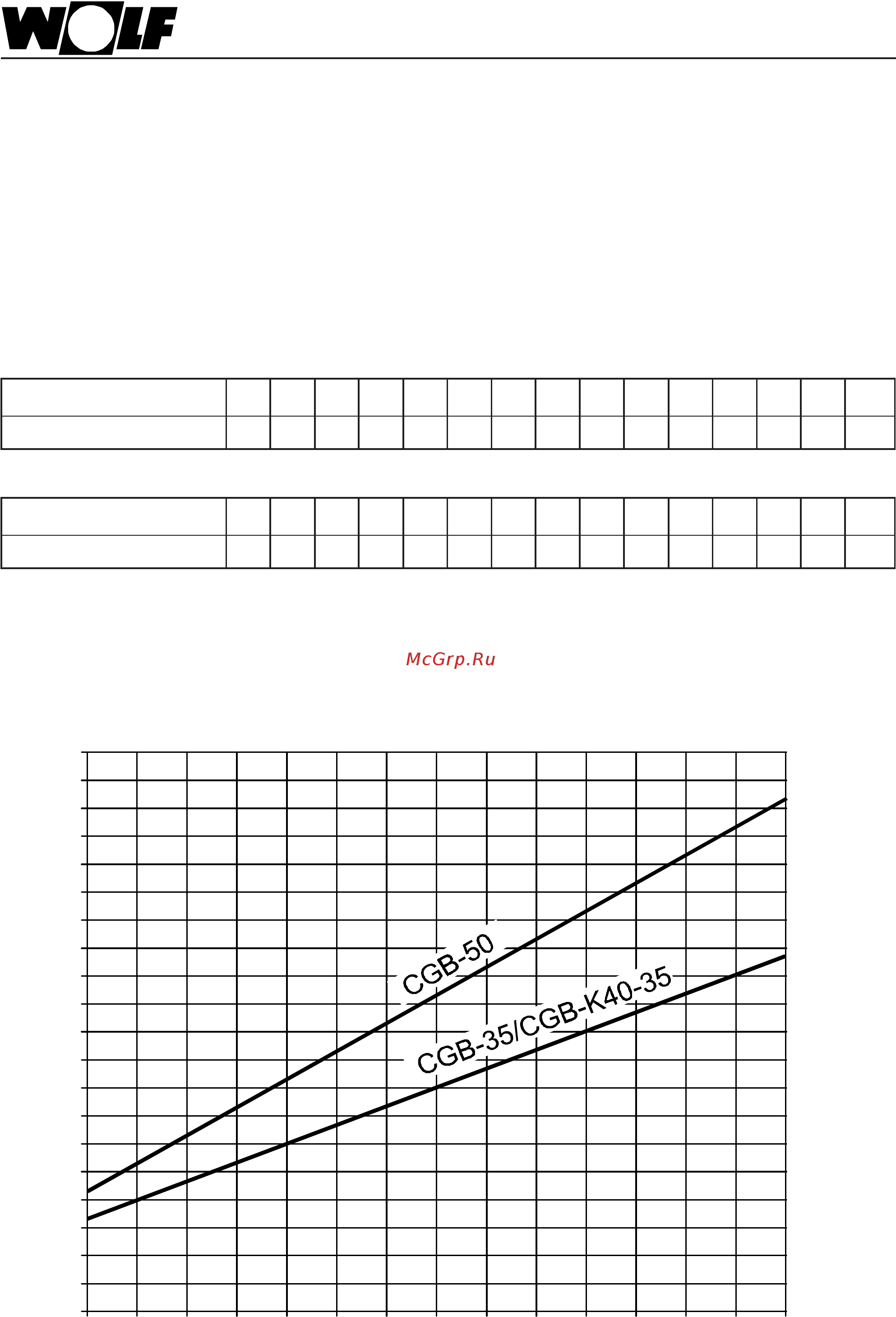

CGB-35/CGB-K40-35/CGB-50
Установка мощности (Параметр GB04 или HG04)
Макс. мощность котла можно ограничить с помощью настройки соответствующего параметра на
устройствах регулирования Wolf, подключаемых по шине.
Тепловая мощность котла определяется числом оборотов вентилятора. Путем уменьшения числа
оборотов согласно таблице изменяется макс. тепловая мощность при 80/60°C для природного и
сжиженного газа.
Ограничение макс. тепловой мощности
Ограничение макс. тепловой мощности при температуре в подающей/обратной линии 80/60°C
Зна чения параметра GB04 или с устройств ами регулирования Wolf, подклю чаемые по шине [%]
Макс. тепловая мощность [кВт]
CGB-35/CGB-K40-35
Мощность (кВт) 8 10 12 14 16 17 19 21 23 24 26 28 30 31 32
Показ. на дисплее (%) 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
Таб лица: Настройка мощности
CGB-50
Мощность (кВт) 111417192224272932343739424446
Показ. на дисплее (%) 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
30 35
0
10
15
20
25
30
35
40
45
5
50
40 45 50 55 60 65 70 75 80 85 90 95 100
