Wolf CGB-50 [50/76] Указания по проектированию
![Wolf CGB-50 [50/76] Указания по проектированию](/views2/1307022/page50/bg32.png)
50
28
28
30
27
21
22
2
1
26
2828 29 27
21
23
22
2
1

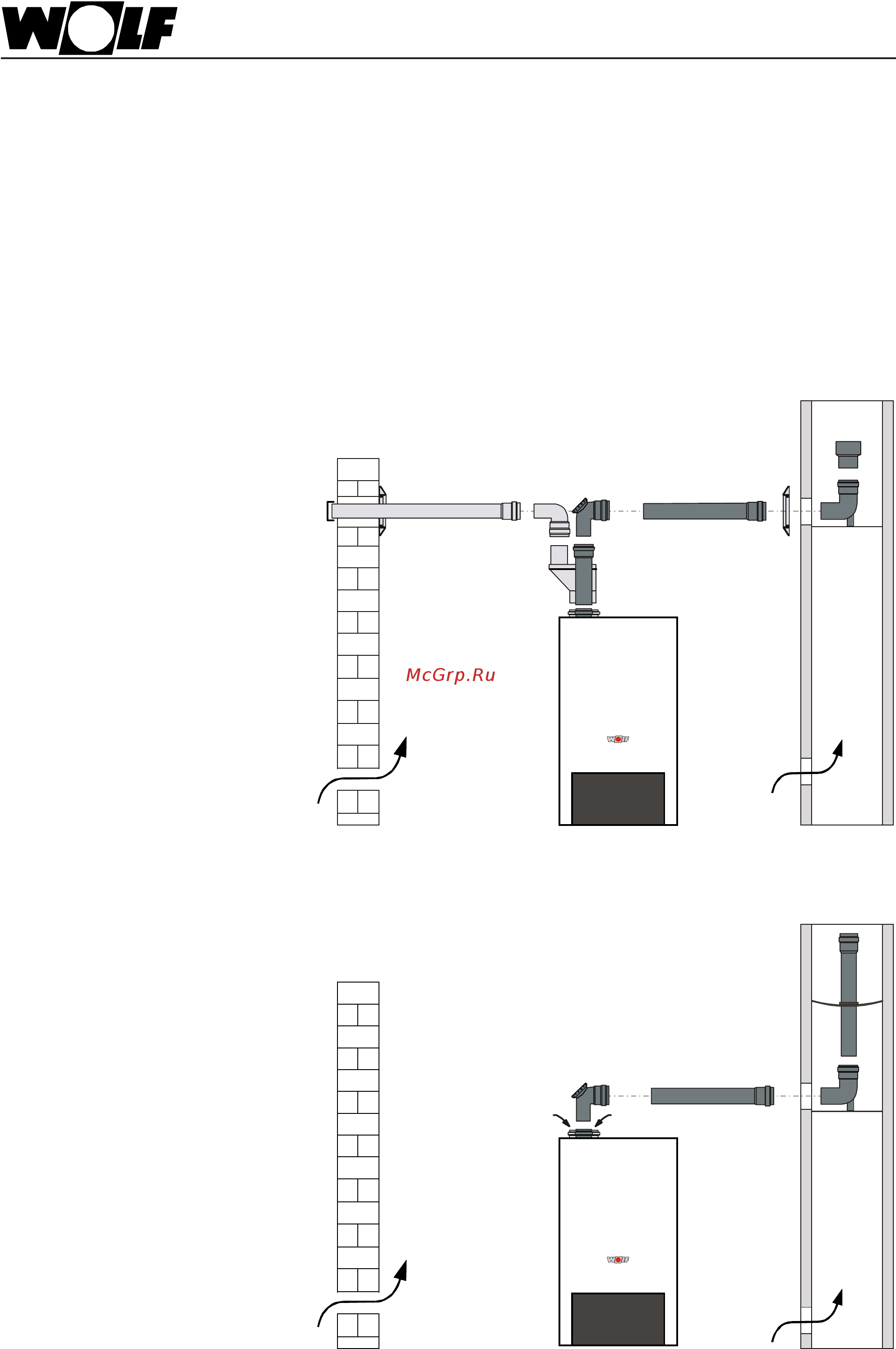

При раздельном (параллельном) расположе-
нии воздуховода и дымохода установить
распределительный коллектор 80/80 мм (26).
При подключении дымовой трубы следует
соблюдать предписания местных строительных
норм и правил.
1 Газовый настенный
конденсационный котел
2 Подключение настенного
котла DN125 / DN80
21 Опорное колено DN80
22 Опорная планка
23 Адаптер с
∅∅
∅∅
∅ 80 мм на
∅∅
∅∅
∅ 100 мм
26
Переходник для раздельного
подключения воздуховода
и дымохода
80/80мм
27 Тройник 87° с ревизионным
отверстием DN80
28 Дымоход DN80
500 мм
1000 мм
2000 мм
29 Отвод 90° DN80
30 Распорка
31 Колпак на шахту
Между дымоходом и стенкой шахты
необходимо обеспечить следующее
свободное расстояние:
для шахты с круглым сечением: 3 см
для шахты с квадратным сечением: 2 см
B23
В шахте к опорному колену (21) может быть
подключен дымоход DN80, или при
использовании адаптера (23) дымоход DN100.
Кроме того, к опорному колену (21) в шахте
может быть подключен гибкий дымоход.
Горизонтальный дымоход уста-
новить под наклоном 3° (5 см/м)
относительно котла.
Горизонтальный воздуховод
проложить наружу с наклоном 3° ;
установить устройство защиты от
ветра. Допустимый напор ветра
на входе воздухозаборной трубы
составляет 90 Па, в противном
случае невозможна нормальная
работа горелки.
Дымовая труба с раздельным воздуховодом и дымоходом
C53
Указания по проектиров анию
