Wolf CGB-50 [20/76] Монтаж дымовой трубы
![Wolf CGB-50 [20/76] Монтаж дымовой трубы](/views2/1307022/page20/bg14.png)
20
Монтаж дымовой трубы

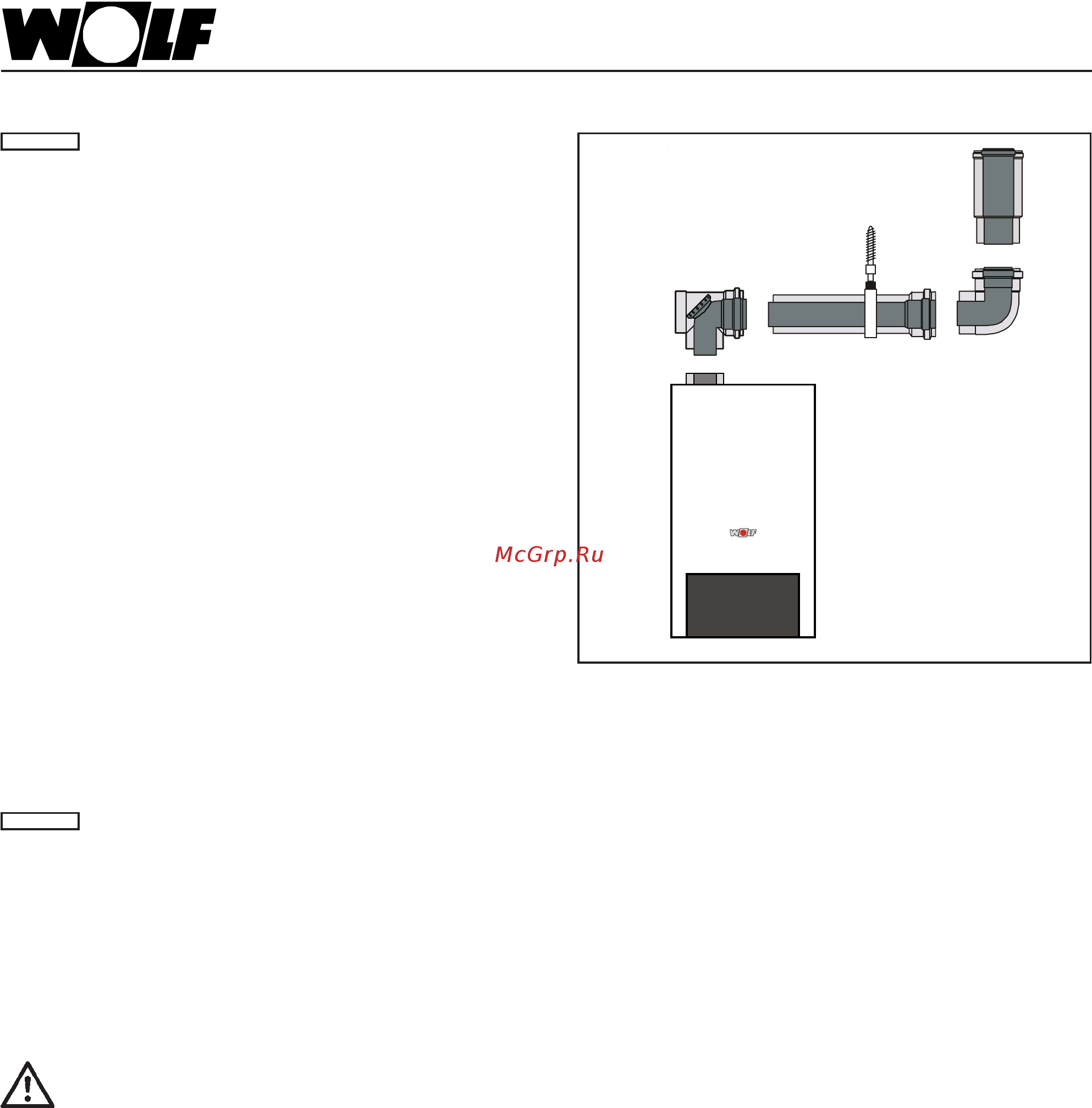

Рис.: Пример дымовой трубы с воздуховодом
и дымоходом („труба в трубе“)
Для проведения измерений
отходящих газов необходимо,
чтобы измерительные штуцеры
были легко доступны даже после
монтажа верхней части обшивки
котла.
При низких наружных температурах
возможно возникновении ситуации
когда водяной пар, содержащийся
в отходящих газах будет
конденсироваться на конце
дымовой трубе и как следствие
возможно ее обледенение. За счет
доп. мероприятий, например
монтажом снегоуловителя
необходимо предотвратить
возможность осыпания льда.
Для дымовых труб с воздухо-
водом и дымоходом "труба в
трубе" разрешается использовать
только фирменные элементы
дымовых труб Wolf.
Перед подключением дымовых
труб примите во внимание
указания по проектированию!
Перед подключением котла
рекомендуется дополнительно
проконсультироваться в местных
органах по техническому надзору
и газовой инспекции.
Внимание
Внимание
