Wolf CGB-50 [61/76] Указания по проектированию
![Wolf CGB-50 [61/76] Указания по проектированию](/views2/1307022/page61/bg3d.png)
61
2
2
4
3
2
2
6
15
UV
1
6
17
16
3
5
2
3
3
3
F 10A
AF
(9)
(8)
2
3
6
VF
14
11
6
13
10
20
7
M

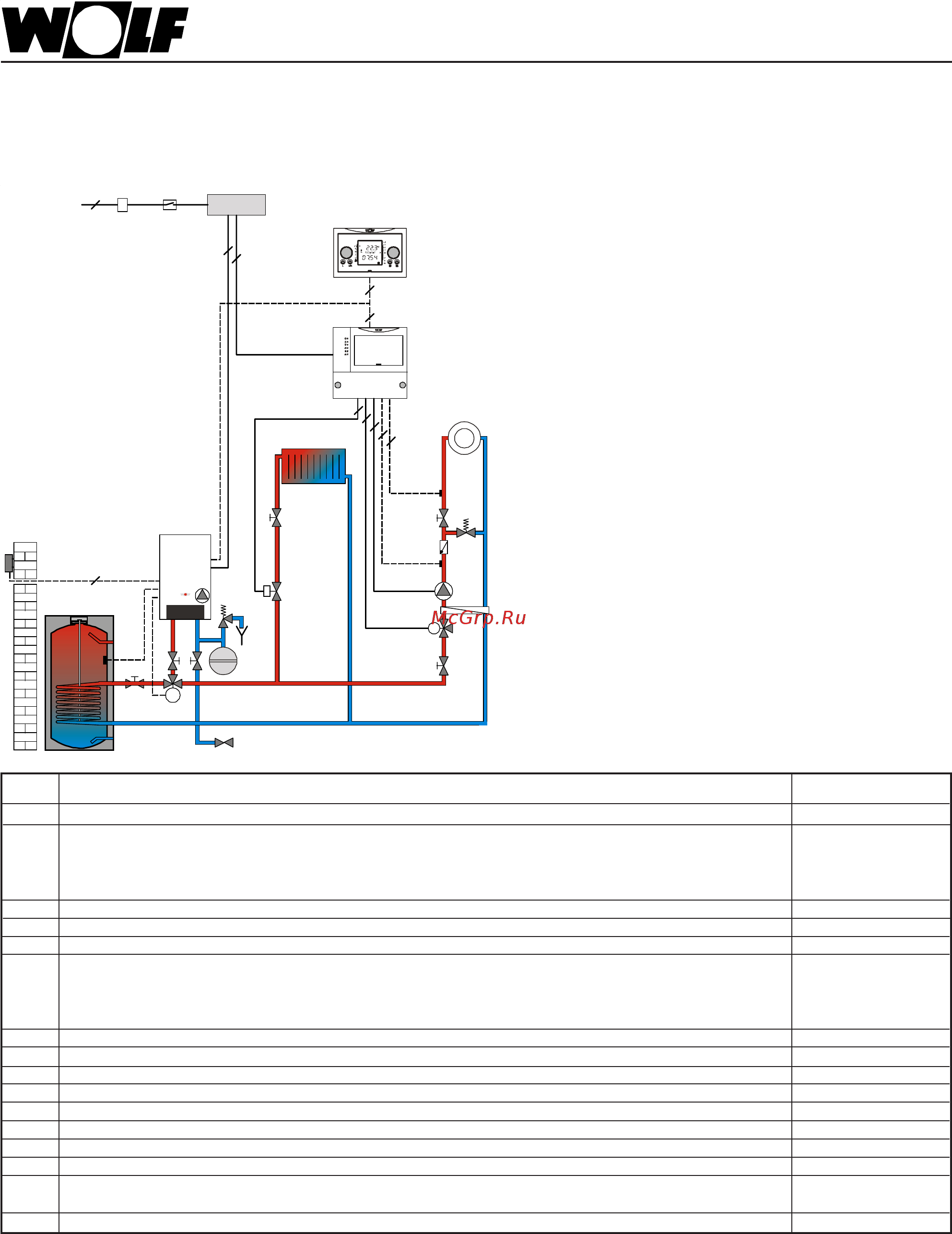

Пример системы отопления 4
1 смесительный контур, 1 контур радиаторов, 1 контур ГВС (загрузка бойлера через 3-ходовой вентиль),
разделение системы с помощью теплообменника
№ Обозначение № арт.
1 Комплект подключения к контуру отопления 20 70 375
2 Мембранный расширительный бак: 25 л. 24 00 450
35 л. 24 00 455
50 л. 24 00 458
80 л. 24 00 462
33-х ходовой вентиль для загрузки бойлера 1" AG 86 02 187
5 Кран для заполнения и слива воды
1
/
2
" и переходник 1" x
1
/
2
" 88 15 351
6 Дроссельные вентили *
73-х ходовой клапан MS DN 20 (< 45 кВт) kvs = 6,3 27 91 056
3-х ходовой клапан MS DN 25 (> 45 кВт) kvs = 12 27 91 057
Заглушки в зависимости от типа смесителя *
Привод смесителя 22 36 562
8 Модуль управления смесителем MM 27 44 293
9 Модуль BM 27 44 076
10 Насос отопительного контура *
11 Перепускной клапан до 40 кВт 24 00 420
13 Обратный клапан 20 11 228
14 Термостат ограничения температуры в контуре теплого пола 27 91 905
15 2-х ходовой клапан, 230 В (опция) *
16 Вертикальный бойлер SE или SEM см. прайс-лист
17 Электронный датчик температуры бойлера 27 99 054
удлинение кабеля 4 м 27 99 243
20 Теплообменник (для разделения системы)*
* обеспечивает заказчик
Указания по проектиров анию
Модуль управления смесителем MM
Указание: в одной системе
отопления макс. 7 модулей MM
Питание
230В~
Аварийный
выключатель
коллектор
Модуль
управления BM
CGB-35
CGB-50
шина Bus
(2-х жильный кабель)
Пример системы отопления 4
Котловой насос обеспечивает в отопительном и смесительном контуре необходимый расход воды. Через трехходовой вентиль
осуществляется загрузка бойлера. Устройство МM управляет температурой воды в подающей линии смесительного контура.
Расход воды: При расчете расхода воды учесть напор котла. При этом также должны быть учтены потери давления на
трехходовом клапане.
Теплый пол: За счет теплообменника за смесителем происходит гидравлическое разделение циркуляции в котловом контуре
от циркуляции в смесительном контуре. Необходимо выполнить расчет теплообменика с учетом конткретной системы
отопления.
Указание: Для систем отопления с большим объемом воды рекомендуется применять гидравлические разделители (см. примеры
систем 5-8), поскольку возможно приготовление ГВС в параллельном режиме. Кроме того предотвращается возможность
дополнительной подачи нагретой воды в систему отопления.
