9
CGB-35 / CGB-50

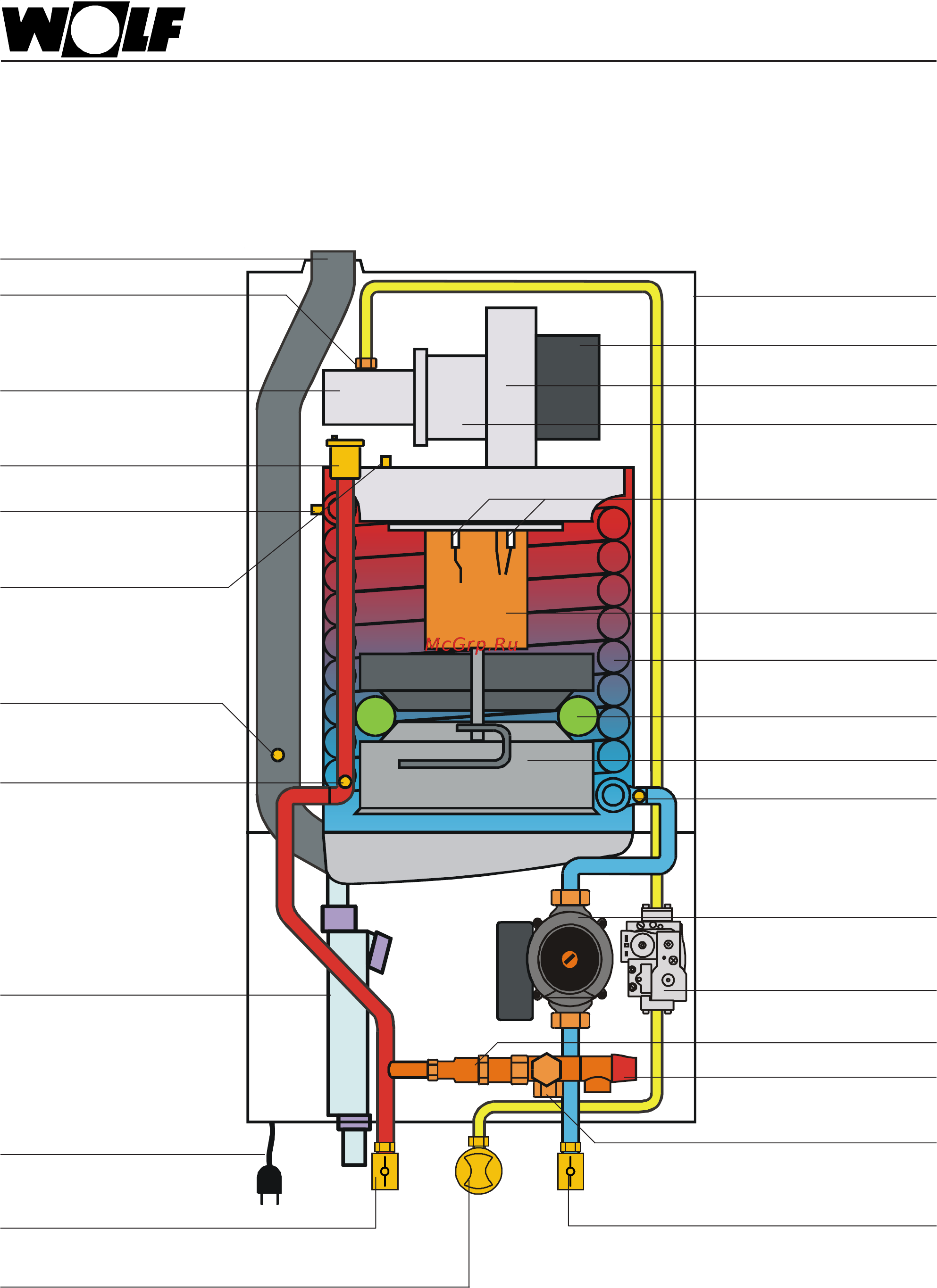

Конструкция
Воздушный клапан
Привод вентилятора
Вентилятор
Защитный ограничитель
темп. в подающей линии
Горелка
Теплообменник
сетевой воды
Газовый дроссель
Сифон для слива
конденсата
Комбинированный
газовый клапан
Подающая линия системы отопления
Подключение газа
Газо-воздушная
смесительная камера
Датчик температуры
отходящих газов
Корпус
Дымовая труба
Насос котлового контура
(модулируемый)
Перепускной клапан
Обратная линия системы отопления
Датчик температуры
обратной воды
Защитный ограничитель
темп. крышки камеры
сгорания
Промежуточный фланец
с обратным клапаном
Предохранит. клапан
штекерного типа
Подключение для
расширительного бака
Датчик температуры
в подающей линии
Электрод поджига
и датчик пламени
Сетевой кабель
Изоляция
Отражатель
