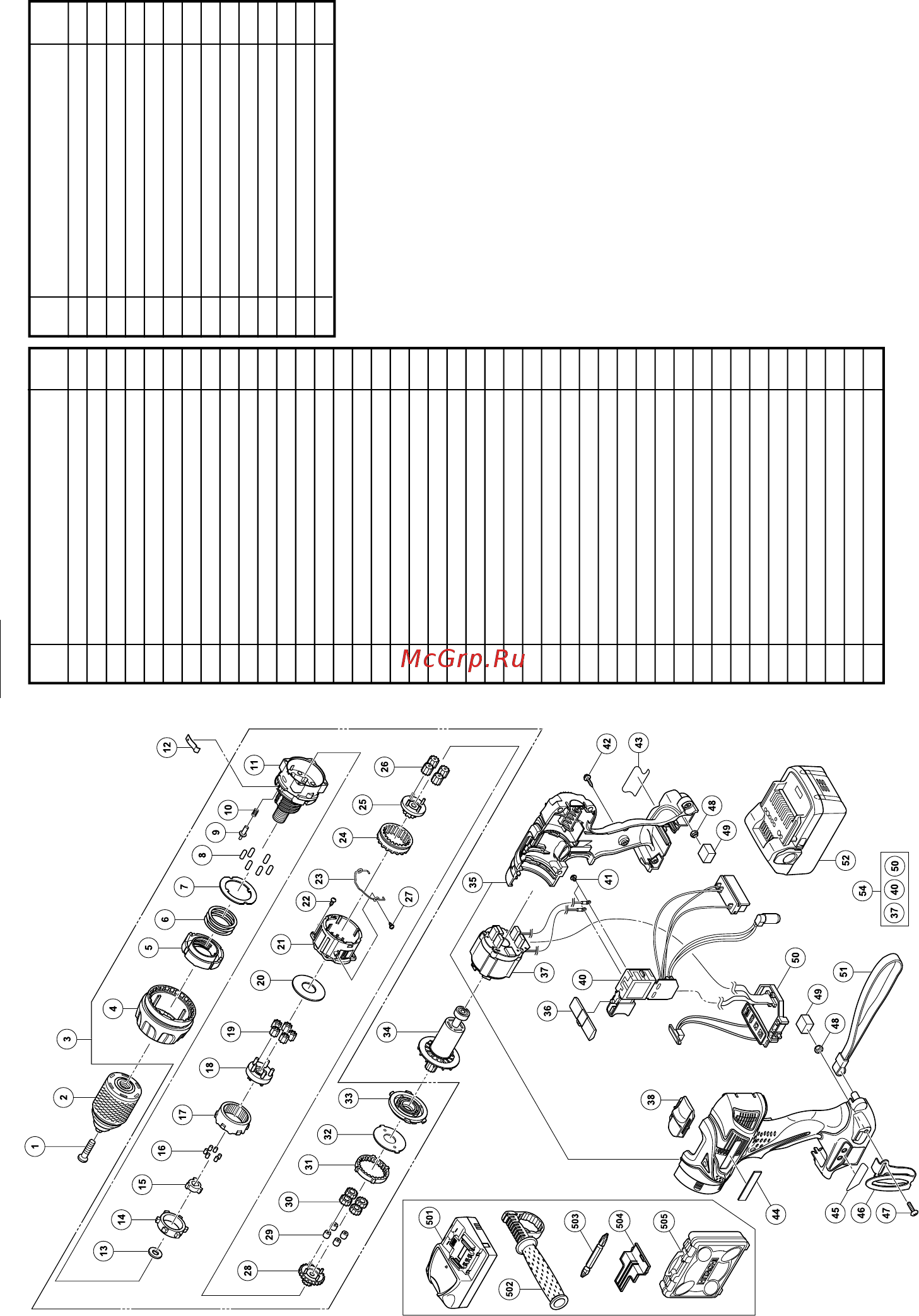

103
DS18DBL
Item
No.
Part Name Q’TY
1
SPECIAL SCREW (LEFT HAND) M6 × 23
1
2 KEYLESS CHUCK 13MM 1
3 GEAR BOX ASS'Y 1
4 FRONT CAP 1
5 NUT 1
6 SPRING 1
7 THRUST WASHER 1
8 PIN 6
9 STOPPER 2
10 STOPPER SPRING 2
11 FRONT CASE 1
12 CLICK SPRING 1
13 WASHER (A) 1
14 LOCK RING (A) 1
15 LOCK CAM 1
16 NEEDLE ROLLER 6
17 RING GEAR 1
18 CARRIER 1
19 PLANET GEAR (C) 5
20 WASHER (A) 1
21 REAR CASE 1
22 TAPPING SCREW D3
×
12 4
23 SHIFT ARM 1
24 SLIDE RING GEAR 1
25 PINION (C) 1
26 PLANET GEAR (B) 4
27 TAPPING SCREW D2 2
28 PINION (B) 1
29 NEEDLE BEARING 4
30 PLANET GEAR (A) 4
31 FIRST RING GEAR 1
32 WASHER (B) 1
33 MOTOR SPACER 1
34 ROTOR PINION 1
35 HOUSING (A) (B) SET 1
36 PUSH BUTTON 1
37 STATOR FET PCB 1
38 SHIFT KNOB 1
40 DC SPEED CONTROL SWITCH 1
41
MACHINE SCREW (W/SP. WASHER) M3 × 5
2
42
TAPPING SCREW (W/FLANGE) D3 × 16
9
43 NAME PLATE 1
44 HITACHI PLATE 1
Item
No.
Part Name Q’TY
45 PANEL SHEET (B) 1
46 HOOK (A) 1
47 TRUSS HD. SCREW M4 1
48 LOCK NUT M4 2
49 PACKING 2
50 CONTROLLER 1
51 STRAP 1
52 BATTERY BSL1830 1
54 WIRING ASS'Y 1
501 CHARGER UC18YRSL 1
502 SIDE HANDLE 1
503 PLUS DRIVER BIT (C) 1
504 BATTERY COVER 1
505 CASE 1
