21
Polski

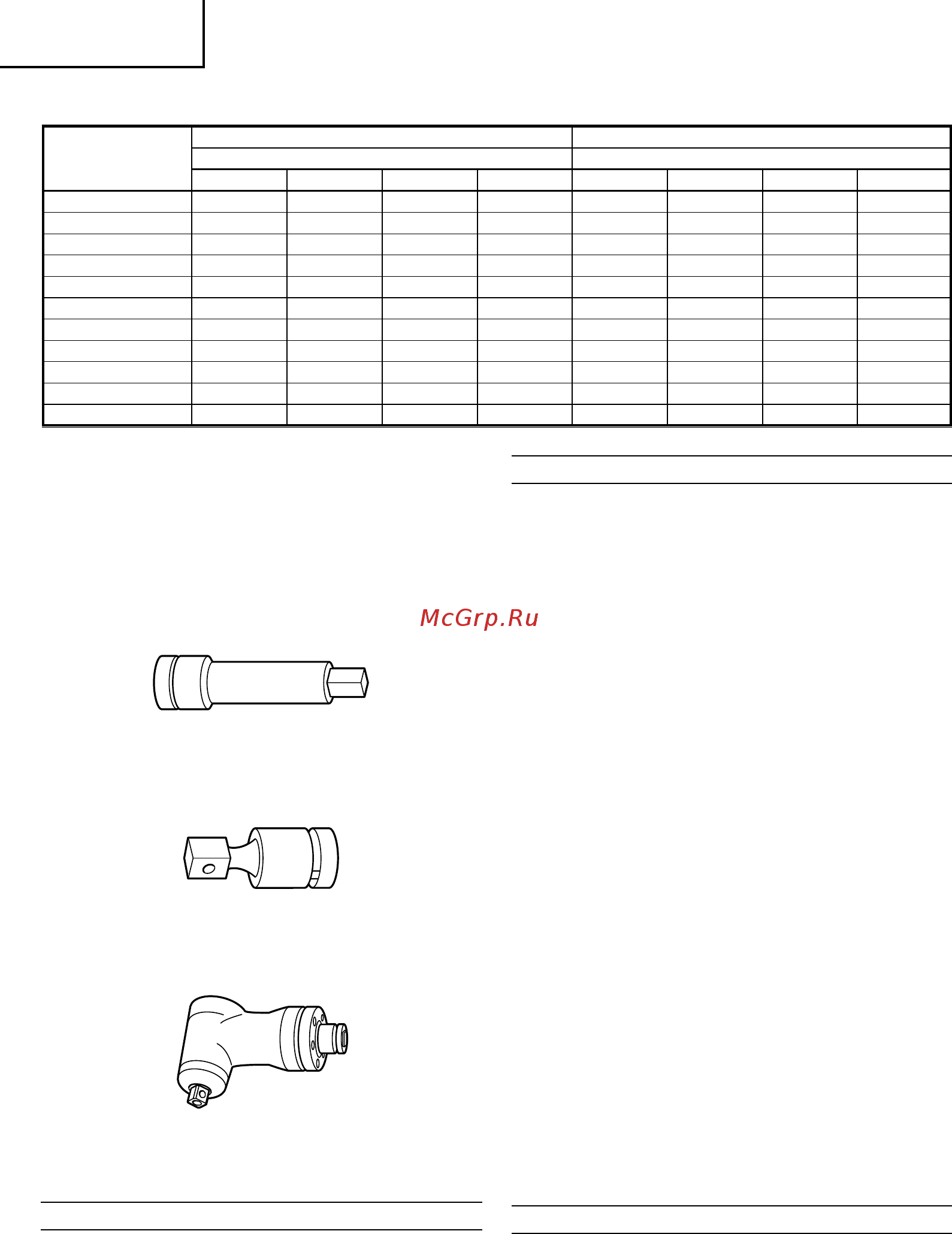

2. Pręt przedłużający
Pręt przedłużający przeznaczony jest do użycia w
przypadku, kiedy jest bardzo mało miejsca i zwykłe
gniazdo nie może dosięgnąć śruby.
UWAGA
Jeżeli używany jest pręt przedłużający, moment
obrotowy dokręcania jest nieco mniejszy w porównaniu
ze zwykłym gniazdem. Dlatego urządzenie musi
pracować nieco dłużej, aby osiągnąć taki sam moment
obrotowy.
3. Złącze uniwersalne
Złącze uniwersalne może zostać użyte do nakrętek, dla
których istnieje kąt pomiędzy gniazdem a kluczem lub
w przypadku, kiedy jest bardzo mało miejsca.
4. Złącze kątowe (Model EW-14R)
Powinno być używane przy dokręcaniu nakrętki lub
śruby pod kątem prostym.
Wyposażenie dodatkowe może ulec zmianie bez
uprzedzenia.
ZASTOSOWANIE
䡬 Dokręcanie i odkręcanie różnych rodzajów śrub i
nakrętek.
Gniazdo zwykłe Gniazdo zwykłe
Nazwa gniazda Wymiary (mm) Wymiary (mm)
SDE LSD EL
Gniazdo sześciokątne
12 12 20 34 52
13 13 21,5 34 52
14 14 25 24 40 14 22 34 52
17 17 28 15 32 17 25 34 52
19 19 28 17 34 19 28 34 52
21 21 32 19 36 21 31 34 52
22 22 35 24 40 22 32,5 34 52
23 23 36 25 40 23 33 34 52
24 24 38 25 40 24 34 34 52
26 26 38 25 40 26 38 57 75
27 27 42 24 50 27 40 57 75
PRZED ROZPOCZĘCIEM PRACY
1. Żródło mocy
Upewnij się, że żródło mocy jest zgodne z wymogami
mocy zaznaczonymi przy nazwie produktu.
2. Przełącznik
Upewnij się, że przełącznik jest wyłączony (pozycja
OFF). Jeśli wtyczka jest włączona do prądu podczas
gdy przełącznik jest włączony (pozycja ON), narzędzie
zacznie działać natychmiast, co może spowodować
poważny wypadek.
3. Przedłużacz
Kiedy miejsce pracy znajduje się daleko od żródła
prądu, użyj przedłużacza o wystarczającym przekroju.
Przedłużacz powinien być tak krótki jak tylko jest to
możliwe.
4. Mocowanie uchwytu bocznego
Położenie uchwytu bocznego przymocowanego do
obudowy może zostać zmienione - w tym celu należy
odkręcić uchwyt. (odkręcić śrubę po prawej stronie).
Ustawić uchwyt w położeniu właściwym dla
wykonywanej pracy i zamocować go, mocno dokręcając
śrubę.
5. Montowanie gniazda
(1) Typu kołkowego lub pierścieniowego (Rys. 1)
Wybrać gniazdo odpowiednie dla śruby, która ma zostać
dokręcona lub odkręcona. Włożyć gniazdo do kowadełka
klucza, zabezpieczyć sworzniem i pierścieniem
uszczelniającym. W celu zdemontowania gniazda
wykonać powyższe czynności w odwrotnej kolejności.
(2) Rodzaj trzpienia (Rys. 2)
Dopasować trzpień znajdujący się w kwadratowym
elemencie kowadełka do otworu gniazda
sześciokątnego. Docisnąć trzpień i zamontować gniazdo
sześciokątne na kowadełku. Sprawdzić, czy trzpień
całkowicie wszedł w otwór. W celu zdemontowania
gniazda wykonać powyższe czynności w odwrotnej
kolejności.
JAK UŻYWAĆ
1. Sprawdzenie kierunku obrotów
Wkrętak obraca się w kierunku zgodnym z ruchem
wskazówek zegara (patrząc od tyłu), kiedy wciśnięty
zostanie przycisk po stronie oznaczonej R.
Tabela 1 B=12,7mm
04Pol_WR14VB_EE 12/4/08, 11:5321
