31
Čeština

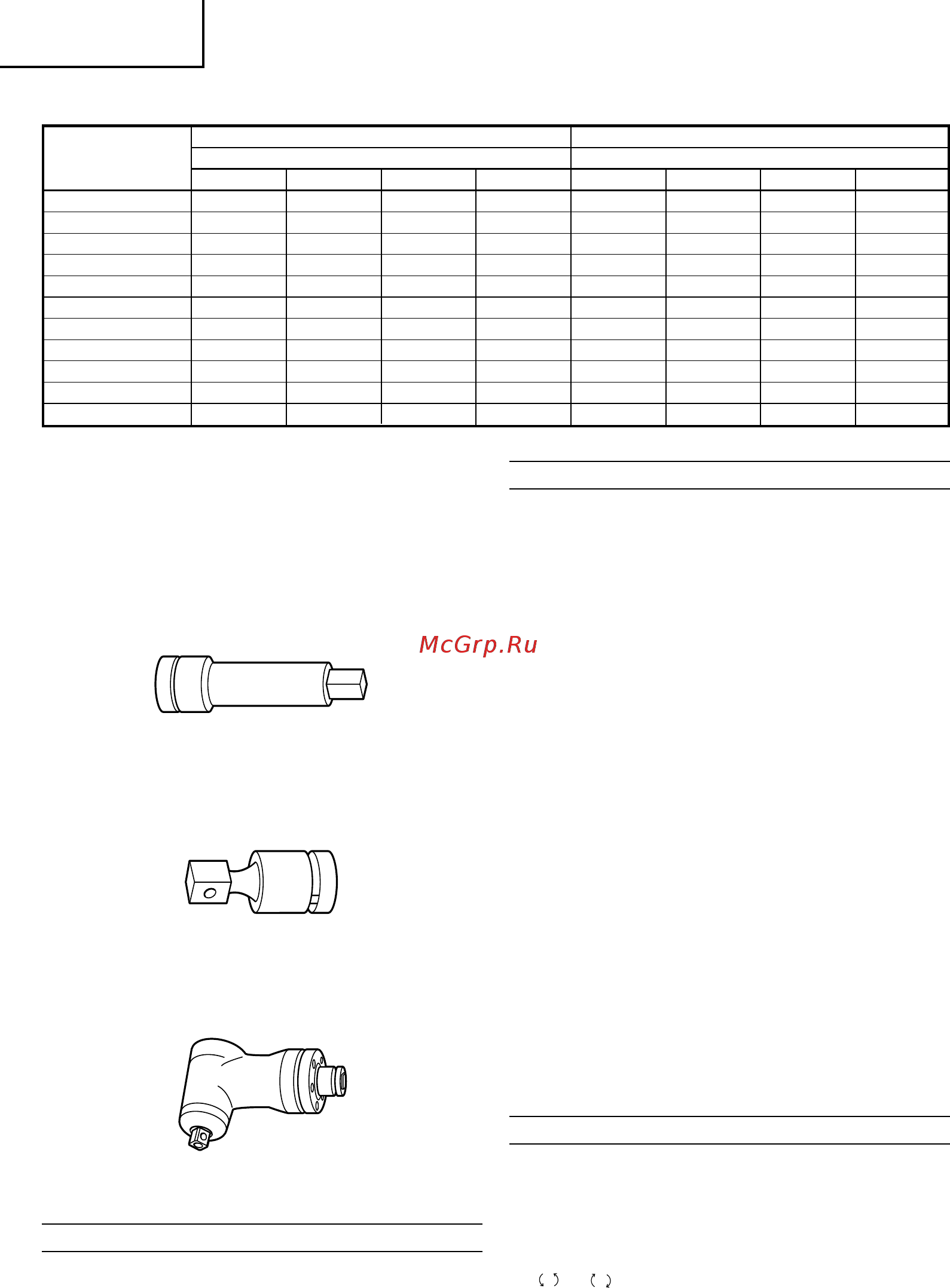

2. Výsuvná tyč
Použití výsuvné tyče je výhodné při práci ve velmi
omezených prostorech nebo tehdy, jestliže objímka
nedosáhne ke šroubu, který má být utažen.
POZOR
Při použití výsuvné tyče je utahovací moment nepatrně
nižší ve srovnání s použitím běžné objímky.
Proto je třeba pro dosažení stejného momentu nechat
nářadí v chodu poněkud déle.
3. Univerzální kloub
Použití univerzálního kloubu je výhodné při rázovém
utahování matic tehdy, jestliže mezi objímkou a klíčem
vznikne určitý úhel, nebo při práci ve velmi úzkém
prostoru.
4. Přídavné zařízení pro práci v nedostupných místech
(Model EW-14R)
Používejte toto přídavné zařízení pouze tehdy, když je
nástroj aplikován na matici nebo šroub pod pravým
úhlem.
Další příslušenství podléhá změnám bez předchozího
upozornění.
POUŽITÍ
䡬 Dotahování a povolování různých druhů šroubů a matic.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamžitě
pracovat, a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
4. Upevnění boční rukojeti
Polohu boční rukojeti namontované ke skříni kladiva
lze změnit vyšroubováním rukojeti. (Šroub s pravým
závitem) Otočte rukoje do polohy požadované pro
práci a rukoje pevně dotáhněte.
5. Montáž nástrčné hlavice
(1) Kolík, typ s O kroužkem (Obr. 1)
Zvolte nástrčnou hlavici vhodnou pro dotažení nebo
uvolnění šroubu. Vložte nástrčnou hlavici na kovadlinu
utahováku a zajistěte ji kolíkem a kroužkem. Při
demontáži postupujte v opačném pořadí.
(2) Typ se západkovým čepem (Obr. 2)
Srovnejte západkový čep, umístěný ve čtvercovém
úseku pevné části, do souosé polohy s otvorem v
šestihranné objímce. Pak potlačte západkový čep a
namontujte šestihrannou objímku na pevnou část.
Zkontrolujte, že je západkový čep zcela zasunutý v
otvoru. Při demontáži objímky postupujte v obráceném
pořadí.
POUŽITÍ
1. Zkontrolujte směr otáčení
Nástrčná hlavice se po stisknutí strany R tlačítka otáčí
ve směru chodu hodinových ručiček (při pohledu ze
zadní strany).
Strana L tlačítka slouží pro rotaci nástrčné hlavice proti
směru chodu hodinových ručiček (Viz Obr. 4). (Značky
L
a
R
jsou uvedeny na tělese.)
POZOR
Tlačítko nelze při otáčení rázového klíče zapnout. Aby
bylo možné zapnout tlačítko, zastavte rázový klíč, pak
tlačítko nasate.
Označení
Běžná nástrčná hlavice Dlouhá nástrčná hlavice
nástrčných hlavic
Rozměr (mm) Rozměr (mm)
SDELSDEL
Šestihranná nástrčná hlavice
12 12 20 34 52
13 13 21,5 34 52
14 14 25 24 40 14 22 34 52
17 17 28 15 32 17 25 34 52
19 19 28 17 34 19 28 34 52
21 21 32 19 36 21 31 34 52
22 22 35 24 40 22 32,5 34 52
23 23 36 25 40 23 33 34 52
24 24 38 25 40 24 34 34 52
26 26 38 25 40 26 38 57 75
27 27 42 24 50 27 40 57 75
Tabulka 1 B=12,7mm
06Cze_WR14VB_EE 12/4/08, 11:5331
