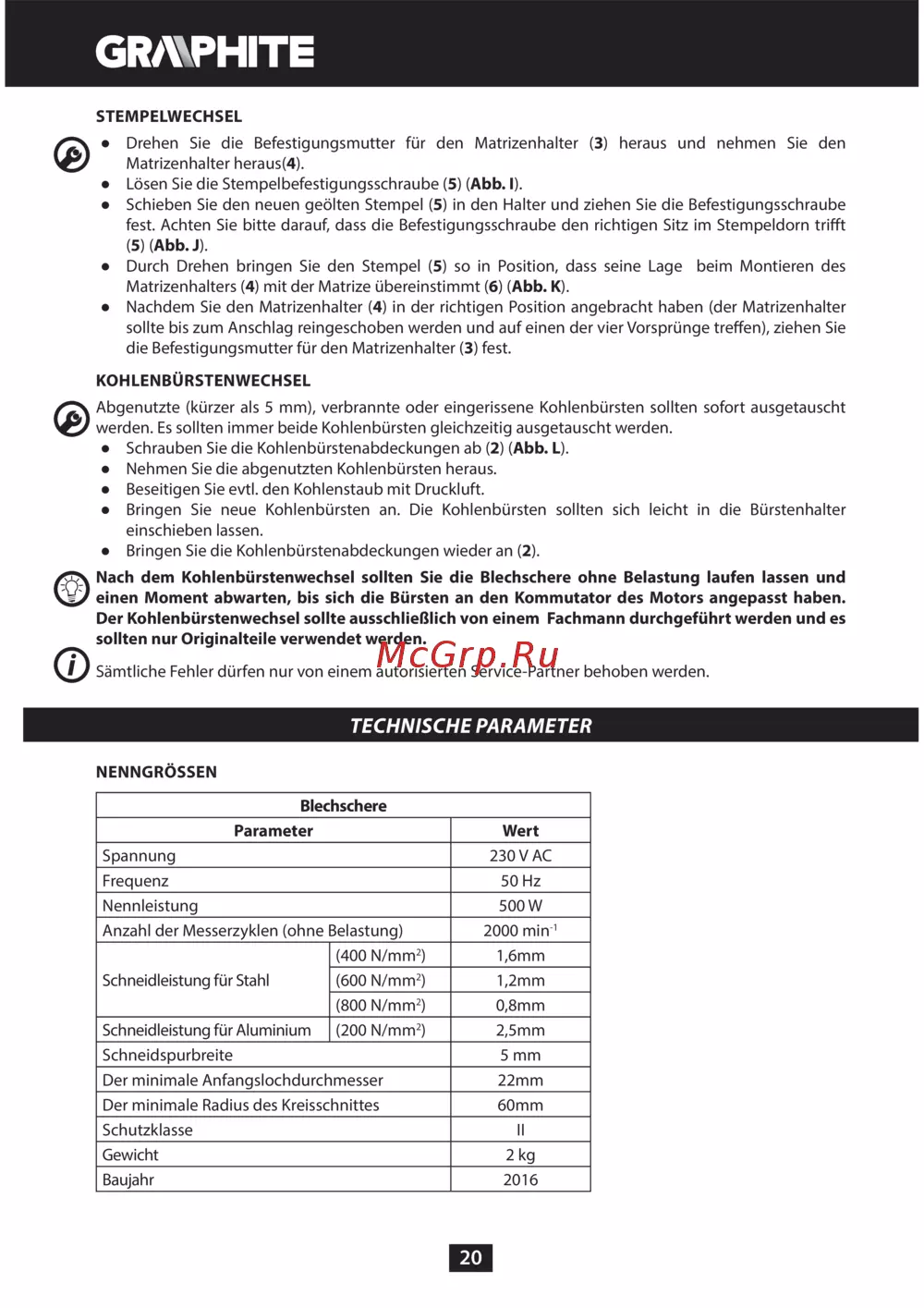

20
STEMPELWECHSEL
Ɣ Drehen Sie die Befestigungsmutter für den Matrizenhalter (3) heraus und nehmen Sie den
Matrizenhalter heraus(4).
Ɣ Lösen Sie die Stempelbefestigungsschraube (5) (Abb. I).
Ɣ Schieben Sie den neuen geölten Stempel (5) in den Halter und ziehen Sie die Befestigungsschraube
fest. Achten Sie bitte darauf, dass die Befestigungsschraube den richtigen Sitz im Stempeldorn trit
(5) (Abb. J).
Ɣ Durch Drehen bringen Sie den Stempel (5) so in Position, dass seine Lage beim Montieren des
Matrizenhalters (4) mit der Matrize übereinstimmt (6) (Abb. K).
Ɣ Nachdem Sie den Matrizenhalter (4) in der richtigen Position angebracht haben (der Matrizenhalter
sollte bis zum Anschlag reingeschoben werden und auf einen der vier Vorsprünge treen), ziehen Sie
die Befestigungsmutter für den Matrizenhalter (3) fest.
KOHLENBÜRSTENWECHSEL
Abgenutzte (kürzer als 5 mm), verbrannte oder eingerissene Kohlenbürsten sollten sofort ausgetauscht
werden. Es sollten immer beide Kohlenbürsten gleichzeitig ausgetauscht werden.
Ɣ Schrauben Sie die Kohlenbürstenabdeckungen ab (2) (Abb. L).
Ɣ Nehmen Sie die abgenutzten Kohlenbürsten heraus.
Ɣ Beseitigen Sie evtl. den Kohlenstaub mit Druckluft.
Ɣ Bringen Sie neue Kohlenbürsten an. Die Kohlenbürsten sollten sich leicht in die Bürstenhalter
einschieben lassen.
Ɣ Bringen Sie die Kohlenbürstenabdeckungen wieder an (2).
Nach dem Kohlenbürstenwechsel sollten Sie die Blechschere ohne Belastung laufen lassen und
einen Moment abwarten, bis sich die Bürsten an den Kommutator des Motors angepasst haben.
Der Kohlenbürstenwechsel sollte ausschließlich von einem Fachmann durchgeführt werden und es
sollten nur Originalteile verwendet werden.
Sämtliche Fehler dürfen nur von einem autorisierten Service-Partner behoben werden.
TECHNISCHE PARAMETER
NENNGRÖSSEN
Blechschere
Parameter Wert
Spannung 230 V AC
Frequenz 50 Hz
Nennleistung 500 W
Anzahl der Messerzyklen (ohne Belastung) 2000 min
-1
Schneidleistung für Stahl
(400 N/mm
2
) 1,6mm
(600 N/mm
2
) 1,2mm
(800 N/mm
2
) 0,8mm
Schneidleistung für Aluminium (200 N/mm
2
) 2,5mm
Schneidspurbreite 5 mm
Der minimale Anfangslochdurchmesser 22mm
Der minimale Radius des Kreisschnittes 60mm
Schutzklasse II
Gewicht 2 kg
Baujahr 2016
