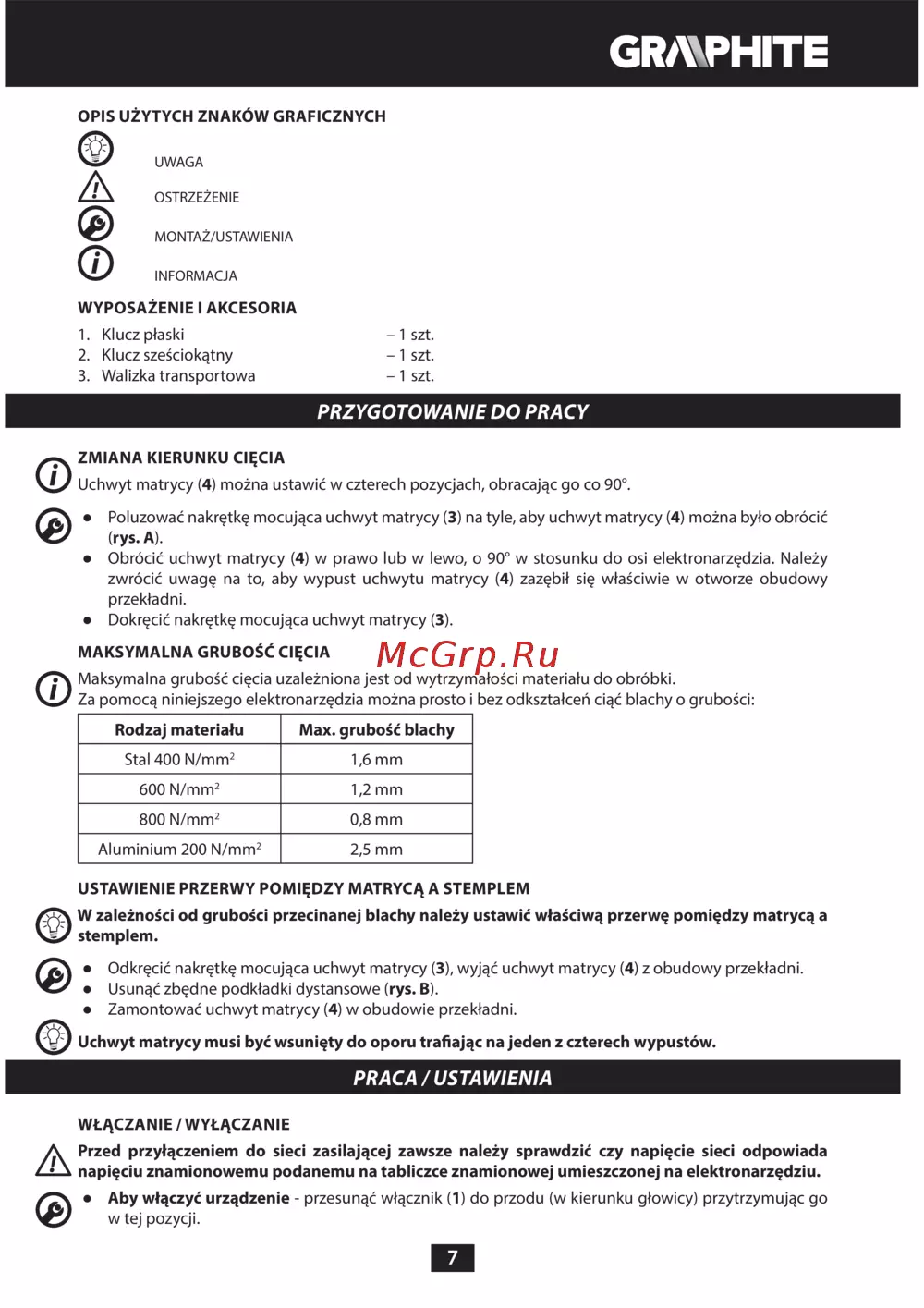

7
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Klucz płaski – 1 szt.
2. Klucz sześciokątny – 1 szt.
3. Walizka transportowa – 1 szt.
PRZYGOTOWANIE DO PRACY
ZMIANA KIERUNKU CIĘCIA
Uchwyt matrycy (4) można ustawić w czterech pozycjach, obracając go co 90°.
Ɣ Poluzować nakrętkę mocująca uchwyt matrycy (3) na tyle, aby uchwyt matrycy (4) można było obrócić
(rys. A).
Ɣ Obrócić uchwyt matrycy (4) w prawo lub w lewo, o 90° w stosunku do osi elektronarzędzia. Należy
zwrócić uwagę na to, aby wypust uchwytu matrycy (4) zazębił się właściwie w otworze obudowy
przekładni.
Ɣ Dokręcić nakrętkę mocująca uchwyt matrycy (3).
MAKSYMALNA GRUBOŚĆ CIĘCIA
Maksymalna grubość cięcia uzależniona jest od wytrzymałości materiału do obróbki.
Za pomocą niniejszego elektronarzędzia można prosto i bez odkształceń ciąć blachy o grubości:
Rodzaj materiału Max. grubość blachy
Stal 400 N/mm
2
1,6 mm
600 N/mm
2
1,2 mm
800 N/mm
2
0,8 mm
Aluminium 200 N/mm
2
2,5 mm
USTAWIENIE PRZERWY POMIĘDZY MATRYCĄ A STEMPLEM
W zależności od grubości przecinanej blachy należy ustawić właściwą przerwę pomiędzy matrycą a
stemplem.
Ɣ Odkręcić nakrętkę mocująca uchwyt matrycy (3), wyjąć uchwyt matrycy (4) z obudowy przekładni.
Ɣ Usunąć zbędne podkładki dystansowe (rys. B).
Ɣ Zamontować uchwyt matrycy (4) w obudowie przekładni.
Uchwyt matrycy musi być wsunięty do oporu traając na jeden z czterech wypustów.
PRACA / USTAWIENIA
WŁĄCZANIE / WYŁĄCZANIE
Przed przyłączeniem do sieci zasilającej zawsze należy sprawdzić czy napięcie sieci odpowiada
napięciu znamionowemu podanemu na tabliczce znamionowej umieszczonej na elektronarzędziu.
Ɣ Aby włączyć urządzenie - przesunąć włącznik (1) do przodu (w kierunku głowicy) przytrzymując go
w tej pozycji.
