Buderus Logamax U 022-24 [10/44] Монтаж 3
![Buderus Logamax U 022-24 [10/44] Монтаж 3](/views2/1422197/page10/bga.png)
10
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Монтаж3
Оставляем за собой право на изменения!
• Прибор монтировать исключительно
посредством монтажной присоединительной
плиты, предназначенной для горизонтальной
соединительной арматуры (исключение:
использование комплекта для
переоборудования в целях подключения к
имеющейся вертикальной соединительной
арматуре)

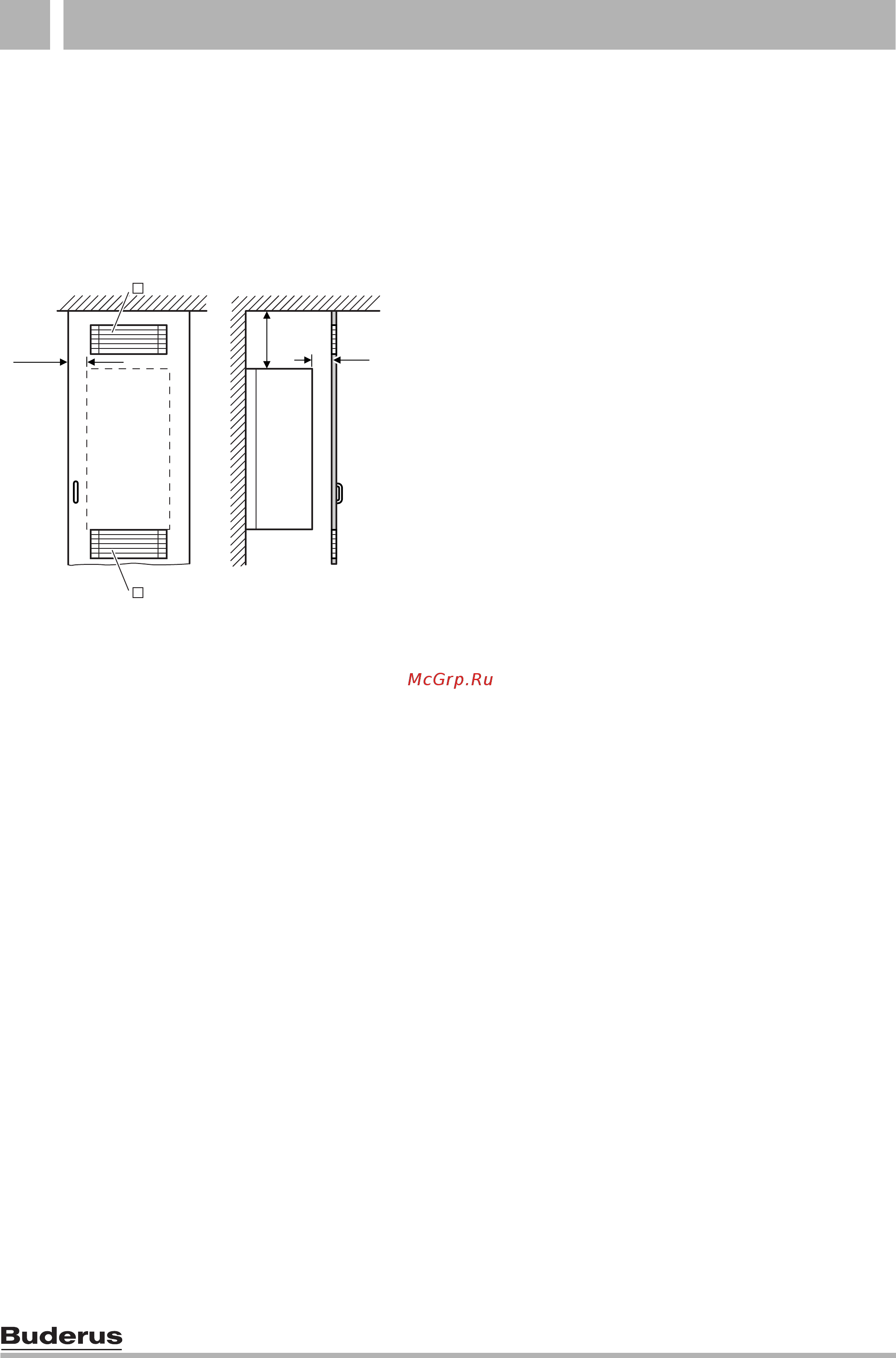

Рис 4 Вентиляционные отверстия при установке
в шкафу
3.2 Выбор места для монтажа
Требования к помещению для монтажа
К установкам до 50 кВт применяются Технические
правила по монтажу систем газоснабжения
Немецкого объединения специалистов отрасли
водо- и газоснабжения (DVGW-TRGI), к приборам,
работающим на сжиженном газе – Технические
директивы для работающих на сжиженном газе
установок (TRF) в соответствующей последней
редакции.
B Соблюдать местные предписания.
B Соблюдать минимальные установочные
размеры, приведенные в инструкциях по
монтажу газоотводной арматуры.
Воздух для горения
Чтобы предотвратить коррозию, воздух для
горения не должен содержать агрессивных
веществ.
К способствующим коррозии веществам относятся
галогенуглеводороды, содержащие соединения
хлора или фтора. Они могут содержаться,
например, в растворителях, красителях, клеях,
аэрозольных распылителях и бытовых чистящих
средствах.
Температура поверхностей
Макс. температура поверхностей прибора не
превышает 85°C. Поэтому согласно техническим
правилам TRGI и техническим директивам TRF
особые меры защиты, предусмотренные для
воспламеняющихся строительных материалов и
встроенной мебели, не требуются. В местных
предписаниях могут содержаться иные требования.
Установки на сжиженном газе ниже уровня
поверхности земли
Прибор нельзя устанавливать в комнатах и
помещениях ниже уровня поверхности земли.
Допускается монтаж в подвальных помещениях,
которые с одной стороны расположены ниже
уровня поверхности земли, а с противоположной
стороны – выше него.
≥75
≥550
6 720 610 357-05.10
≥100
≥1400cm
2
≥600cm
2
