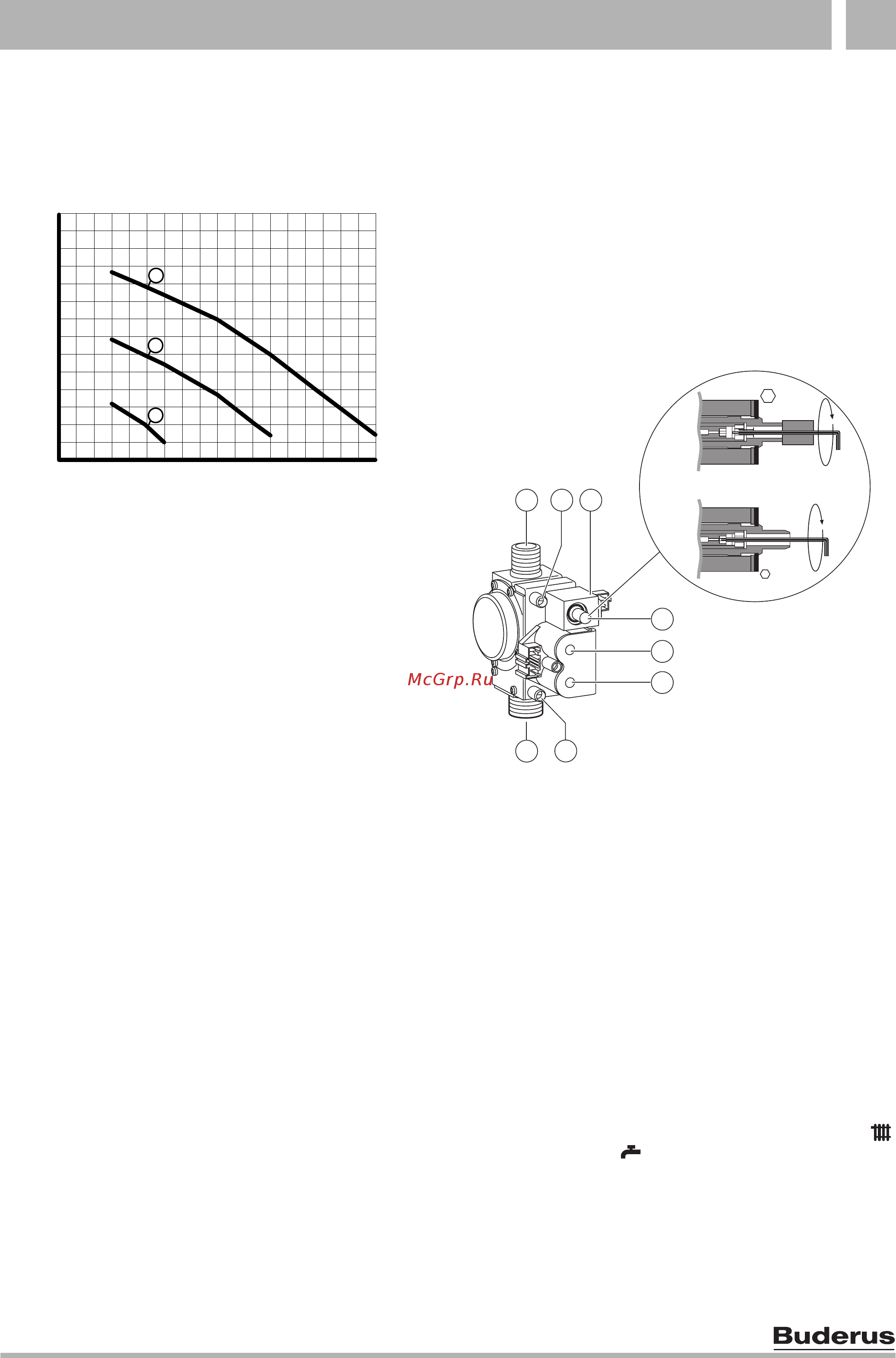

19
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Ввод в эксплуатацию 5
Оставляем за собой право на изменения!
5.5 Выбор характеристической
кривой отопительного насоса
B Переключить скорость вращения отопительного
насоса на клеммной коробке насоса.
Рис 22
A Характеристическая кривая для положения
переключателя 1
B Характеристическая кривая для положения
переключателя 2
C Характеристическая кривая для положения
переключателя 3
H Остаточный напор
Q Расход оборотной воды
5.6 Проверка давления в форсунке
B Выключить прибор при помощи главного
выключателя.
B Закрыть газовый кран.
B Снять кожух (см. главу 7.2).
B В целях обеспечения доступа к клапану сброса
давления установить распределительную
коробку в положение сервисного обслуживания
(см. главу 7.2).
B Чтобы измерить давление в форсунке,
подключить манометр в точке измерения (8) к
газовой арматуре.
Рис 23 Газовая арматура
1 Подсоединение горелки
2 Предохранительный магнитный клапан
3 Магнитный клапан для постоянной регулировки 2
4 Магнитный клапан для постоянной регулировки 1
5 Подключение газопровода
6 Винт регулировки максимального/минимального
давления
7 Патрубок для измерения давления газа на входе
8 Измерительный патрубок для измерения давления в
форсунке
B Ослабить винты для крепления крышки
распределительной коробки и снять крышку.
B Открыть все вентили радиаторов.
B Проверить давление в отопительном контуре по
манометру: Значение давления должно
находиться в диапазоне от 1 до 2 бар.
B Повернуть регулятор температуры отопления
и горячей воды до максимального положения
и настроить таймер/регулятор температуры
помещения на режим непрерывной работы.
C
(bar)
0
200 400
600
800 1000
1200 1400
18001600
0,1
0,2
0,3
0,4
0,5
0,6
Q
(l/h)
0,7
H
A
B
6 720 610 356-28.1O
6
3
4
1
5
8
7
2
6 720 611 347-24.2J
3 mm
2 mm
+
+
1.
min
2.
max
