22
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Ввод в эксплуатацию5
Оставляем за собой право на изменения!
5.6.4 Возврат к стандартному режиму работы
B Установить переключатель режимов работы на
нормально (рис. 24).
Индикатор неисправностей перестает мигать.
B Выключить прибор при помощи главного
выключателя и затем вновь включить его, чтобы
восстановить начальные настройки системы
управления.
B Вновь монтировать крышку распределительной
коробки.
5.7 Проверка функционирования
прибора

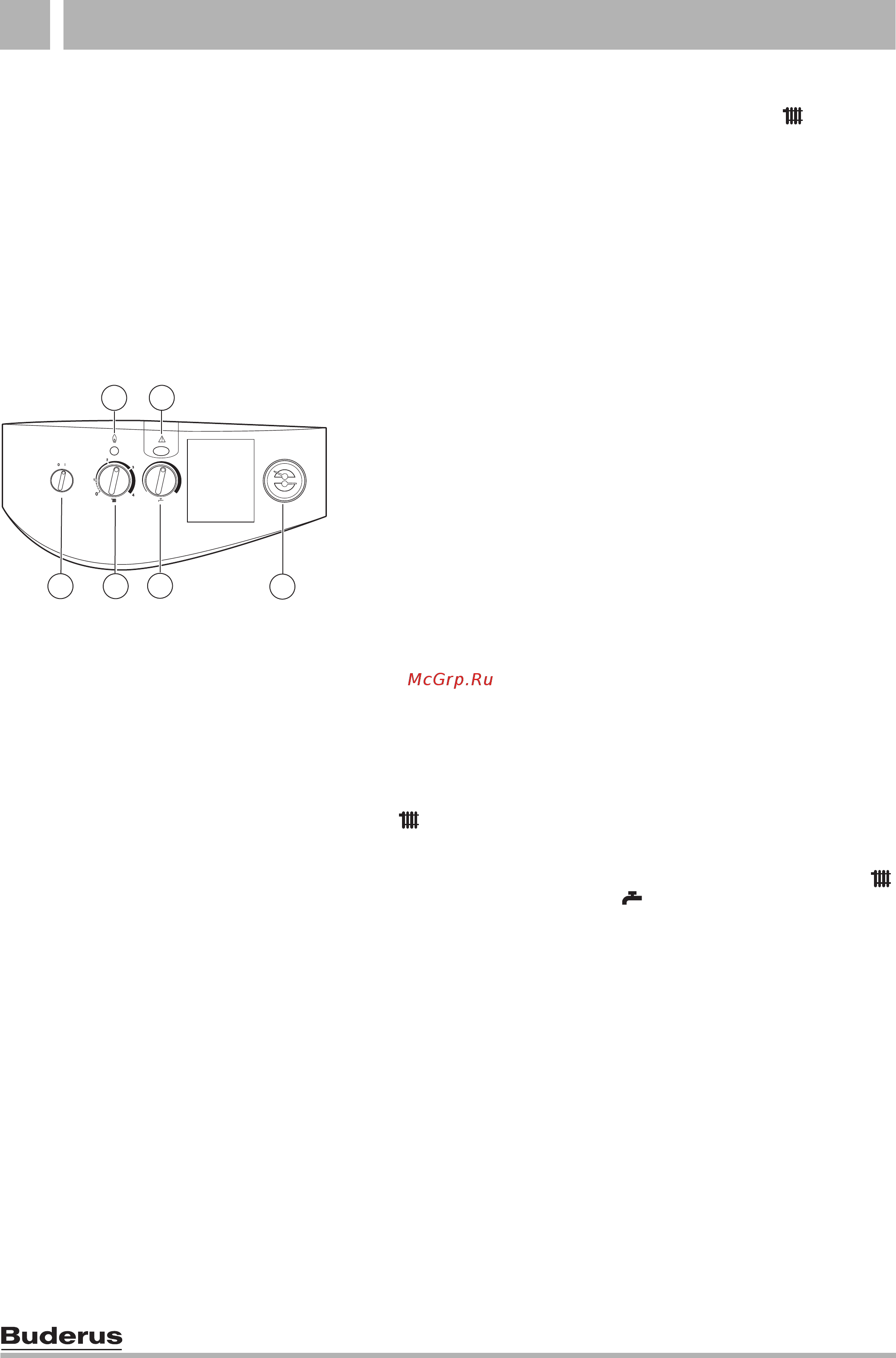

Рис 26 Панель управления
1 Индикатор неисправностей и кнопка сброса сигнала о
неисправности
2 Контрольная лампочка горелки ВКЛ.
3 Главный выключатель
4 Регулятор температуры отопления
5 Регулятор температуры горячей воды
6 Манометр для измерения давления в системе/термометр
Режим нагрева воды
B Повернуть регулятор температуры отопления
влево до упора.
Режим отопления отключен.
B Открыть расположенную вблизи прибора точку
отбора горячей воды.
Горелка зажигается, и давление в форсунке
повышается до максимального значения в
соответствии с типом прибора и видом
используемого газа.
B Медленно закрывать точку отбора и при этом
проверять, снижается ли давление в форсунке.
B Полностью закрыть точку отбора и при этом
проверить, погасла ли горелка.
Режим отопления
B Открыть все вентили радиаторов.
B Проверить давление в отопительном контуре по
манометру: Значение давления должно
находиться в диапазоне от 1 до 2 бар.
B Установить таймер (если встроен) на режим
непрерывной работы.
B Установить регулятор температуры помещения и
регулятор температуры отопления на
максимальную температуру.
Горелка загорается, и прибор регулирует ее
мощность с минимального до максимального
значения в течение периода регулировки,
равного примерно 3 минутам.
B Проверить равномерный нагрев всех
радиаторов.
B Закрыть все вентили радиаторов и при этом
проследить за тем, как падает давление в
форсунке.
B Вновь открыть все вентили радиаторов и при
этом проследить, как вновь повышается
давление в форсунке.
B Настроить регулятор температуры помещения на
минимальное значение и при этом убедиться, что
горелка погасла.
B Вновь настроить регулятор температуры
помещения на максимальное значение. Горелка
должна вновь зажечься и начать работать в
стандартной последовательности.
Контроль пламени
B Закрыть газовый кран.
Горелка гаснет. При этом пусковой электрод
продолжает производить искры зажигания, и
происходит блокировочное отключение прибора.
B Приблизительно через одну минуту открыть
сервисный газовый кран.
B Нажать кнопку сброса сигнала о неисправности и
проследить, как горелка вновь зажигается и
начинает работать в стандартной
последовательности.
Комбинированный режим нагрева воды и
отопления
B Настроить регулятор температуры отопления
и горячей воды на максимальную
температуру.
B Открыть газовый кран и включить прибор при
помощи главного выключателя.
Горелка зажигается, и происходит подача тепла
на установку.
B Открыть точку отбора горячей воды и при этом
проследить, вытекает ли в течение короткого
периода времени горячая вода.
B Закрыть точку отбора воды.
Прибор вновь переключается в режим отопления
и автоматически адаптируется к температуре
отопления, необходимой для установки.
3 4
5
6
6 720 611 744-28.1J
2
1
