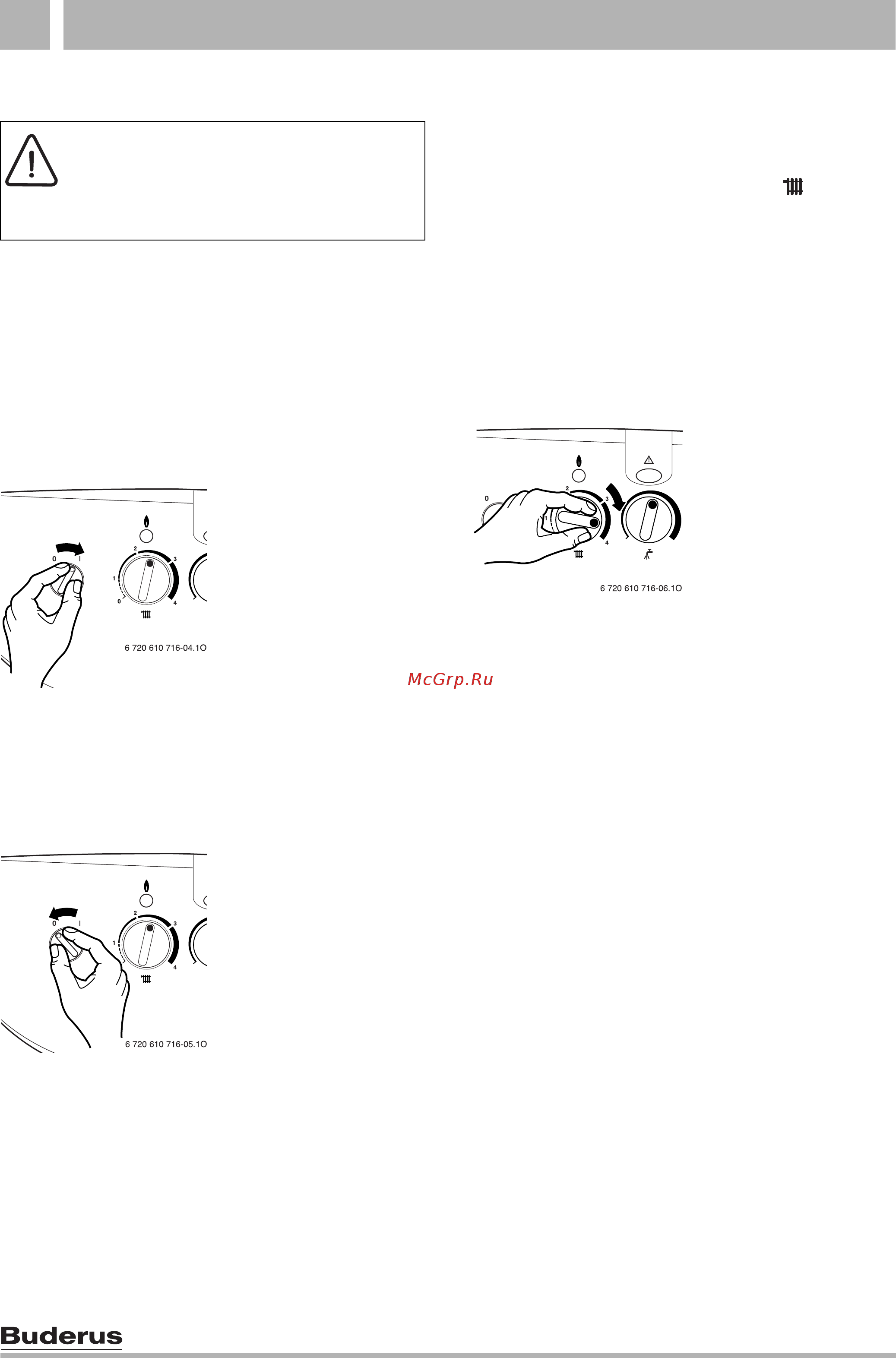

24
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Эксплуатация6
Оставляем за собой право на изменения!
6 Эксплуатация
6.1 Включение/выключение прибора
Включение
B Включить прибор при помощи главного
выключателя (I).
Индикатор функционирования горит только во
время работы горелки. При необходимости в
повышении температуры горелка зажигается
только приблизительно через 10 секунд после
включения.
Рис 27
Выключение
B Выключить прибор при помощи главного
выключателя (0).
Контрольная лампа гаснет. Таймер (при наличии)
останавливается после окончания запаса хода.
Рис 28
6.2 Отопление
6.2.1 Включение отопления
B Повернуть регулятор температуры, чтобы
адаптировать предварительную температуру к
отопительной системе:
– Минимальное положение 1 (прибл. 50°C)
– Установка низкой температуры: положение E
(прибл. 76°C)
– Температура в подающем трубопроводе до
82°C: положение 7.
Во время функционирования горелки светится
красная контрольная лампа.
Рис 29
6.2.2 Управление тепловой мощностью
• При необходимости в повышении температуры
зажигается горелка.
• Горелка работает в течение 2 минут с
минимальной тепловой мощностью, затем в
течение одной минуты повышает тепловую
мощность до максимальной, после чего
автоматически адаптируется к температуре,
необходимой для установки.
• Если нет необходимости в подаче тепла, горелка
гаснет. Насос продолжает работать до 4-х минут.
Блокировка тактов составляет 3 минуты
6.2.3 Регулировка отопления (по выбору)
B Настроить регулятор отопления на необходимую
температуру.
ВHИMAHИE: Не эксплуатировать
прибор при отсутствии кожуха для
защиты от излучения, при отсутствии
воды или достаточного давления в
системе.
