18
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Ввод в эксплуатацию5
Оставляем за собой право на изменения!
B Повернуть вал примерно на пол-оборота и вновь
завинтить крышку.

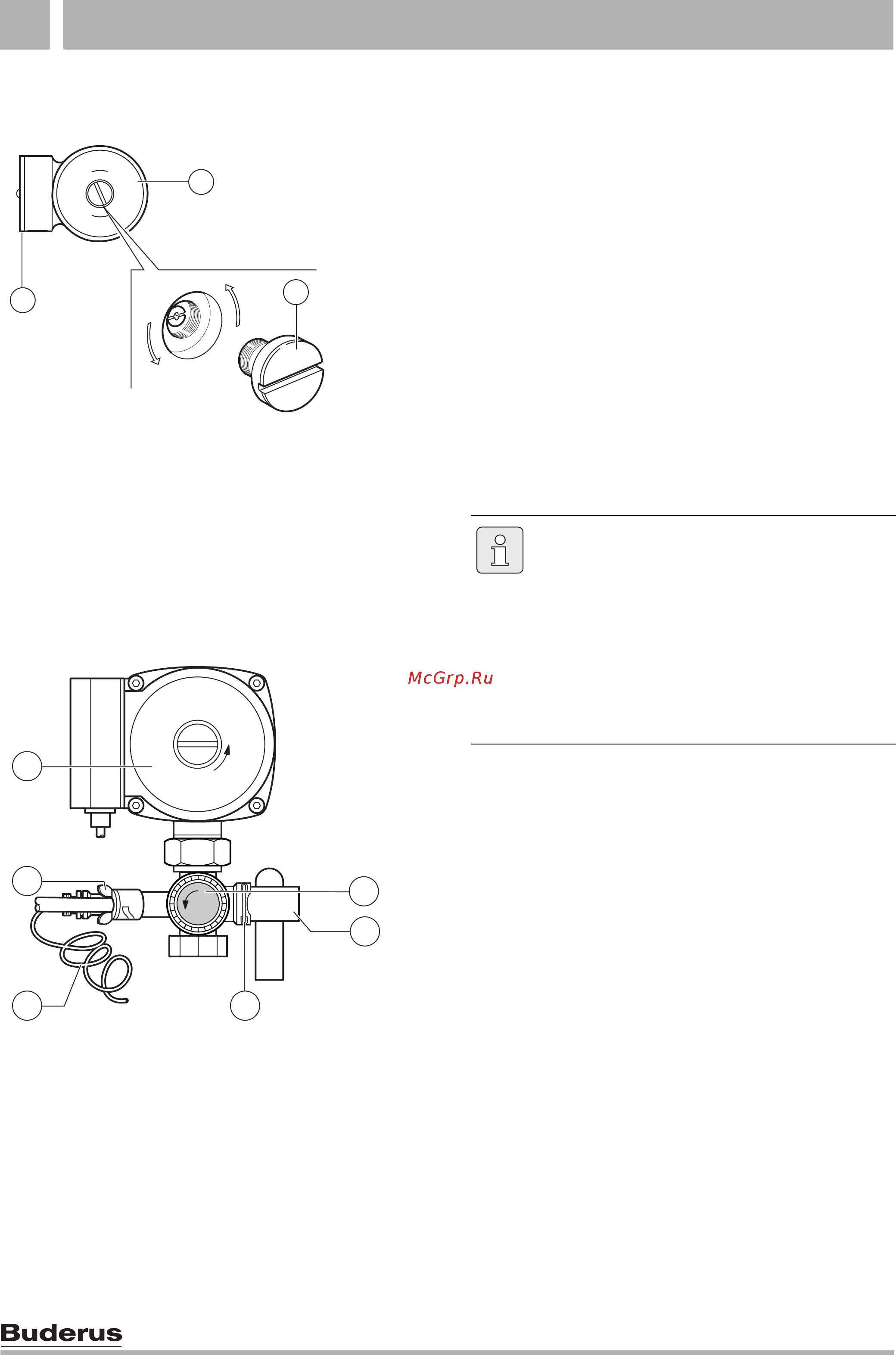

Рис 20 Вывод воздуха из насоса/деблокировка
насоса
1 Крышка для электросоединений
2 Насос
3 Крышка насоса
B Проверить функционирование клапана. Для
этого поворачивать насос влево до тех пор, пока
он не сработает.
Из выпускной трубы должна потечь вода.
Рис 21 Предохранительный клапан
1 Насос
2 Выпускное отверстие на приборе
3 Капиллярная трубка манометра
4 Предохранительный клапан
5 Удерживающая скоба для подключения выпускной
трубы
6 Подключение выпускной трубы (штекерное соединение)
Поставленный прибор предусмотрен для объема в
83 литра. При большем объеме:
B Встроить в систему дополнительный
расширительный бак, установив его как можно
ближе к месту подсоединения обратного
трубопровода отопительного контура на
приборе, и настроить его на исходное давление,
идентичное давлению на изначально встроенном
расширительном баке.
5.2 Настройка давления в системе
B Заполнять отопительную систему до тех пор,
пока манометр не будет показывать давление в
2,5 бар.
B Проверить герметичность системы.
B Через предохранительный клапан спускать воду
из системы до тех пор, пока не будет настроено
необходимое давление в системе, при холодной
системе отопления – 1,5 бар.
5.3 Настройка исходного давления в
расширительном баке
При поставке прибора исходное давление в
расширительном баке настроено на 0,5 бар. Это
соответствует статической высоте 5 м.
В месте подсоединения исходное давление не
должно быть ниже значения статической высоты.
Чтобы при необходимости обеспечить повышение
исходного давления, на расширительном баке
установлен клапан Schraeder.
Расширительный бак должен быть настроен на
исходное давление, которое меньше расчетного
давления системы на 0,35 бар.
5.4 Настройка таймера/регулятора
температуры помещения
Если подключен таймер или регулятор
температуры помещения:
B Настроить таймер/регулятор согласно
соответствующему руководству.
3
1
2
6 720 610 356-21.1O
1
3
2
4
6 720 611 465-27.1O
5
6
Если показываемое манометром
давление при максимальной
температуре отопления превышает
значение 2,65 бар:
B Встроить в систему дополнительный
расширительный бак, установив его
как можно ближе к месту
подсоединения обратного
трубопровода отопительного контура
на приборе.
