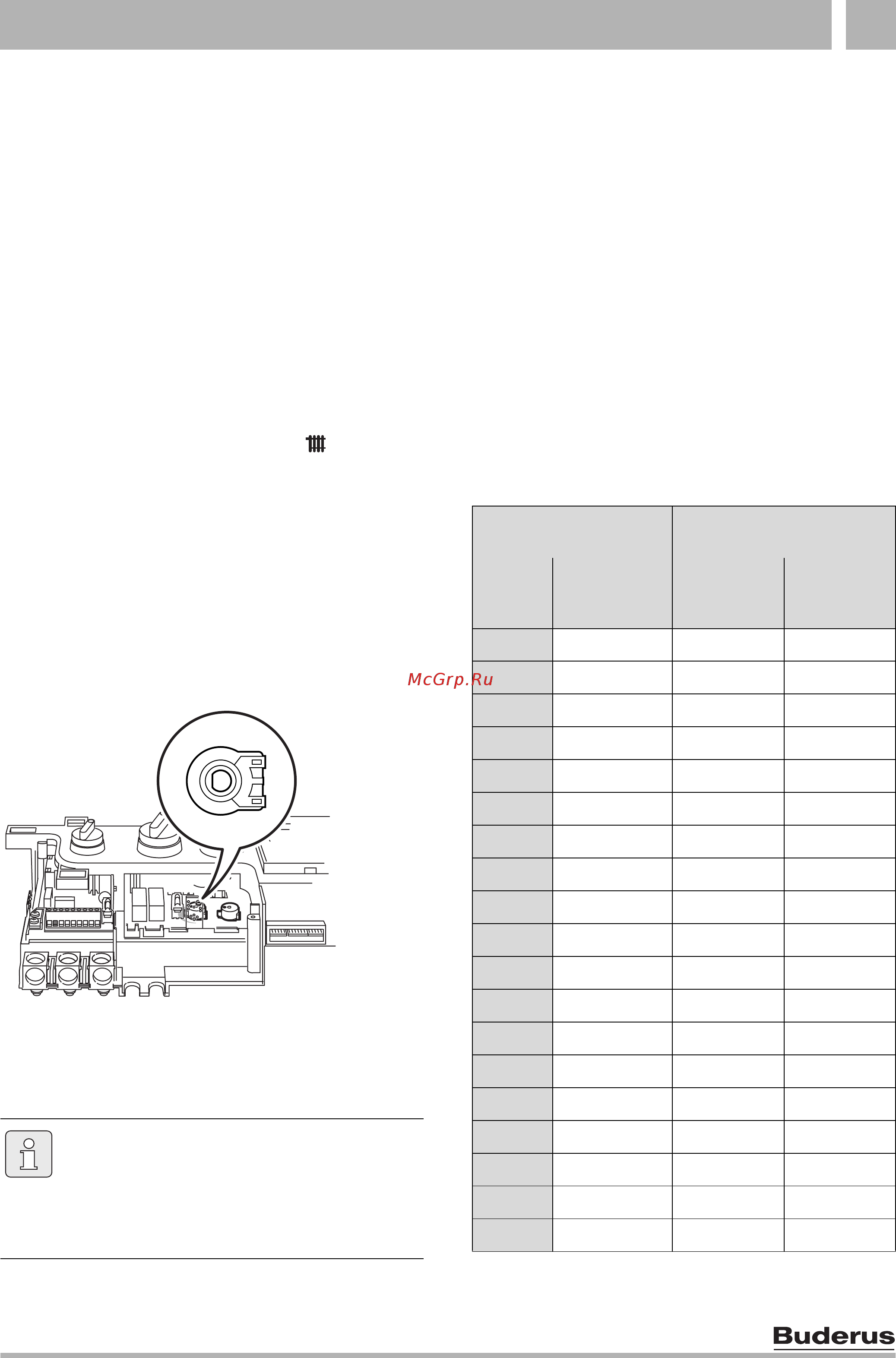

Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Ввод в эксплуатацию 5
Оставляем за собой право на изменения!
5.6.2 Настройка максимальной тепловой
мощности
Максимальная мощность прибора для режима
отопления может быть снижена независимо от
мощности для режима нагрева воды. За счет этого
возможна индивидуальная регулировка, исходя из
необходимой интенсивности отопления здания.
В заводских настройках тепловая мощность не
ограничена.
Регулировка тепловой мощности
B Установить переключатель режимов работы на
нормально (рис. 24).
B Установить таймер (если встроен) на режим
непрерывной работы.
B Установить регулятор температуры помещения и
регулятор температуры отопления на
максимальную температуру.
B Закрыть точку отбора горячей воды.
Мощность горелки снижается до минимального
установленного значения и затем повышается до
максимального значения тепловой мощности в
соответствии с типом прибора и видом
используемого газа.
B Настроить потенциометр тепловой мощности при
помощи отвертки так, чтобы давление в
форсунке соответствовало необходимой
тепловой мощности (см. таблицу 4).
Рис 25 Настройка максимальной тепловой
мощности для режима отопления
5.6.3 Проверка минимальной тепловой
мощности
B Установить переключатель режимов работы на
Мин. (рис. 24).
Мощность горелки снижается до минимального
значения в соответствии с типом прибора и
видом используемого газа как в режиме
отопления, так и в режиме нагрева воды.
B Сравнить давление в форсунке со значениями,
приведенными в таблице 4.
Не должно быть необходимости в настройке
газовой арматуры. В другом случае
откорректировать настройку газа для
минимальной тепловой мощности на газовой
арматуре (поз. 7 на рис. 23) в соответствии с
таблицей 4.
B Проверить газонепроницаемость соединений
между горелкой и газовой арматурой при помощи
жидкости для определения мест утечки.
При повороте по часовой стрелки
максимальная тепловая мощность
повышается, при повороте против
часовой стрелки максимальная
тепловая мощность в режиме отопления
уменьшается.
6 720 611 465-23.1O
E
Давление в форсунке
при заданной мощности
Вид газа
Мощ-
ность Нагрузка
«23» при-
родный газ
G20
«31» пропан
G31
7,0 кВт 8,2 кВт 1,1 мбар
-
7,5 кВт 8,8 кВт 1,2 мбар
-
8,0 кВт 9,3 кВт 1,3 мбар
-
8,4 кВт 9,7 кВт 1,4 мбар 4,4 мбар
9,2 кВт 10,7 кВт 1,6 мбар 5,4 мбар
9,9 кВт 11,5 кВт 1,8 мбар 6,2 мбар
10,4 кВт 12,0 кВт 2,0 мбар 6,8 мбар
11,6 кВт 13,4 кВт 2,4 мбар 8,4 мбар
12,8 кВт 14,7 кВт 2,8 мбар 10,1 мбар
14,0 кВт 16,0 кВт 3,4 мбар 12,1 мбар
15,2 кВт 17,4 кВт 4,0 мбар 14,2 мбар
16,5 кВт 18,7 кВт 4,6 мбар 16,4 мбар
17,7 кВт 20,0 кВт 5,3 мбар 18,8 мбар
18,9 кВт 21,4 кВт 6,0 мбар 21,4 мбар
20,2 кВт 22,7 кВт 6,8 мбар 24,2 мбар
21,4 кВт 24,0 кВт 7,6 мбар 27,1 мбар
22,7 кВт 25,4 кВт 8,5 мбар 30,2 мбар
23,3 кВт 26,0 кВт 8,9 мбар 31,8 мбар
24,0 кВт 26,7 кВт 9,4 мбар 33,5 мбар
Таб. 4 Давление в форсунке (точка измерения 8 на
рис. 23)
