12
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Монтаж3
Оставляем за собой право на изменения!
Газопроводы и водопроводы

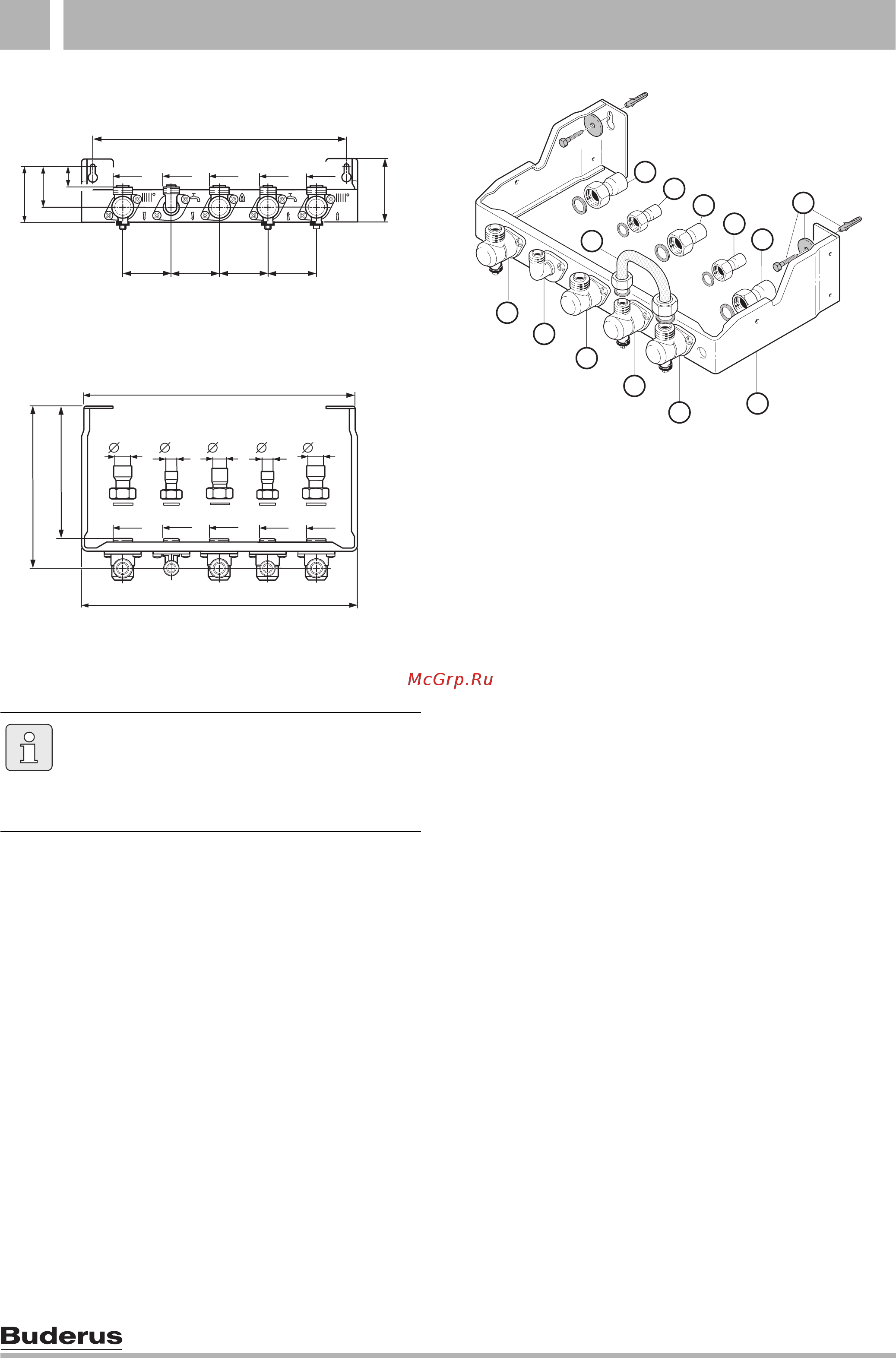

Рис 6 Подсоединения трубопроводов
Рис 7 Монтажная присоединительная плита
1 Монтажная присоединительная плита
2 Обратная линия отопительного контура
3 Патрубок подключения трубопровода холодной воды
4 Подключение газопровода
5 Патрубок подключения трубопровода горячей воды
(1/2 ")
6 Подающая магистраль отопительного контура
7 Гибкий соединительный трубопровод
8 Муфта для припайки Ø 22 мм с накидной гайкой G 3/4 "
9 Муфта для припайки Ø 15 мм с накидной гайкой G 1/2 "
10 Муфта для припайки Ø 18 мм с накидной гайкой G 3/4 "
11 Винты и дюбели
В случае прокладки трубопроводов сзади прибора:
B Проложить трубопроводы таким образом, чтобы
они все целиком проходили сзади прибора. В
области кожуха трубопроводы не должны
проходить горизонтально. Максимальное
расстояние от трубопровода до стены не должно
превышать 27 мм.
Обязательно следить за тем, чтобы
закрепление трубопроводов хомутом
вблизи прибора не приводило к
появлению нагрузки на резьбовые
соединения.
65 65 65 65
22
18
22
15
15
340
28
55
75
217,5
180
R3/4" R3/4" R3/4"R1/2" R1/2"
R3/4" R3/4" R3/4"R1/2" R1/2"
6 720 610 356-05.1O
85
364
370
1
2
3
4
5
7
6
10
9
9
8
8
11
6 720 610 191-00.1R
