Buderus Logamax U 022-24 [13/44] Монтаж прибора

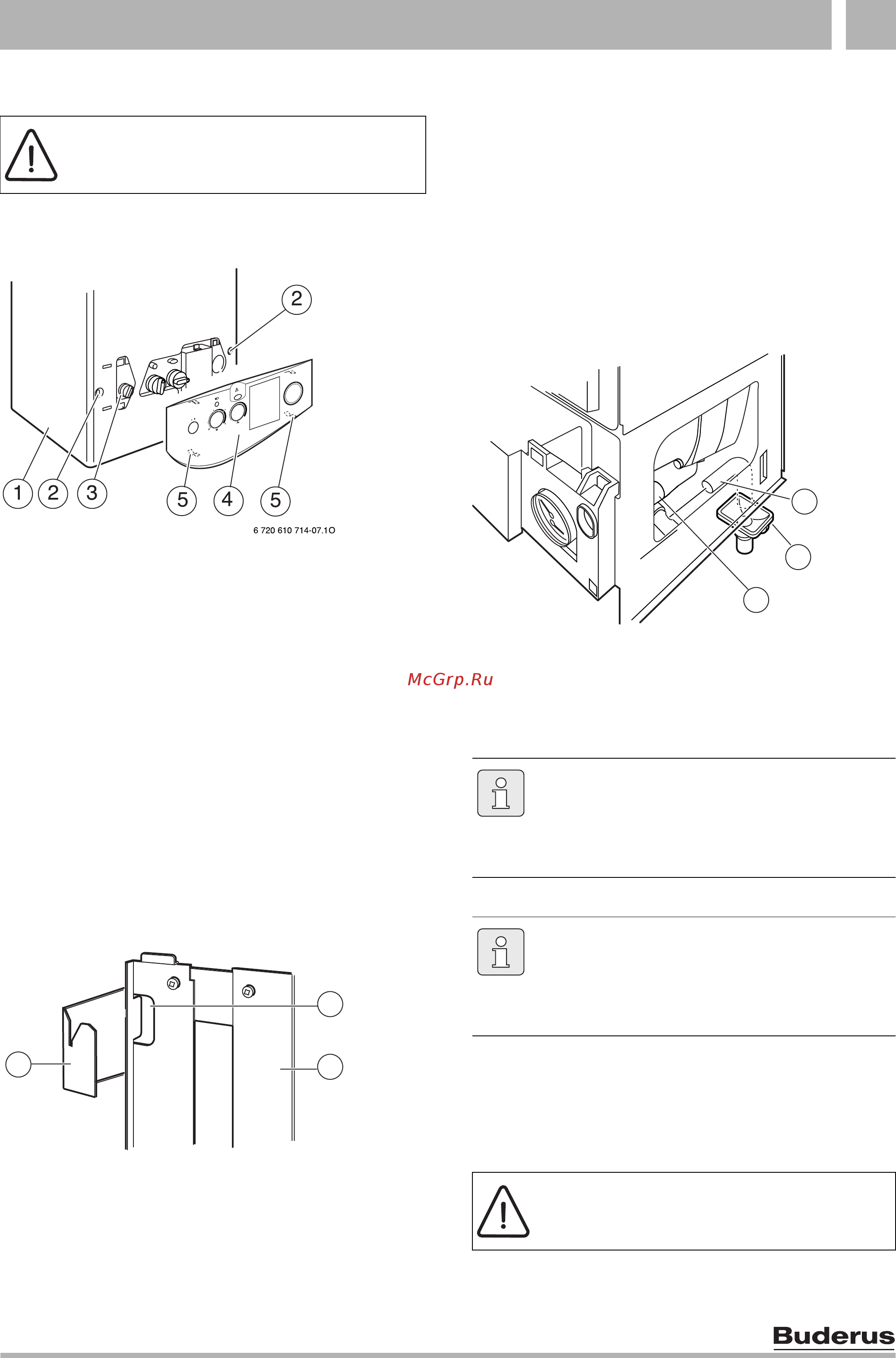

![Buderus Logamax U 022-24 [13/44] Монтаж прибора](/views2/1422197/page13/bgd.png)
13
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Монтаж 3
Оставляем за собой право на изменения!
3.4 Монтаж прибора
Снятие кожуха
B Снять щиток.
Рис 8 Щиток
1 Кожух
2 Крепежные винты
3 Элементы управления
4 Щиток
5 Удерживающие зажимы
B Ослабить два крепежных винта (2).
B Потянуть кожух (1) снизу вперед и, поднимая,
снять его.
Подвешивание прибора
B Проложить новые уплотнения (прилагаются к
монтажной присоединительной плите) в
сервисные краны на монтажной
присоединительной плите.
B Приставить прибор к стене, вставить в планку
для навески и снизу установить на монтажную
присоединительную плиту.
Рис 9 Подвешивание прибора на планке для
навески
1 Планка для навески
2 Прибор
3 Петли для навески
B Натуго затянуть патрубки газопровода и
трубопровода.
Монтаж выпускной трубы
B В целях обеспечения доступа к
предохранительному клапану установить
распределительную коробку в положение
сервисного обслуживания (см. главу 7.2).
B Подключить выпускную трубу к
предохранительному клапану и проложить ее в
стороне от электродеталей и других опасных
мест.
Рис 10 Закрепление выпускной трубы
1 Выпускная труба
2 Предохранительный клапан
3 Сифон
Подключение газоотводной арматуры
B Проверить поперечное сечение дымовой трубы
на соответствие DIN 4705, при необходимости
закрыть трубу обшивкой, изоляционным
материалом или аналогичными
приспособлениями.
ОCTOPOЖНО: Промыть
трубопроводную сеть, чтобы удалить
остаточные вещества.
1
2
3
6 720 610 356-08.2O
Если необходимо удлинить выпускную
трубу, то минимальный диаметр не
должен быть меньше 15 мм.
Прокладывать трубу с постоянным
уклоном.
В целях предотвращения коррозии
использовать только алюминиевые
газоотводные трубы. При прокладке
газоотводных труб обеспечить
герметичность.
ОПACHO: Не допускается перегиб в
держателе датчика отходящего газа!
2
6 720 611 465-09.1O
1
3
