14
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Электрическое подключение4
Оставляем за собой право на изменения!
Завершение монтажа
B Убедиться в том, что патрубки газопровода и
водопровода на монтажной присоединительной
плите затянуты туго.
B Проверить газопровод на герметичность.
4 Электрическое подключение
Все регуляторы, устройства управления и
предохранительные устройства прибора
подсоединены, проверены и готовы к эксплуатации.
B Прибор поставляется с подсоединенным
кабелем сетевого питания и штекером.
B Если сеть двухфазная (сеть IT):
Чтобы обеспечить достаточный ток ионизации,
установить сопротивление (№ заказа
8 900 431 516) между нейтралью и
подключением защитного заземления.
4.1 Подключение прибора
B Произвести электроподключение через
разъединительное устройство с минимальным
расстоянием между контактами 3 мм (например,
предохранители, выключатели низкого
напряжения).

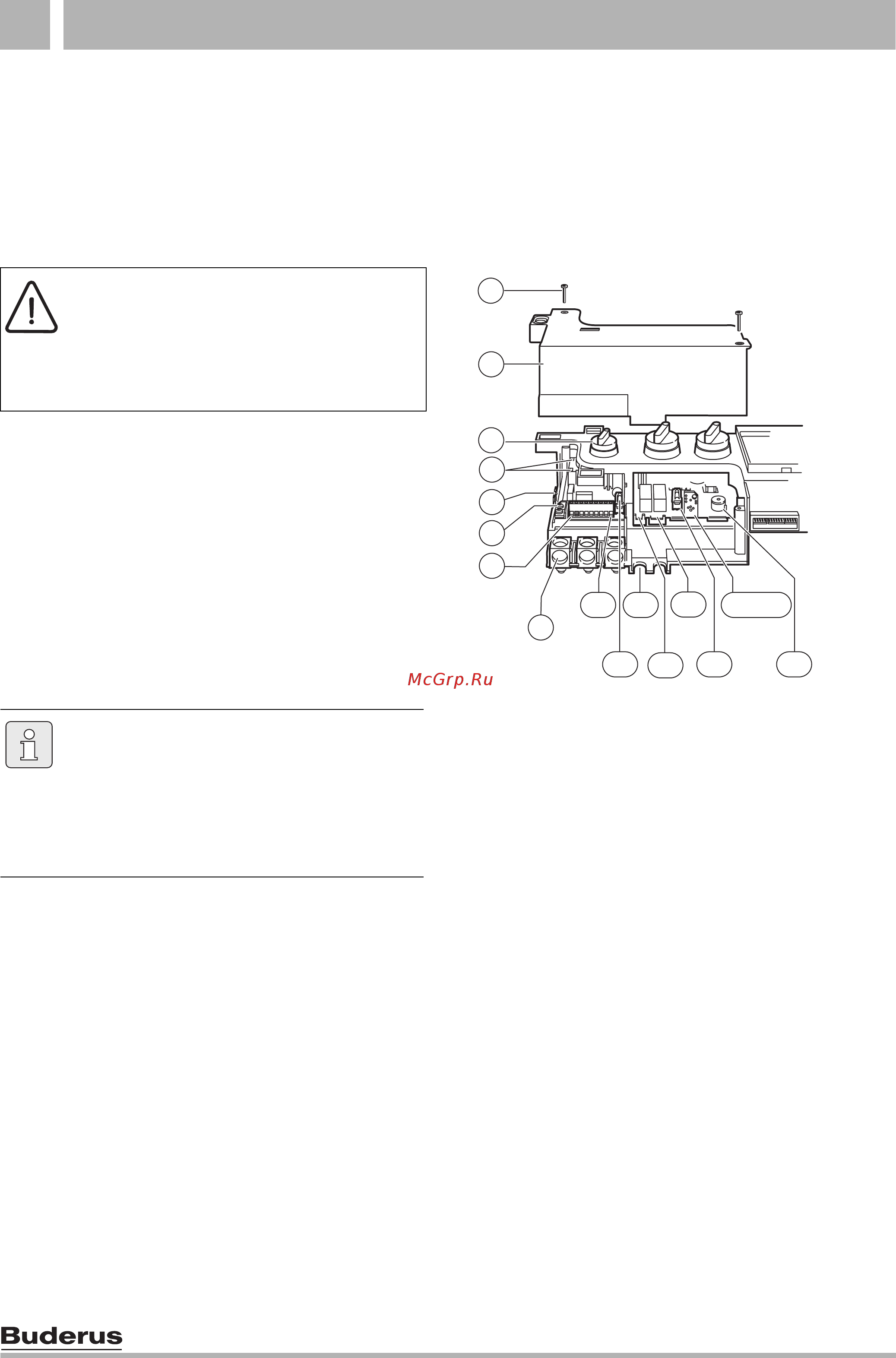

Рис 11 Подключения в распределительной
коробке
1 Крепежные винты крышки распределительной коробки
2 Крышка распределительной коробки
3 Панель управления
4 Клеммная колодка для кабеля электродов зажигания
5 Клеммная колодка для заземляющего провода
(пластины)
6 Клеммная колодка для заземляющего провода
(резьбовые клеммы)
7 ST 2: Клеммная колодка для подачи питания (230 В) и
внешние регуляторы
9 Фиксатор для разгрузки от натяжения
10 Клеммная колодка для последовательного включения
11 Предохранитель F1 2A
12 Фиксатор для разгрузки от натяжения
13 ST 15 Насос
14 ST 1 Вентилятор
15 Предохранитель F2 1,25A
16 Кодирующий штекер
17 Сервисный потенциометр, режим включения насоса или
максимальная тепловая мощность (за кодировочным
штекером)
18 Переключатель режимов работы (газовая арматура)
ОПACHO: Удар электрическим током!
B Перед выполнением работ на
электрических узлах обязательно
отключить напряжение питания
(предохранитель, выключатель
низкого напряжения).
Электрическое подключение должно
производиться в соответствии с
действующими правилами по
электромонтажу бытового
оборудования.
B Обязательно необходимо соединение
с заземляющей шиной.
1
3
4
5
6
9
11 18
16+17
15
14
13
1210
7
2
6 720 610 356-11.2O
