Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Проверка и техническое обслуживание7
Оставляем за собой право на изменения!
B Потянуть кожух (1) снизу вперед и, поднимая,
снять его.

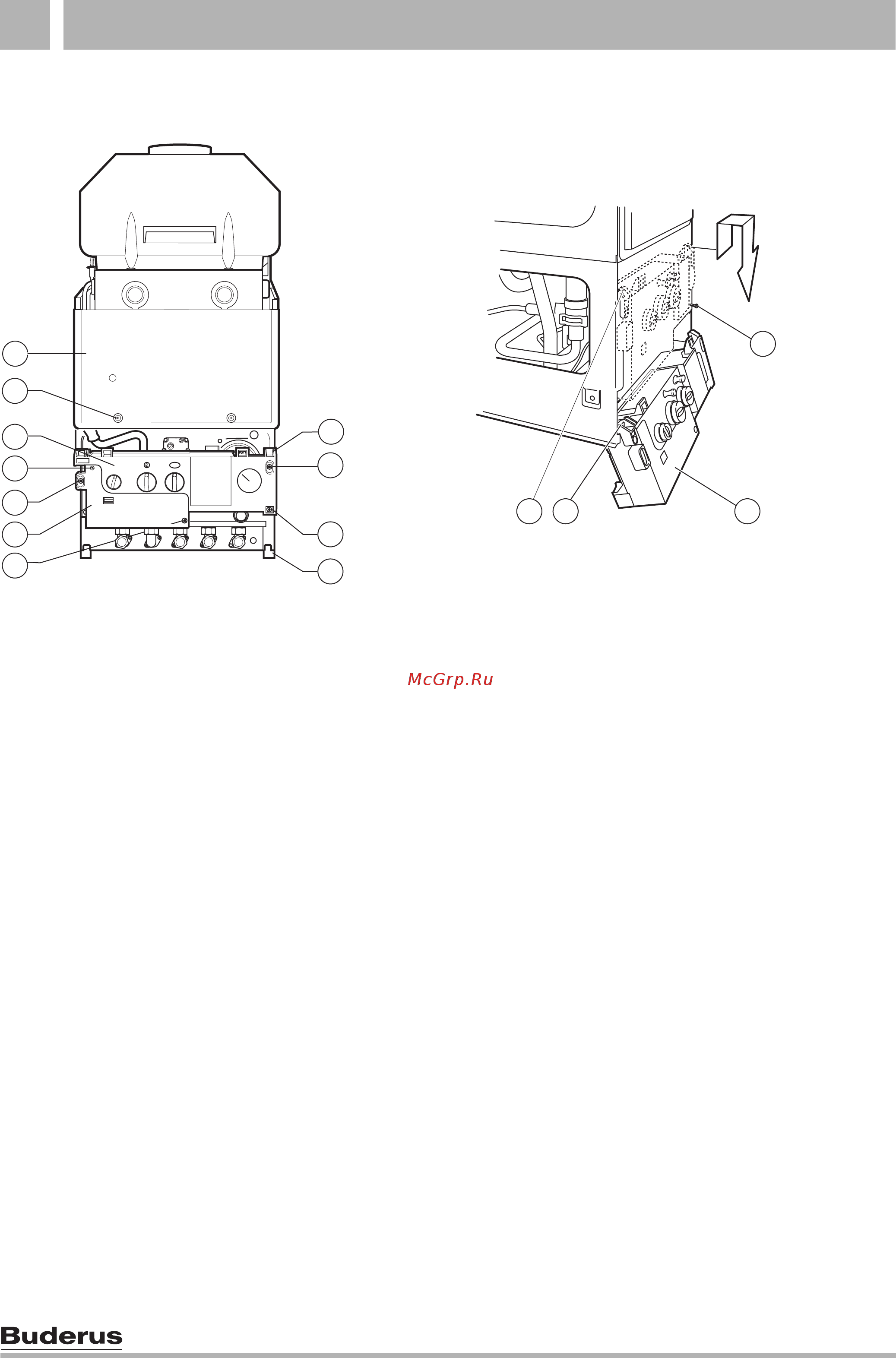

Рис 35 Крепление кожуха для защиты от
излучения и распределительной коробки
1 Кожух для защиты от излучения
2 Крепежные винты кожуха для защиты от излучения
3 Распределительная коробка
4 Крепежные винты крышки распределительной коробки
5 Крепежные винты кожуха
6 Крышка распределительной коробки
7 Нижняя петля для подвешивания распределительной
коробки в положение сервисного обслуживания
8 Крепежный винт распределительной коробки
9 Верхняя петля для подвешивания распределительной
коробки в рабочее положение
Кожух для защиты от излучения
B Ослабить два винта (2) и снять кожух для защиты
от излучения (1) (рис. 35).
Установка распределительной коробки в
положение сервисного обслуживания
B Ослабить крепежный винт (1), снять
распределительную коробку, потянув ее вверх, и
подвесить на нижние петли.
Рис 36 Установка распределительной коробки в
положение сервисного обслуживания
1 Крепежный винт распределительной коробки
2 Распределительная коробка
3 Нижняя петля для подвешивания распределительной
коробки в положение сервисного обслуживания
4 Верхняя петля для подвешивания распределительной
коробки в рабочее положение
1
2
3
4
5
6
4
5
8
7
6 720 611 745-36.1J
9
234
1
6 720 610 356-39.1O
