20
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Ввод в эксплуатацию5
Оставляем за собой право на изменения!
5.6.1 Проверка максимальной тепловой
мощности для горячей воды
Максимальная тепловая мощность для нагрева
воды соответствует макс. номинальной тепловой
мощности прибора.
Для проверки максимальной тепловой мощности
для горячей воды:
B Установить переключатель режимов работы на
Макс.

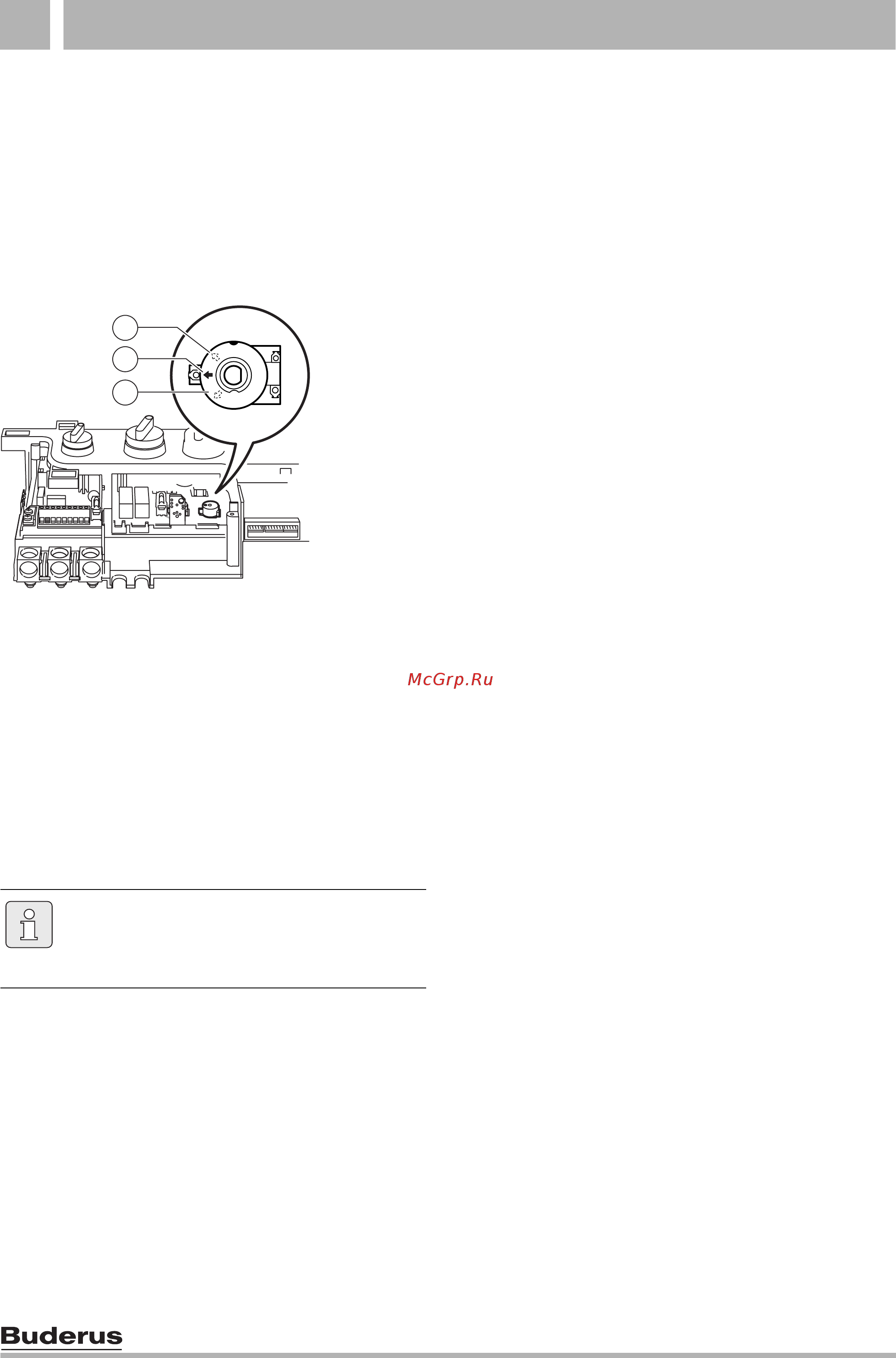

Рис 24 Установка режима работы
1 нормально
2 Макс.
3 Мин.
B Открыть газовый кран и включить прибор при
помощи главного выключателя.
Создается непрерывная искра зажигания, не
гаснущая до момента зажигания горелки и
распознавания пламени схемой управления.
Максимальная тепловая мощность для горячей
воды поддерживается в горелке в течение
1минуты.
B По показаниям манометра определить давление
в форсунке и сравнить его со значениями,
приведенными в таблице 4.
Не должно быть необходимости в настройке
газовой арматуры.
Если давление не соответствует требуемым
значениям:
B По измерительному патрубку для измерения
давления газа на входе (5) проверить,
достаточно ли динамическое (рабочее) давление
поступающего потока.
Природный газ: прибл. 13,0 мбар
Сжиженный газ: прибл. 28-30/37,0 мбар
B Если давление поступающего потока
соответствует требуемому значению,
откорректировать настройку газа для
максимальной тепловой мощности на газовой
арматуре (поз. 6 на рис. 23) в соответствии с
таблицей 4.
Если зажигание в приборе не происходит:
B Нажать кнопку сброса сигнала о неисправности,
чтобы отменить возможное блокировочное
отключение.
В то время, как переключатель режимов
работы находится в положении Макс.
или Мин., светодиодный индикатор
неисправностей мигает 8 раз в секунду.
6 720 611 465-26.1O
3
2
1
