30
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Проверка и техническое обслуживание7
Оставляем за собой право на изменения!
B Вывинтить винты в точках крепления (9). Снять
левую и правую части горелки (12 и 8) с
коллектора форсунок (10).

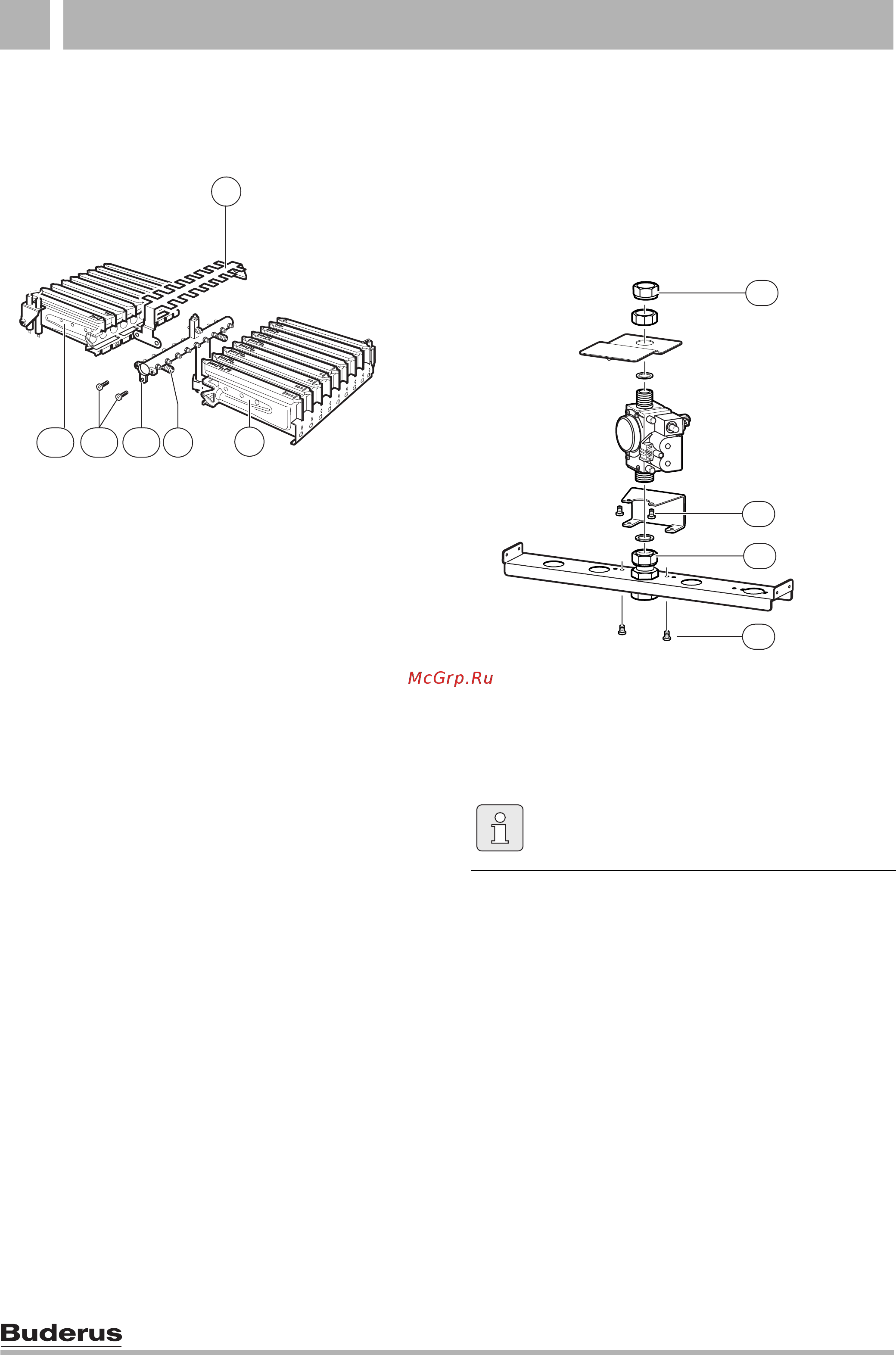

Рис 40
7 Перемычка перекрестного зажигания
8 Теплообменник (правая часть)
9 Точки крепления для коллектора форсунок
10 Коллектор форсунок
11 Винты для крепления перемычки перекрестного
зажигания
12 Теплообменник (левая часть)
Газовая арматура
B Ослабить электросоединения на газовой
арматуре.
B Ослабить накидные гайки (15) сверху и снизу
газовой арматуры.
B Ослабить два винта (17) и вынуть всю газовую
арматуру.
B Ослабить два винта (16).
Рис 41
15 Накидные гайки
16 Винты
17 Винты
6 720 610 356-45.1O
12 11 10 9
8
7
При монтаже газовой арматуры
использовать новые уплотнительные
кольца.
17
16
6 720 611 466-41.1O
15
15
