6
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Данные о приборе1
Оставляем за собой право на изменения!

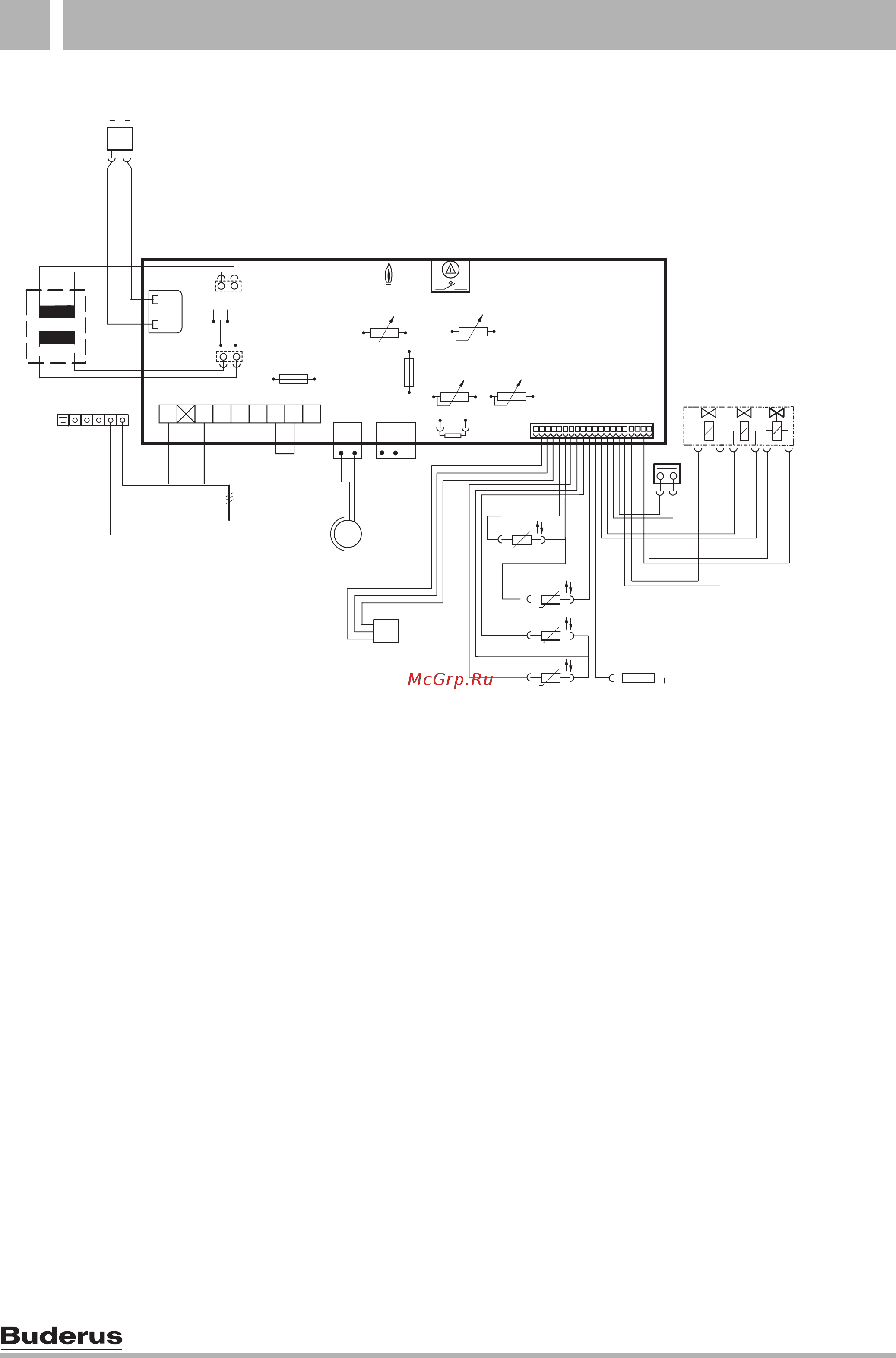

1.7 Электромонтаж
Рис 2 Электромонтаж
4.1 Трансформатор высокого напряжения
6 Ограничитель температуры
6.1 Устройство контроля отходящего газа
6.3 Датчики температуры горячей воды
18 Насос
32 Электрод контроля пламени
33 Пусковой электрод
36.1 Датчик температуры в подающей линии (на фронтальной
стенке нагревательного блока)
36.2 Датчик температуры в камере горелки
52 Предохранительный магнитный клапан 1
52.1 Предохранительный магнитный клапан 2
52.2 Магнитный клапан для постоянной регулировки
56 Газовая арматура
61 Индикатор неисправностей и кнопка сброса сигнала о
неисправности
135 Главный выключатель
136 Терморегулятор подающей линии отопительного контура
153 Трансформатор
300 Кодирующий штекер
302 Подключение заземления на корпусе прибора
310 Терморегулятор горячей воды
312 Предохранитель T 2,0 A
313 Предохранитель T 1,25 A
325 Печатная плата
328 Электропитание
328.1 Перемычка
363 Индикация режима работы горелки
413 Расходомер
A1 Сервисный потенциометр: максимальная тепловая
мощность
A2 Переключатель режимов работы (газовая арматура)
ST15 ST1
M
302
18
33
4.1
136
310
25 V
230 V/AC
328
230 V
135
153
ST2
L
N
Ls Lr
328.1
313
312
363
61
300
A1
A2
325
6 720 611 466-02.1O
ST20
52
52.1
56
6
6.3
413
52.2
36.1
6.1
36.2
32
