27
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Проверка и техническое обслуживание 7
Оставляем за собой право на изменения!
7 Проверка и техническое обслуживание
Регулярная проверка и техническое обслуживание
требуются для обеспечения долгого срока службы
и экономичной эксплуатации прибора.
Периодичность проведения техобслуживания
зависит от особенностей отдельной отопительной
установки. Рекомендуется проводить
техобслуживание один раз в год.
Объем работ по техобслуживанию определяется
компетентным специалистом, исходя из состояния
прибора на момент проведения проверки.
B Техническое обслуживание прибора
разрешается выполнять только уполномоченной
специализированной фирме (см. договор на
техническое обслуживание 6 720 603 782).
B Использовать только оригинальные запасные
части. Запасные части заказывать с указанием
наименования и номера детали из списка
запасных частей.
B Демонтированные уплотнения и кольца круглого
сечения заменить новыми.
7.1 Проверка
B В случае монтажа прибора в шкафу проверить,
чтобы необходимые для техобслуживания
расстояния со всех сторон прибора
соответствовали предписаниям. См. рис. 1.
B Поверить устройство контроля отходящего газа
(см. главу 5.7).
B Если давление в системе ниже 1 бар: Согласно
главе 5 «Ввод в эксплуатацию» дополнительно
заполнить установку настолько, чтобы давление
поднялось до 1,5 бар. При необходимости
увеличить концентрацию антифриза до
требуемой концентрации.
B Проверить герметичность всех резьбовых
соединений и стыков в установке и при
необходимости уплотнить их.
B Включить прибор и проследить, имеются ли
какие-либо неисправности. Порядок устранения
неисправностей см. в главе 9 «Поиск
неисправностей».
B По завершении работ по техобслуживанию
провести тщательную проверку
газонепроницаемости.
7.2 Доступ к деталям
Для проведения техобслуживания прибора,
возможно, потребуется демонтировать некоторые
из следующих деталей, что обеспечит доступ к
проверяемым или заменяемым деталям.
Кожух
B Снять щиток.

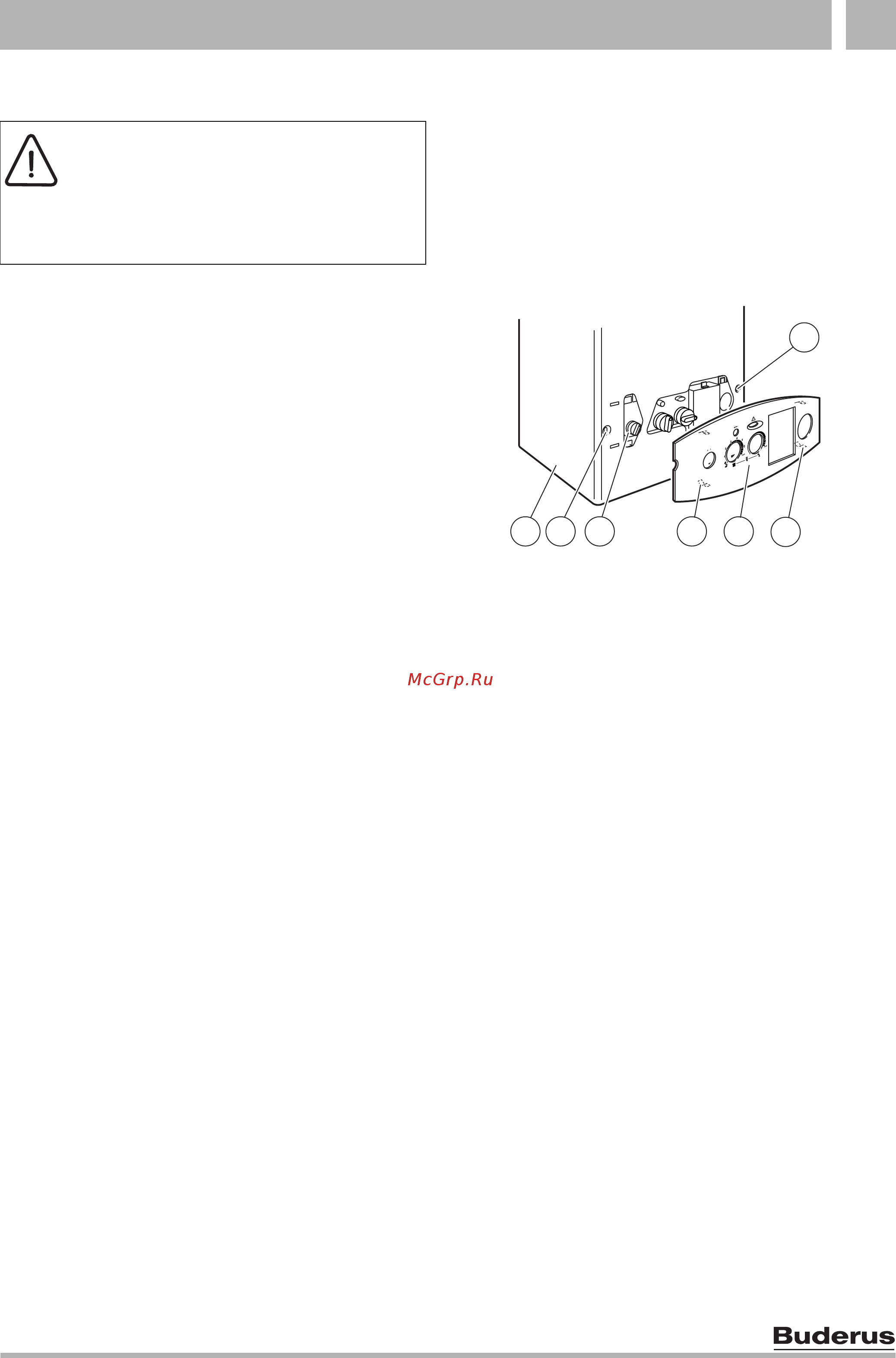

Рис 34 Щиток
1 Кожух
2 Крепежные винты
3 Элементы управления
4 Щиток
5 Удерживающие зажимы
B Ослабить два крепежных винта (2).
ОПACHO: Удар электрическим током!
B Перед проведением любых работ по
техобслуживанию необходимо
отключить прибор от источника
электропитания и закрыть газовый
кран.
6 720 610 356-07.1O
12 3 5
4
5
2
