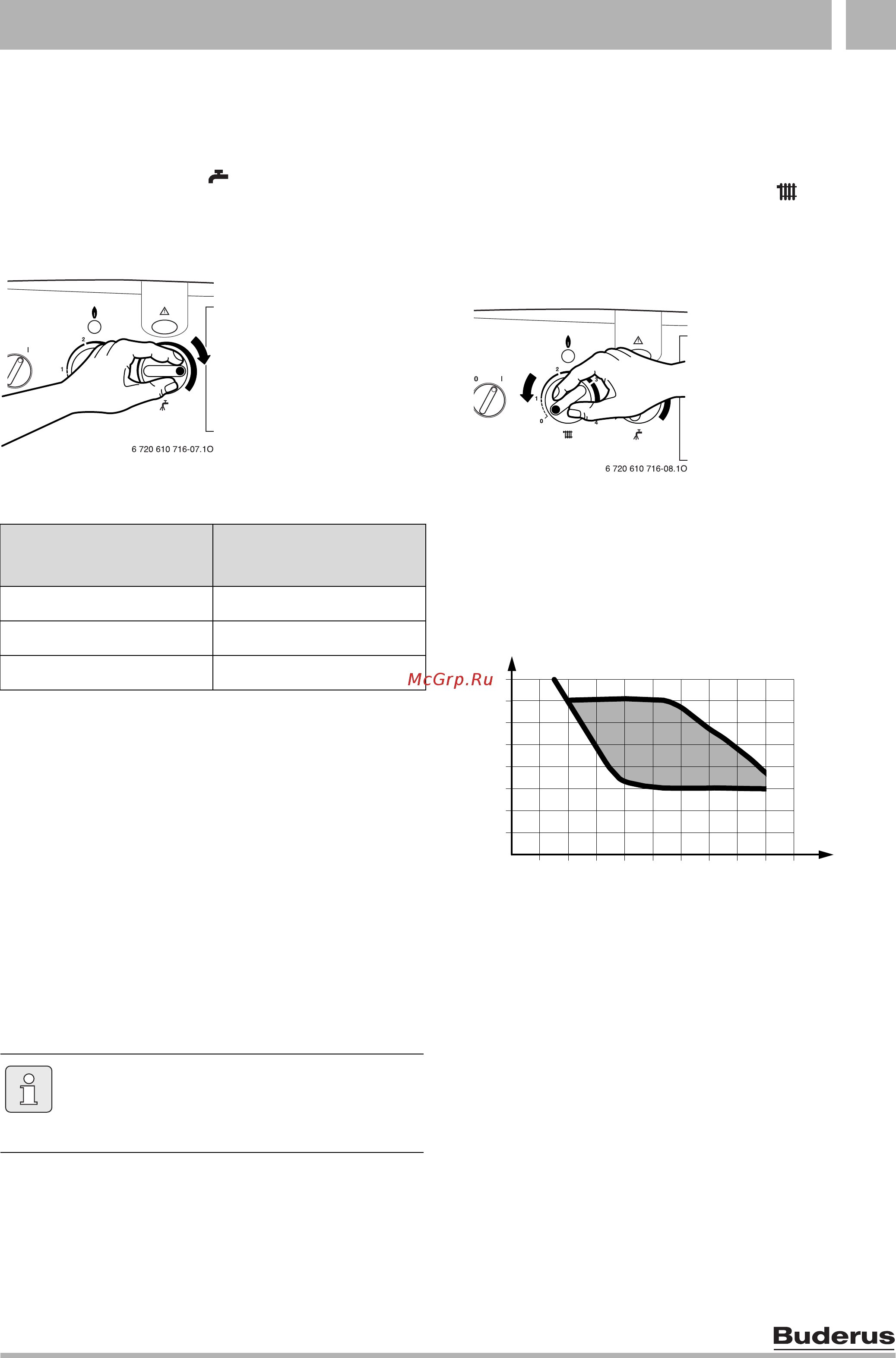

25
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Эксплуатация 6
Оставляем за собой право на изменения!
6.3 Горячая вода
6.3.1 Настройка температуры горячей воды
Температуру горячей воды можно настроить на
регуляторе температуры выбрав значение в
диапазоне приблизительно от 40°C до 60°C.
B Для установки необходимой температуры
повернуть регулятор температуры.
Рис 30
6.3.2 Управление функцией нагрева воды
Если активизированы оба режима работы: режим
отопления и режим нагрева воды, то функция
нагрева воды имеет приоритет перед функцией
отопления.
• При необходимости в нагреве воды зажигается
горелка.
• Тепловая мощность сразу же повышается до
максимального значения.
• Если необходимость в нагреве воды отпадает, в
случае если не требуется теплоэнергия для
отопительной установки, горелка гаснет.
Блокировка тактов для нагрева воды составляет
10 секунд
6.3.3 Летний режим
(только нагрев воды)
В данном режиме включена исключительно
функция нагрева воды.
B Повернуть регулятор температуры на приборе
влево до упора.
Отопление отключено. Система снабжения
горячей водой и электропитание для регулятора
отопления и таймера остаются включенными.
Рис 31
6.3.4 Объем/температура горячей воды
Температуру горячей воды можно устанавливать в
диапазоне от 40°C до 60°C. При большем объеме
горячей воды температура горячей воды,
соответственно, снижается (рис. 32).
Рис 32
Положение
регулятора
Температура воды
Левое крайнее прибл. 40°C
z прибл. 55°C
Правое крайнее прибл. 60°C
Таб. 5
Чтобы поддерживать температуру
выпускаемой воды, в зимний период,
возможно, потребуется сократить объем
воды, выпускаемой в точке отбора.
11
9
74
5
30
40
45
50
55
60
3
2
6
810
65
Q[l/min]
T[°C]
35
6 720 610 356-35.1O
