17
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Ввод в эксплуатацию 5
Оставляем за собой право на изменения!
5 Ввод в эксплуатацию

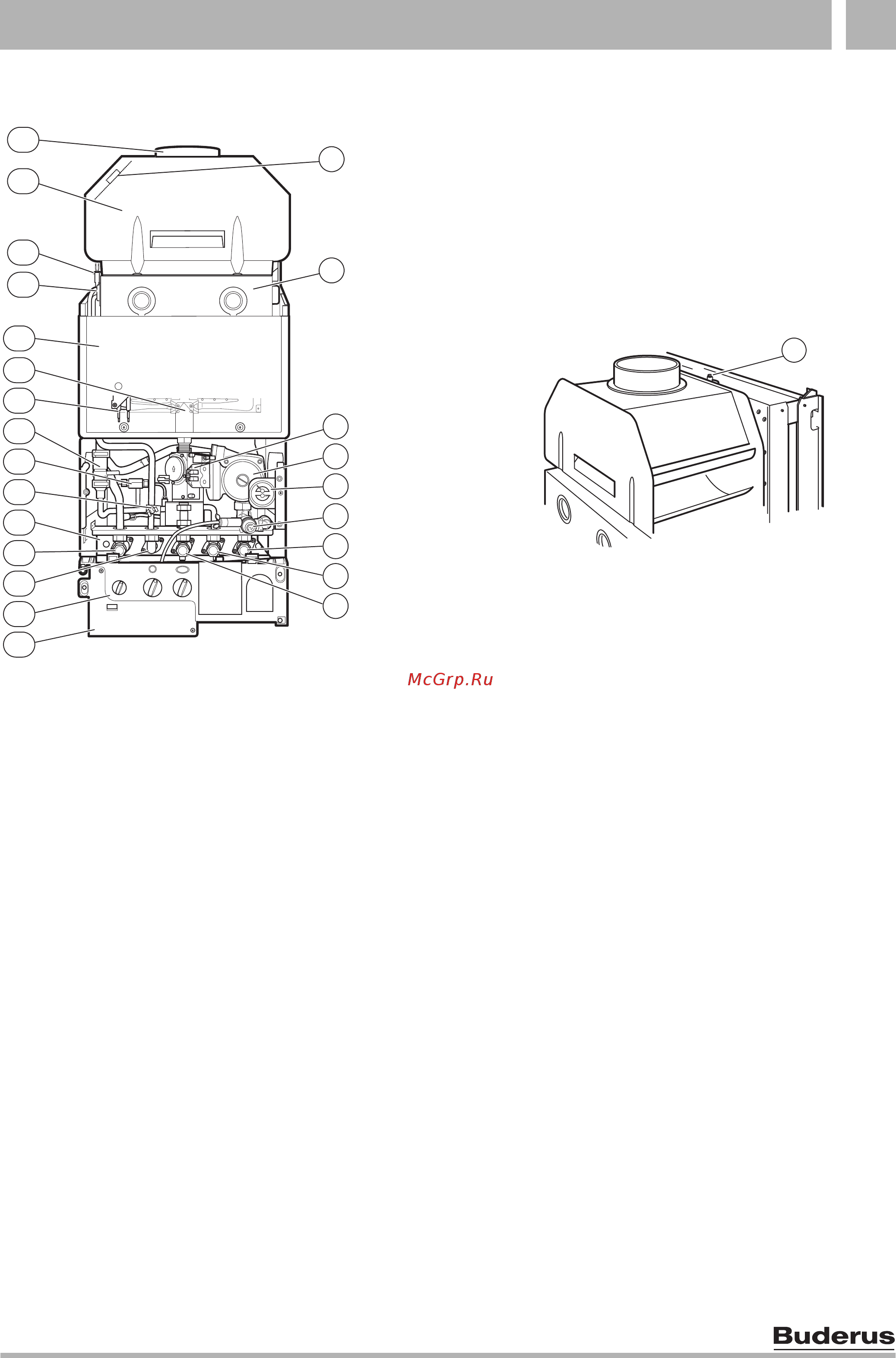

Рис 18 Конструкция прибора, распределительная
коробка в положении сервисного
обслуживания
1 Зонд устройства контроля отходящего газа
2 Камера горелки
3 Газовая арматура
4 Отопительный насос
5 Манометр/термометр
6 Предохранительный клапан
7 Патрубок подключения обратного трубопровода
отопительного контура с сервисным краном
8 Патрубок подключения трубопровода холодной воды с
сервисным краном
9 Подключение газопровода
10 Крышка распределительной коробки
11 Распределительная коробка в положении сервисного
обслуживания
12 Патрубок подключения трубопровода горячей воды
13 Патрубок подключения подающей магистрали
отопительного контура с сервисным краном
14 Монтажная присоединительная плита
15 Датчики температуры горячей воды
16 Устройство для доливки воды
17 Расходомер
18 Пусковой электрод
19 Горелка
20 Кожух для защиты от излучения
21 Нагревательный блок
22 Датчик температуры в подающей линии
23 Предохранитель потока
24 Патрубок газоотвода для отходящего газа
5.1 Перед вводом в эксплуатацию
B Убедиться в том, что подача питания и газа
отключена, а также все подключения
водопроводов в системе герметичны.
B Открыть сервисные краны (7 и 13 на рис. 18) на
приборе.
B Открыть вентили радиаторов.
B Снять крышку автоматического воздушного
клапана (1 на рис. 19).
Рис 19 Автоматический воздушный клапан
1 Автоматический воздушный клапан
B Заполнить систему посредством устройства для
доливки воды (поз. 16 на рис. 18).
B Поочередно вывести воздух из радиаторов.
При снятой крышке автоматический воздушный
клапан выводит воздух из прибора.
B Снять кожух.
B В целях обеспечения доступа к клапану сброса
давления установить распределительную
коробку в положение сервисного обслуживания
(см. главу 7.2).
B Отвинтить крышку с насоса.
10
11
12
13
14
15
16
17
18
20
3
4
5
6
7
8
9
1
2
21
22
23
24
6 720 611 745-18.1J
19
6 720 610 357-20a.1O
1
