11
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Монтаж 3
Оставляем за собой право на изменения!
3.3 Установка монтажной
присоединительной плиты и
планки для навески
B Вынуть прибор из упаковки и проверить,
соответствует ли содержимое информации на
упаковочном листе.
B Вынуть монтажную присоединительную плиту из
упаковки и проверить, соответствует ли
содержимое информации на упаковочном листе.
B Еще раз проверить правильность параметров
места для монтажа (см. «Габаритные размеры»
на стр. 5).
Крепление к стене
B Установить и закрепить в выбранном месте на
стене прилагаемый к комплекту монтажный
шаблон.
B Просверлить отверстия для крепежных болтов
(Ø 10 мм).
B Сделать отверстие в стене для газоотводной
арматуры.
B Закрепить на стене планку для навески
четырьмя винтами и дюбелями, имеющимися в
комплекте поставки прибора.
B Закрепить монтажную присоединительную плиту
на стене винтами и дюбелями, имеющимися в
комплекте поставки.
B Проверить положение планки для навески и
монтажной присоединительной плиты, после
чего затянуть винты.

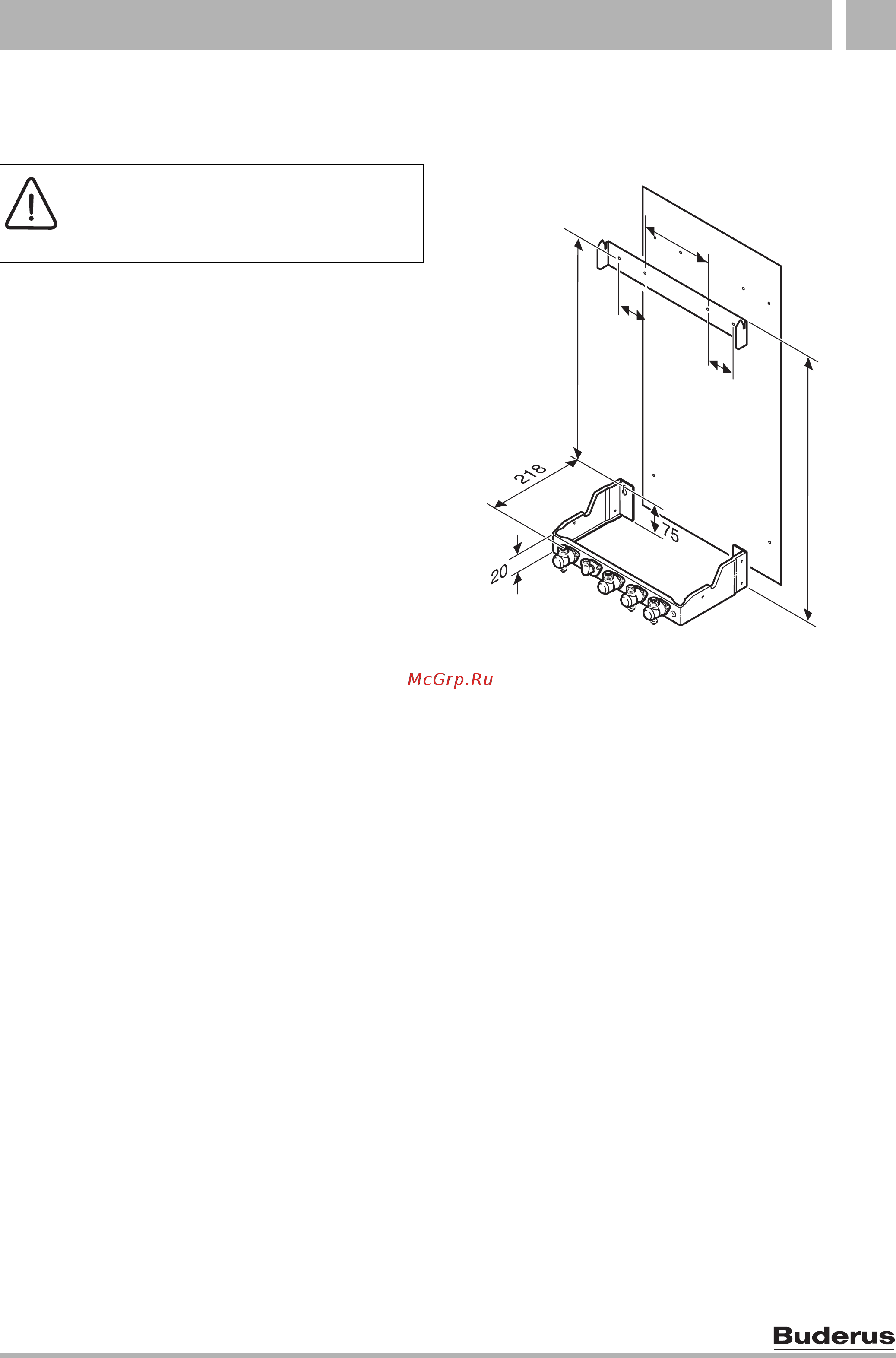

Рис 5 Крепление к стене
ОCTOPOЖНО: Ни в коем случае не
переносить прибор, взявшись за
распределительную коробку, и не
опираться на нее.
6 720 610 357-04.2O
697
594
187
70
70
