16
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U024-24K • Издание 07/2006
Электрическое подключение4
Оставляем за собой право на изменения!
4.2 Подключение регулятора
температуры помещения/таймера
Регулятор температуры помещения должен
подходить под режим сетевого питания и не
должен соединяться с заземляющей шиной.

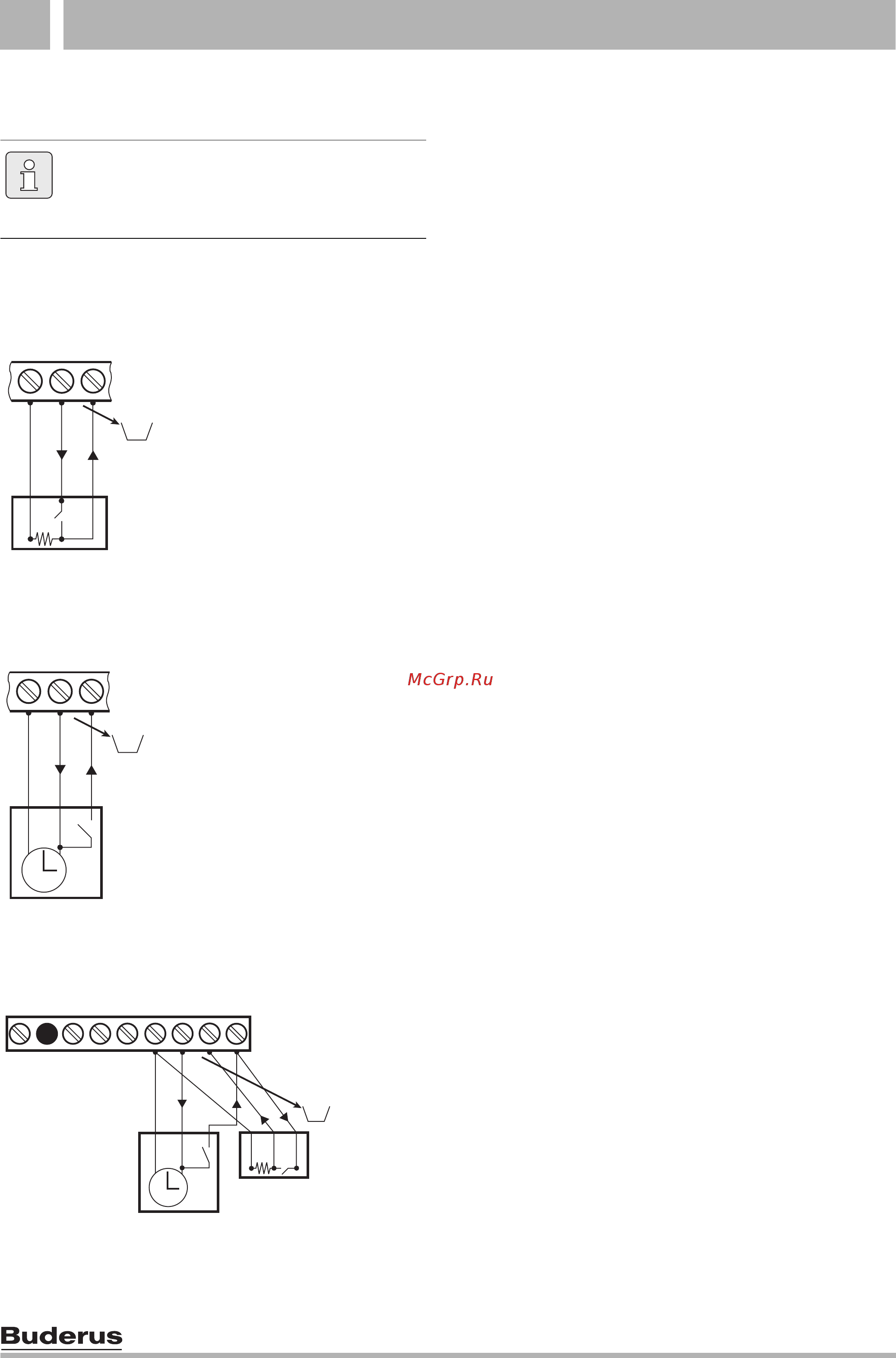

Рис 15 Подключение регулятора температуры
помещения 230 В (удалить перемычку
между LS и LR)
Рис 16 Подключение таймера 230 В (удалить
перемычку между LS и LR)
Рис 17 Подключение регулятора температуры
помещения 230 В и таймера 230 В (удалить
перемычку между LS и LR)
Более подробную информацию о
монтаже и настройке см. в
соответствующем руководстве по
установке регулятора.
NS LS LR
6 720 610 356-15.1O
NS LS LR
6 720 610 356-16.1O
L
230 V
NNS LS NS LS LR
6 720 610 356-17.1O
